認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

• 端子の特徴 : せん断

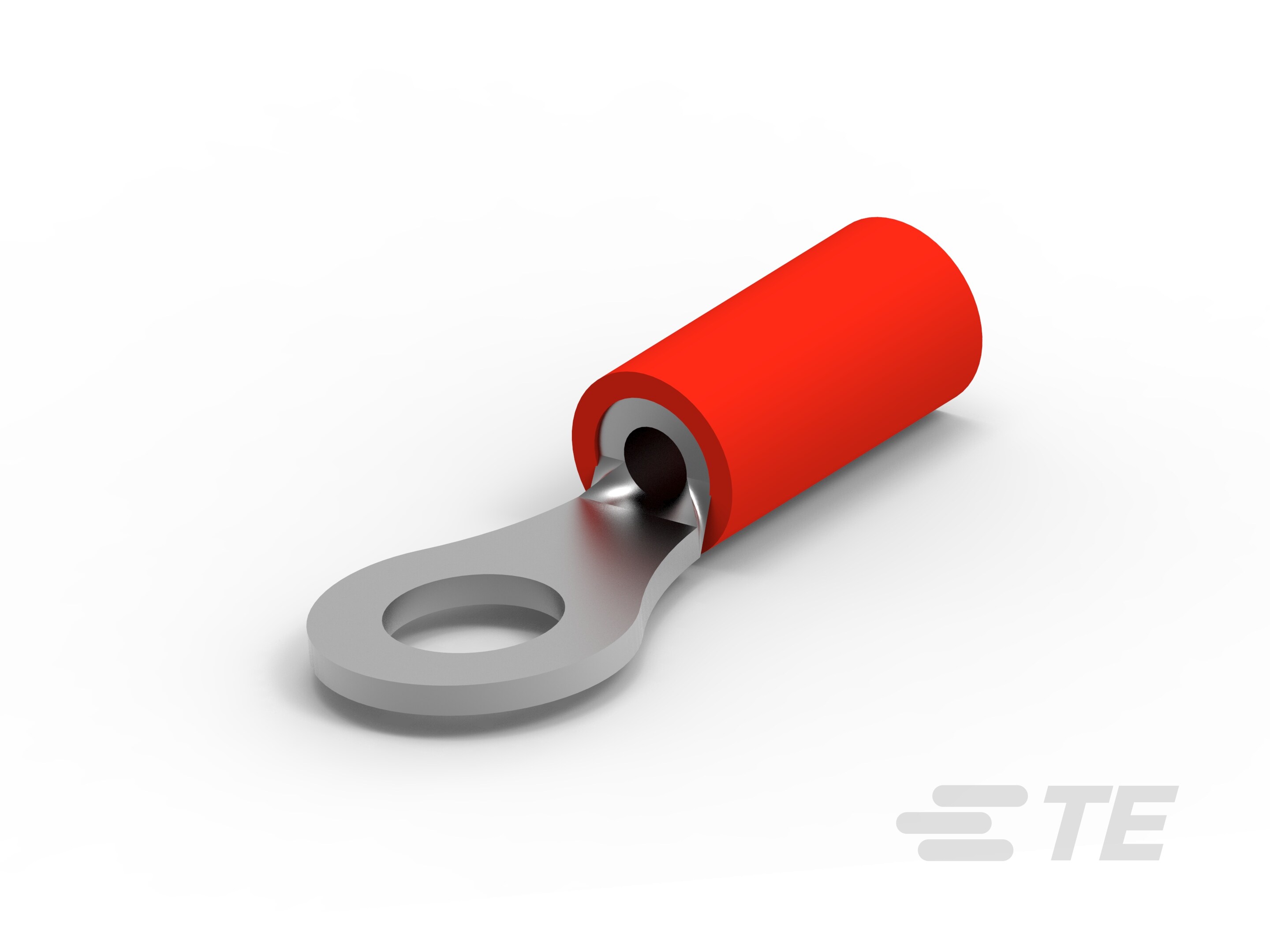

• リング端子製品タイプ : クローズ リング トング端子

• スタッドサイズ : 8, M4

• 防水性 : いいえ

• ワイヤ絶縁体サポートの保持タイプ : 絶縁サポート

• パッケージ数量 : 100

• 実装方法 : バラ端子

• ストライプの色 : 赤

• 絶縁スリーブの色 : 赤

• 製品重量 (g): .155

• 政府機関認定端子 : いいえ

• 定格電圧 (V): 600

• ワイヤ絶縁サポート : なし

• 穴の数 : 1

• バレルのタイプ : Closed

• 端子の向き : ストレート

• 端子のめっき材質 : 錫

• ワイヤ サイズ (AWG): 22 – 16

• ワイヤ サイズ (mm²): .3 – 1.3

• スタッド径 : 4.3 mm [ .171 in ]

• トング厚 : .79 mm [ .031 in ]

• 製品長さ : 21.74 mm [ .856 in ]

• 適合する絶縁直径 (最大) : 3.6 mm [ .141 in ]

• 適合する絶縁直径範囲 : 2.7 – 3.6 mm [ .106 – .142 in ]

• 絶縁オプション : 部分絶縁

• ワイヤのベース材料に適合 : 銅

• ワイヤのめっき材料に適合 : 錫
