AMPSEAL PCB ヘッダ
- AMP
- AMPSEAL

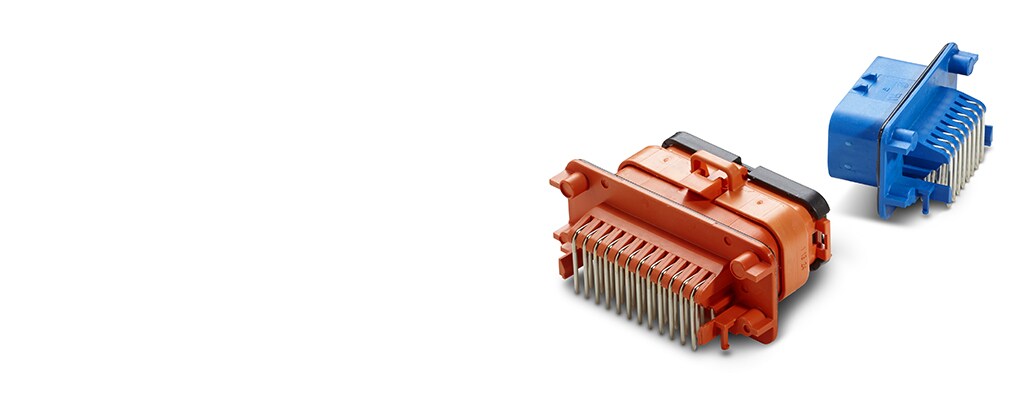

AMPSEAL ヘッダは高密度 PCB (プリント基板) 用途向けに設計され、8 極、14 極、23 極、35 極の極数展開で利用できます。これらのヘッダは、定格電流が最大 8 A (錫) または 最大 17 A (金) の 1.3 mm 端子に組み込まれています。
製品の特長
-
PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ
-
PCB マウント向き : 垂直
-
接続タイプ : 電線対基板
-
極数 : 35, 8, 23, 14
-
列数 : 3
概要
AMPSEAL PCB ヘッダには、垂直バージョンとライトアングル バージョンがあり、また、フランジ シールのあるバージョンとないバージョンがあります。
コネクタ ヘッダ
AMPSEAL
AMPSEAL コネクタ システムではヘッダが提供されており、最大 125°C の高温を含む (金めっき端子の場合) 極端な温度および湿度に耐えることができます。
このシステムは、ヘビー デューティー車両のエンジンまたはトランスミッション、エンジン ルーム、電源制御ユニット、バルクヘッド、シャーシ、運転室での電気用途向けに設計されています。
AMPSEAL PCB ヘッダの主な特長
- 端子サイズ 1.3 mm、最大 17 A (金)、最大 8 A (錫) に対応
- 16 ～ 24 AWG (1.25 ～ 0.50 mm²)
- 8 極、14 極、23 極、35 極の極数展開
- PCB マウント
- 角形、熱可塑性樹脂ハウジング
- 嵌合用ラッチ機能付き
- 端子の位置合わせと保持確認用一体型ウェッジロック
- 別売付属品: ワイヤ リリーフ、ヘッダ シール
汎用ヘッダ
当社の PCB ヘッダは、トラック、バス、オフハイウェイ車両、建設機械、農業機械、採掘機械、緊急車両、林業機械、キャンピングカー、船舶、バイク、フォークリフトのエンジン ルームや発電システムなどの高温環境で使用できます。
ケーブル対基板の過酷な環境用途に設計された当社の堅牢な AMPSEAL コネクタをご覧ください。このビデオでは、コネクタの概要のほか、端子の挿入と取り外し、嵌合と抜去の手順を説明しています。
AMPSEAL コネクタ シリーズ
e
e
FAQ
よくある質問 (FAQ)
A: AMPSEAL コネクタは、強固な信頼性と環境に適した防水性を備えております。高温になるエンジン周辺用途に耐えられるよう設計され、ケーブル用プラグと PCB マウント ヘッダが用意されています。
Q: AMPSEAL コネクタはどういった用途に適していますか?
A: トラック、バス、オフハイウェイ車両、建設機械、農業機械、採掘機械、緊急車両、林業機械、フォークリフト、キャンピングカー、船舶、バイク、発電システムなどがあります。
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
ボディの特徴
-
コネクタおよびキーイング コード 6, 4, 5, 2, 1
-
一次製品色 オレンジ, 黒, 自然色, グレー, 青
端子の特徴
-
端子サイズ 1.3mm
-
端子嵌合面のめっき仕様 錫, 金
-
端子のタイプ ピン
-
端子の定格電流 (最大) (A) 8, 17
製品のタイプの特徴
-
コネクタ形状 角形
-
PCB コネクタ アセンブリのタイプ PCB マウント ヘッダ
-
接続タイプ 電線対基板
-
ヘッダーのタイプ 完全にシュラウド付き
-
防水性 はい
-
コネクタおよびコンタクトの嵌合先 プリント基板
構成の特徴
-
PCB マウント向き 垂直
-
極数 35, 8, 23, 14
-
列数 3
結線の特徴
-
PCB に対する結線方法 スルー ホール - はんだ付け
機械的アタッチメント
-
PCB マウント リテンション なし
-
PCB マウント アラインメント あり
-
コネクタ取り付けのタイプ ボード マウント
-
嵌合調整 あり
ハウジングの特徴
-
ピッチ 4 mm [ .157 in ]
使用条件
-
使用温度範囲 (°C) -40 – 105, -40 – 125
-
使用温度範囲 (°F) -40 – 257, -40 – 221
動作/用途
-
回路用途 パワーおよびシグナル
業界スタンダード
-
UL 難燃性グレード UL 94V-0
実装の特徴
-
実装方法 Tray
その他
-
EU RoHS 準拠 準拠
-
EU ELV 準拠 準拠
参照番号
-
TE用番号 CAT-AM78-H342
