常温収縮ストレート ジョイント 22/33 KV
CSJAは、主要部材を一体にしたオールインワン構造となった常温収縮タイプ
の特別高圧用直線接続材料です。この度実施した国内規格準拠試験評価を踏ま
え、メカニカル導体接続管仕様をリリースいたしました.
製品の特長
-
在庫状況 : 日本
-
施工手順書 : 日本語
-
ジョイントおよびスプライスの製品タイプ : ストレート ジョイント
-
電圧クラス (kV): ≤ 22, ≤ 33
-
対応している導線の断面の許容範囲 (mm²): 400, 200, 325, 150, 60, 250, 100, 500
概要

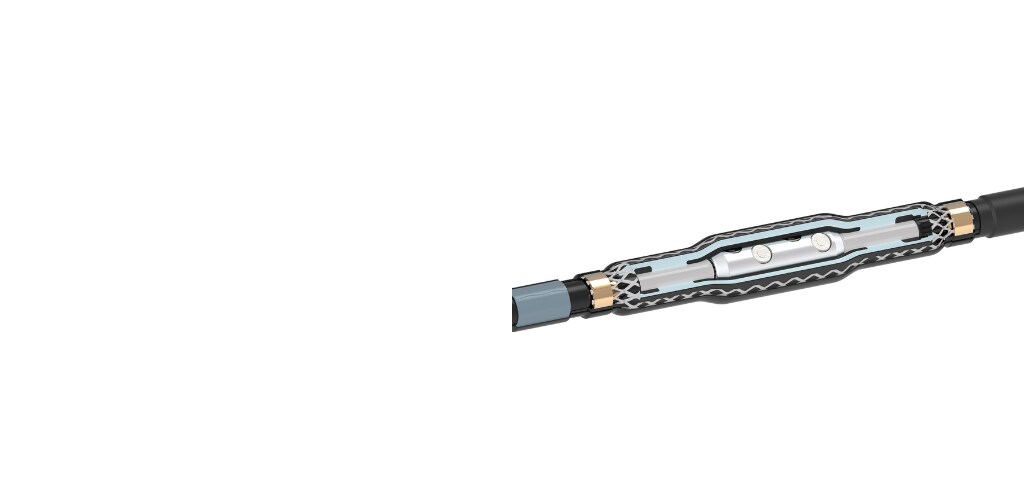

収縮作業は一度だけ！ 主要部材を一体拡径した“オールインワン構造”の 常温収縮タイプ特別高圧用直線接続材料
CSJAは主要部材（絶縁筒、金属しゃへい層、保護防水層）の全てがひとつに一体拡径されている当社独自の完全オールインワン接続部本体を採用。これにより事前挿入スペースの縮小化、収縮作業が一度のため、収縮作業時間の短縮、送り込み忘れやコア引抜時のトラブルのリスク最小化を実現します。
メカニカルコネクタ（導体接続管）仕様の場合、圧縮工具（ダイス含む）が不要となり、ダイス間違いや重量物の移動等でわずらわされません。
特長
- 収縮作業は一度だけ
- 特殊工具、火器は一切不要
- 国内規格準拠メカニカルコネクタを採用（JCAA K 1001「導体接続部性能基準」）*1
- メカニカルコネクタ仕様では圧縮作業に伴う工具の準備や搬入等が不要となります
- JCAA A 503「22 kV・33 kV架橋ポリエチレン絶縁電力ケーブル用直線接続部性能規格」の性能に準拠
応用
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
保管期限 製造から2年
-
ケーブル シーリング方法 マスチック
-
コーティング スタイル 塗装
-
据え付け技術 常温適用
-
直線接続材コネクタのタイプ 圧着, 機械的性質
-
電力コンポーネント オプション 付属の圧縮ラグ (導体)
-
接着剤コーティング なし
-
ジョイントおよびスプライスの製品タイプ ストレート ジョイント
-
ケーブル シールドの構造 銅テープ
寸法
-
ケーブル コネクタのタイプ メカニカル コネクタ, 圧縮導体接続管
-
対応している導線の断面の許容範囲 (mm²) 400, 200, 325, 150, 60, 250, 100, 500
ボディの特徴
-
一次製品色 黒
-
絶縁材 プラスチック (XLPE)
業界スタンダード
-
認可規格製品に適合 JCAA A503
製品在庫状況
-
在庫状況 日本
その他
-
施工手順書 日本語
-
EU RoHS 準拠 準拠, 準拠、適用除外あり
-
EU ELV 準拠 準拠, 準拠、適用除外あり
電気的特性
-
電圧クラス (kV) ≤ 22, ≤ 33
構成の特徴
-
線心数 1
参照番号
-
TE用番号 CAT-CSJA-JP
