MV Output Pressure Sensor, 19 mm

MV Output Pressure Sensor, 19 mm-CAT-MIPS0005
  • MEAS
|
  • MEAS 154 シリーズ

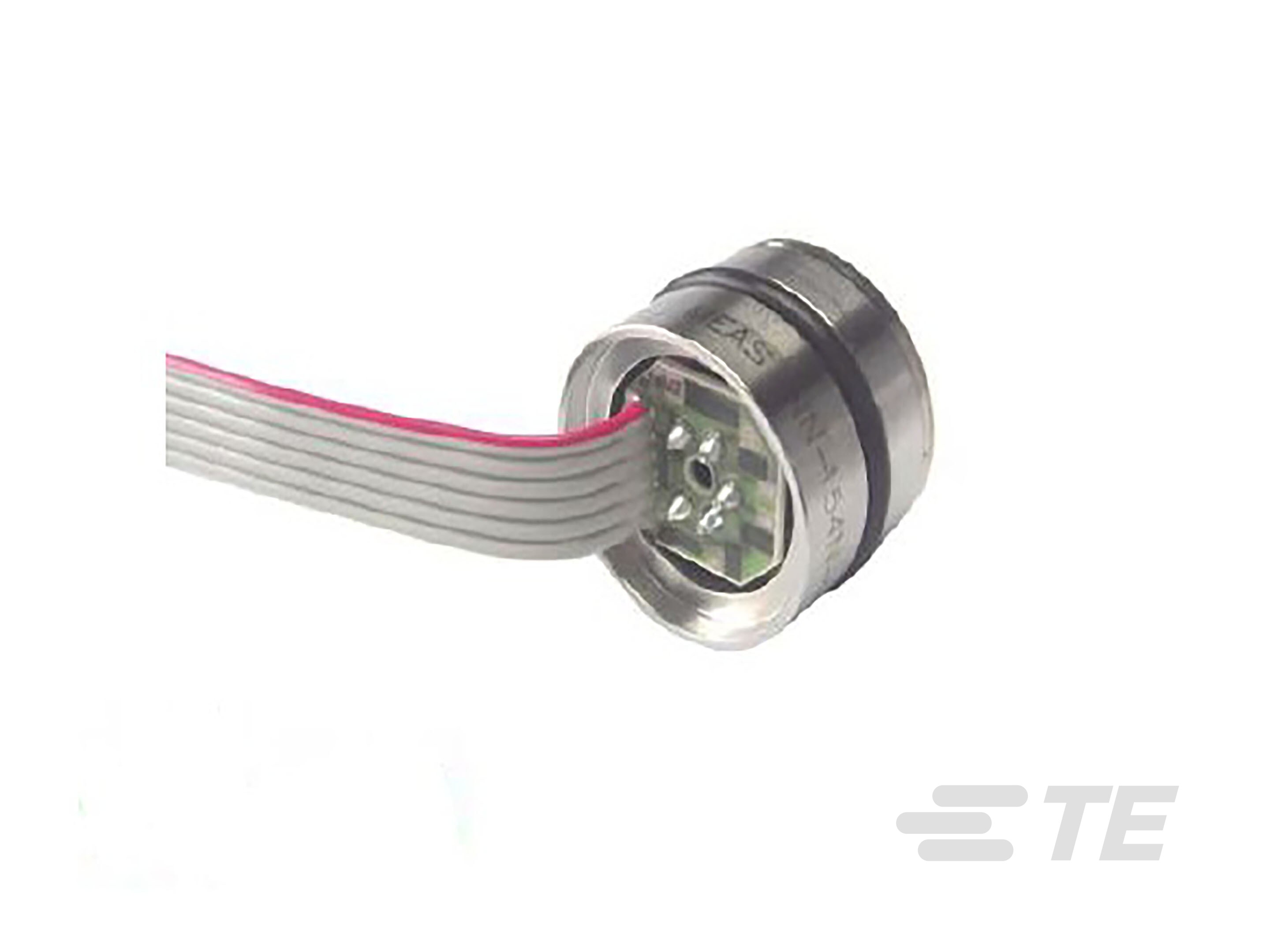

154N 真空ゲージは、316L ステンレス鋼ハウジングにパッケージされた 19 mm のスモール プロファイル・媒体適合・ピエゾ抵抗シリコン圧力センサです。
詳細表示 標準

製品の特長

  • 圧力 (psi): 30, 300, 50, 100, 15, 500

  • 圧力センサのタイプ : mV 出力圧力センサ

  • 圧力のタイプ : 真空ゲージ

  • 出力信号のタイプ : 100mV

  • 使用温度範囲 : -40 – 125 °C [ -40 – 257 °F ]

より入手可能

LADD Inc
概要

154N 真空ゲージは O リングを取り付け可能で、腐食媒体との適合性が求められる OEM 用途向けに設計されています。 このセンシング パッケージは、シリコン油を利用して 316L ステンレス鋼ダイアフラムからセンシング素子に圧力を伝達します。温度補償およびオフセット補正用のレーザートリミング抵抗器を含むセラミック基板がパッケージに接着されています。さらに、外部の差動増幅器の調整に使用できるレーザートリミング抵抗器も付いており、スパン互換性を ±1% 以内に抑えます。 154N のさまざまな特徴の詳細については、154N Uncompensated、Compensated、および Constant Voltage のデータシートを参照してください。

特長

  • 316L SS 圧力センサ
  • 直径 19 mm パッケージ
  • 0 ～ 100 mV 出力
  • 真空ゲージ
  • 温度補償
  • O リング マウント
  • -40ºC ～ +125ºC の動作温度範囲
  • 最大 ±0.1% の圧力非線形性
  • 1.0% の互換スパン (ゲイン設定抵抗器により実現)
  • ソリッド ステートの信頼性
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

動作/用途

  • 耐プレッシャ レンジ  3X

  • 出力信号のタイプ  100mV

その他

  • 非線形性 ± (%) .2

  • センサ オプション  ベント チューブ, チューブなし

  • EU RoHS 準拠  準拠, 準拠、適用除外あり

  • EU ELV 準拠  準拠, 準拠、適用除外あり

寸法

  • 製品直径  18.97 mm [ .746 in ]

  • 製品高さ  13.8 mm [ .54 in ]

電気的特性

  • 供給電流 (mA) 1.5

構成の特徴

  • 電気接続  リボン ケーブル

製品のタイプの特徴

  • 圧力センサのタイプ  mV 出力圧力センサ

  • 圧力のタイプ  真空ゲージ

  • センサ パッケージ  O リング マウント

使用条件

  • 圧力 (psi) 30, 300, 50, 100, 15, 500

  • 使用温度範囲  -40 – 125 °C [ -40 – 257 °F ]

参照番号

  • TE用番号 CAT-MIPS0005
