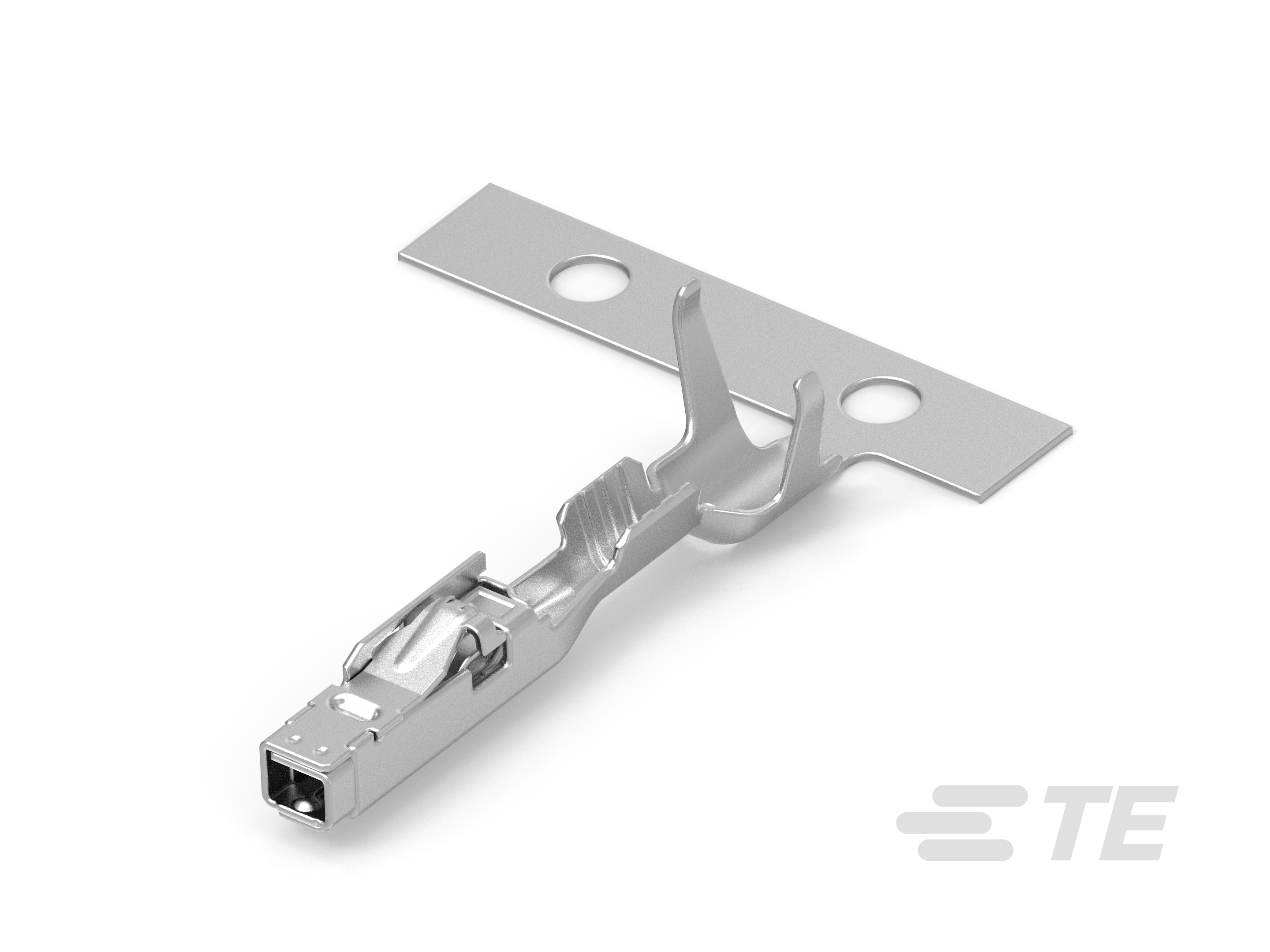

MCON 1.2 Locking Lance Receptacle and Tab Terminals

MCON 1.2 Locking Lance Receptacle and Tab Terminals-CAT-N13-MSLRTT12

MCON

|

MCON 1.2 mm

詳細表示標準

製品の特長

実装方法 : Reel
使用温度範囲 (°C): -40 – 150, -40 – 130
使用温度範囲 (°F): -40 – 302, -40 – 266
界面メッキ : 金 (Au), スズ (Sn), 銀 (Ag)
ワイヤサイズ検索 (AWG): 19, 23, 15, 22, 16, 17, 20, 18

より入手可能

製品	TE製品番号:	文書	端子のタイプ	嵌合タブ幅	嵌合タブ厚	端子伝導性	ワイヤサイズ	ワイヤサイズ	ワイヤサイズ検索	ワイヤサイズ検索	界面メッキ	製品の結線先	使用温度 (最大)	タブの長さ	使用温度範囲
MCON 1.2 LL REC SWS SN	7-1452668-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	リセプタクル	1.2 mm	.6 mm	0 ～ 24 A (低出力)	20 – 18 AWG	.5 – .75 mm²	.6 mm², .5 mm², .75 mm²	20 AWG, 18 AWG, 19 AWG	スズ (Sn)	ワイヤ	90 °C, 130 °C, 120 °C, 105 °C, 125 °C, 80 °C, 100 °C, 110 °C, 85 °C	-	-40 – 130 °C
MCON 1.2 LL TAB SWS AU	1718762-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	タブ	1.2 mm	.64 mm	0 ～ 24 A (低出力)	17 – 15 AWG	1 – 1.5 mm²	1 mm², 1.25 mm², 1.5 mm²	16 AWG, 17 AWG, 15 AWG	金 (Au)	ワイヤ	85 °C, 140 °C, 100 °C, 125 °C, 80 °C, 150 °C, 145 °C, 130 °C, 90 °C, 105 °C, 120 °C, 110 °C	-	-40 – 150 °C
MCON 1.2 LL TAB SWS AG	1718762-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	タブ	1.2 mm	.6 mm	0 ～ 24 A (低出力)	17 – 15 AWG	1 – 1.5 mm²	1.5 mm², 1.25 mm², 1 mm²	15 AWG, 17 AWG, 16 AWG	銀 (Ag)	ワイヤ	150 °C	26 mm	-40 – 150 °C
MCON 1.2 LL REC SWS AU	7-1452671-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	リセプタクル	1.2 mm	.6 mm	25 ～ 40 A (出力)	17 – 15 AWG	1 – 1.5 mm²	1.25 mm², 1.5 mm², 1 mm²	15 AWG, 16 AWG, 17 AWG	金 (Au)	ワイヤ	140 °C, 105 °C, 110 °C, 85 °C, 90 °C, 130 °C, 145 °C, 150 °C, 100 °C, 80 °C, 120 °C, 125 °C	-	-40 – 150 °C
MCON 1.2 LL TAB SWS SN	1718760-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	タブ	1.2 mm	.62 mm	0 ～ 24 A (低出力)	20 – 18 AWG	.5 – .75 mm²	-	-	スズ (Sn)	ワイヤ＆ケーブル	130 °C	25.6 mm	-40 – 130 °C
MCON 1.2 LL TAB SWS SN	1718762-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	タブ	1.2 mm	.6 mm	0 ～ 24 A (低出力)	17 – 15 AWG	1 – 1.5 mm²	1 mm², 1.5 mm², 1.25 mm²	15 AWG, 16 AWG, 17 AWG	スズ (Sn)	ワイヤ	130 °C	26 mm	-40 – 130 °C
MCON 1.2 LL REC SWS AG	7-1452668-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	リセプタクル	1.2 mm	.6 mm	0 ～ 24 A (低出力)	20 – 18 AWG	.5 – .75 mm²	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	銀 (Ag)	ワイヤ	85 °C, 120 °C, 110 °C, 80 °C, 90 °C, 130 °C, 145 °C, 125 °C, 150 °C, 100 °C, 140 °C, 105 °C	-	-40 – 150 °C
MCON 1.2 LL REC SWS AG	7-1452671-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	リセプタクル	1.2 mm	.6 mm	25 ～ 40 A (出力)	17 – 15 AWG	1 – 1.5 mm²	1.25 mm², 1.5 mm², 1 mm²	16 AWG, 15 AWG, 17 AWG	銀 (Ag)	ワイヤ	105 °C, 140 °C, 85 °C, 80 °C, 150 °C, 145 °C, 130 °C, 90 °C, 120 °C, 110 °C, 125 °C, 100 °C	-	-40 – 150 °C
MCON 1.2 LL TAB SWS SN	1718758-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	タブ	1.2 mm	.6 mm	0 ～ 24 A (低出力)	22 AWG	.35 mm²	.35 mm²	22 AWG	スズ (Sn)	ワイヤ	130 °C	25.5 mm	-40 – 130 °C
MCON 1.2 LL TAB SWS AU	1718760-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	タブ	1.2 mm	.62 mm	0 ～ 24 A (低出力)	20 – 18 AWG	.5 – .75 mm²	-	-	金 (Au)	ワイヤ＆ケーブル	150 °C	25.6 mm	-40 – 150 °C
MCON 1.2 LL TAB SWS AU	1718758-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	タブ	1.2 mm	.6 mm	0 ～ 24 A (低出力)	22 AWG	.35 mm²	.35 mm²	22 AWG	金 (Au)	ワイヤ	110 °C, 120 °C, 100 °C, 150 °C, 145 °C, 85 °C, 140 °C, 105 °C, 125 °C, 90 °C, 130 °C, 80 °C	-	-40 – 150 °C
MCON 1.2 LL TAB SWS AG	1718760-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	タブ	1.2 mm	.62 mm	0 ～ 24 A (低出力)	20 – 18 AWG	.5 – .75 mm²	-	-	銀 (Ag)	ワイヤ＆ケーブル	150 °C	25.6 mm	-40 – 150 °C
MCON 1.2 LL REC SWS AU	7-1452665-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	リセプタクル	1.2 mm	.6 mm	0 ～ 24 A (低出力)	23 – 22 AWG	.25 – .35 mm²	.25 mm², .3 mm²	23 AWG, 22 AWG	金 (Au)	ワイヤ	140 °C, 100 °C, 85 °C, 105 °C, 125 °C, 120 °C, 145 °C, 110 °C, 130 °C, 80 °C, 90 °C, 150 °C	-	-40 – 150 °C
MCON 1.2 LL REC SWS SN	7-1452665-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	リセプタクル	1.2 mm	.6 mm	0 ～ 24 A (低出力)	23 – 22 AWG	.25 – .35 mm²	.3 mm², .25 mm²	22 AWG, 23 AWG	スズ (Sn)	ワイヤ	110 °C, 100 °C, 125 °C, 90 °C, 120 °C, 80 °C, 130 °C, 85 °C, 105 °C	-	-40 – 130 °C
MCON 1.2 LL REC SWS AG	7-1452665-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	リセプタクル	1.2 mm	.6 mm	0 ～ 24 A (低出力)	23 – 22 AWG	.25 – .35 mm²	.25 mm², .3 mm²	23 AWG, 22 AWG	銀 (Ag)	ワイヤ	100 °C, 140 °C, 90 °C, 80 °C, 145 °C, 130 °C, 150 °C, 105 °C, 85 °C, 125 °C, 120 °C, 110 °C	-	-40 – 150 °C
MCON 1.2 LL REC SWS AU	7-1452668-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	リセプタクル	1.2 mm	.6 mm	0 ～ 24 A (低出力)	20 – 18 AWG	.5 – .75 mm²	.75 mm², .6 mm², .5 mm²	20 AWG, 18 AWG, 19 AWG	金 (Au)	ワイヤ	140 °C, 125 °C, 100 °C, 150 °C, 120 °C, 80 °C, 90 °C, 130 °C, 145 °C, 85 °C, 105 °C, 110 °C	-	-40 – 150 °C
MCON 1.2 LL REC SWS SN	7-1452671-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	リセプタクル	1.2 mm	.6 mm	25 ～ 40 A (出力)	17 – 15 AWG	1 – 1.5 mm²	1.5 mm², 1.25 mm², 1 mm²	17 AWG, 16 AWG, 15 AWG	スズ (Sn)	ワイヤ	90 °C, 130 °C, 80 °C, 120 °C, 125 °C, 85 °C, 100 °C, 105 °C, 110 °C	-	-40 – 130 °C
MCON 1.2 LL TAB SWS AG	1718758-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	タブ	1.2 mm	.6 mm	0 ～ 24 A (低出力)	22 AWG	.35 mm²	.35 mm²	22 AWG	銀 (Ag)	ワイヤ	150 °C	25.5 mm	-40 – 150 °C

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

防水性はい
リセプタクルのスタイル 180°
一次ロックの特徴 ロッキングランス

ボディの特徴

端子のシールのタイプ 単極ワイヤシール (SWS)

端子の特徴

界面メッキ 金 (Au), スズ (Sn), 銀 (Ag)
嵌合タブ幅 (mm) 1.2
嵌合タブ幅 (in) .047, .05
端子サイズ 1.2mm, 1.15mm
電線と端子の結線部のめっき材料錫
嵌合タブ厚 (mm) .6, .62, .64
嵌合タブ厚 (in) .02, .024, .025
端子のタイプ リセプタクル, タブ
コンタクト製造 スタンプ & フォームド
圧着タイプ F クリンプ
通常の定格電流 (A) 10, 16, 25

結線の特徴

ワイヤ & ケーブルへの結線方法圧縮
製品の結線先 ワイヤ, ワイヤ＆ケーブル

寸法

ワイヤサイズ検索 (AWG) 19, 23, 15, 22, 16, 17, 20, 18
ワイヤサイズ (mm²) .25 – .35, .35, .5 – .75, 1 – 1.5
ワイヤサイズ検索 (mm²) .25, .3, .35, .5, .6, .75, 1, 1.25, 1.5
適合する絶縁直径範囲 (mm) 1.1 – 1.75, 1.3 – 1.9, 1.6 – 2.4, 1.9 – 2.4
適合する絶縁直径範囲 (in) .043 – .069, .051 – .074, .063 – .094, .075 – .094
タブの長さ (mm) 25.5, 25.6, 26
タブの長さ (in) 1, 1.02
ワイヤサイズ (AWG) 17 – 15, 20 – 18, 22, 23 – 22

使用条件

使用温度範囲 (°C) -40 – 150, -40 – 130
使用温度範囲 (°F) -40 – 302, -40 – 266
使用温度 (最大) (°C) 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 145, 150
使用温度 (最大) (°F) 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302
絶縁オプション 非絶縁

動作/用途

ワイヤのベース材料に適合銅

業界スタンダード

認証/規格製品に適合 LV214

実装の特徴

実装方法 Reel
パッケージ数量 6000

その他

端子伝導性 0 ～ 24 A (低出力), 25 ～ 40 A (出力)

参照番号

TE用番号 CAT-N13-MSLRTT12

関連資料

利用できるドキュメントはありません。
