認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

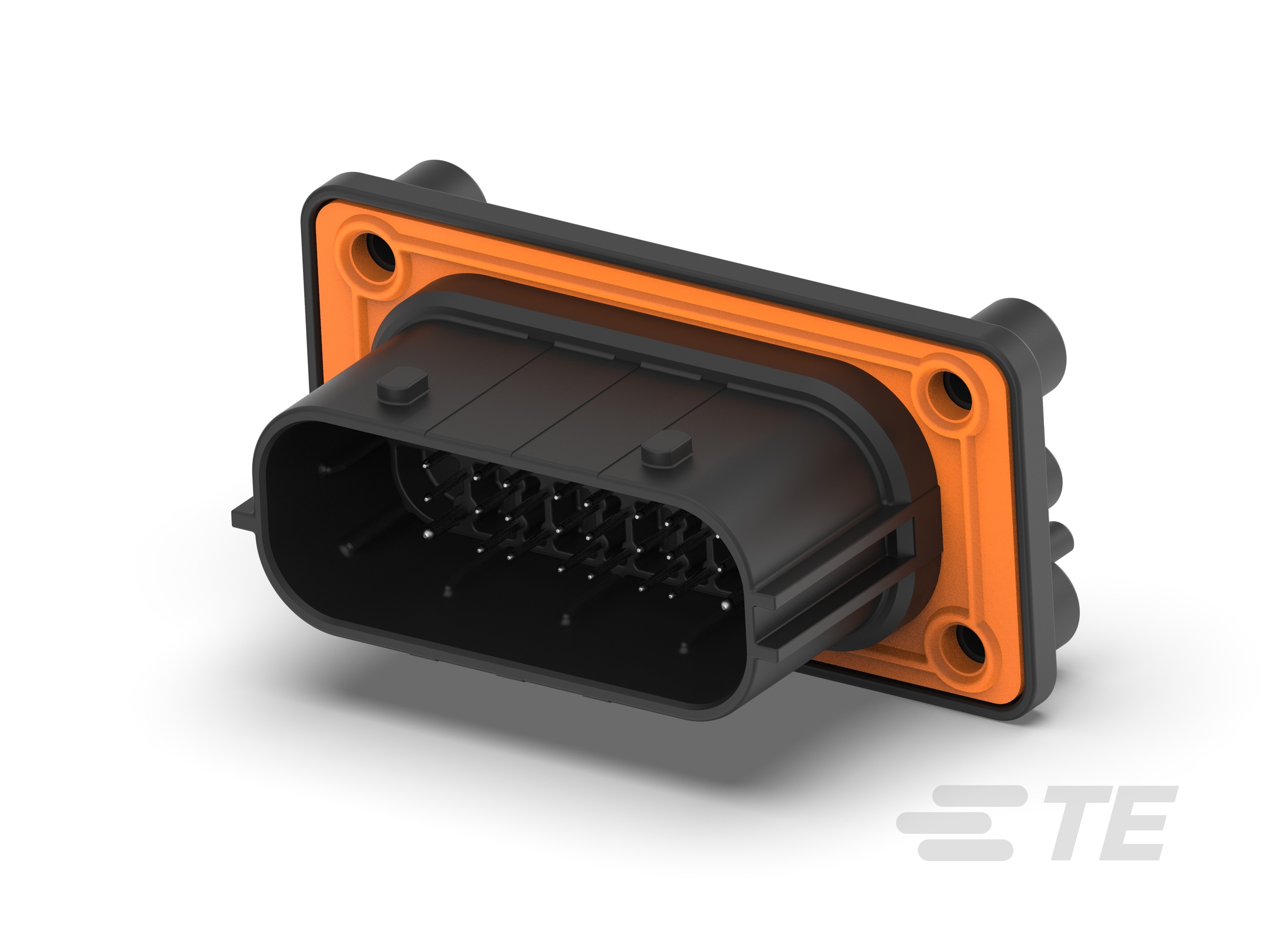

• コネクタ形状 : 角形

• 混合およびハイブリッド ヘッダ : はい

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 電線対基板

• ヘッダーのタイプ : 完全にシュラウド付き

• 防水性 : はい

• コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

• セクション数 : 1

• シグナル極数 : 32

• PCB マウント向き : 垂直

• 極数 : 32

• 列数 : 4

• 端子サイズ : サイズ 16, サイズ 20

• 嵌合ピンの直径 (mm): 1.02, 1.59

• 嵌合ピンの直径 (in): .063, .04

• 端子嵌合面のめっき仕様 : 錫

• 端子のタイプ : ピン

• 端子の定格電流 (最大) (A): 13, 7.5

• PCB マウント リテンション タイプ : 取り付けねじ

• 嵌合保持 : あり

• 取り付け穴 : あり

• 嵌合保持のタイプ : ロック インタフェース

• パネル マウント機能 : あり

• PCB マウント リテンション : あり

• PCB マウント アラインメント : あり

• コネクタ取り付けのタイプ : パネル マウント

• 嵌合調整 : あり

• シールド処理済み : いいえ

• 回路用途 : パワーおよびシグナル

• コネクタおよびキーイング コード : E

• 一次製品色 : 黒

• 使用温度 (最大) : 125 °C [ 257 °F ]

• 使用温度範囲 : -55 – 125 °C [ -67 – 257 °F ]

• IP 定格 : 未試験

• UL 難燃性グレード : 未試験

• パッケージ数量 : 48

• 実装方法 : Box

• コネクタ長 : 40.89 mm [ 1.61 in ]

• PCB からのプロファイル高さ : 40.89 mm [ 1.61 in ]

• 基板厚 (推奨) : .78 – 3.18 mm [ .031 – .125 in ]

• コネクタ幅 : 82.04 mm [ 3.23 in ]

• 公称電圧アーキテクチャ (V): 24, 12

• 定格電圧 (最大) (VDC): 250

• 定格電圧 (最大) (VAC): 250

• 動作電圧 (VDC): 250

• 動作電圧 (VAC): 250

• PCB に対する結線方法 : スルー ホール - はんだ付け

• ピッチ (mm): 6.1, 3, 3.4, 5.8

• ピッチ (in): .24, .134, .228, .118
