認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

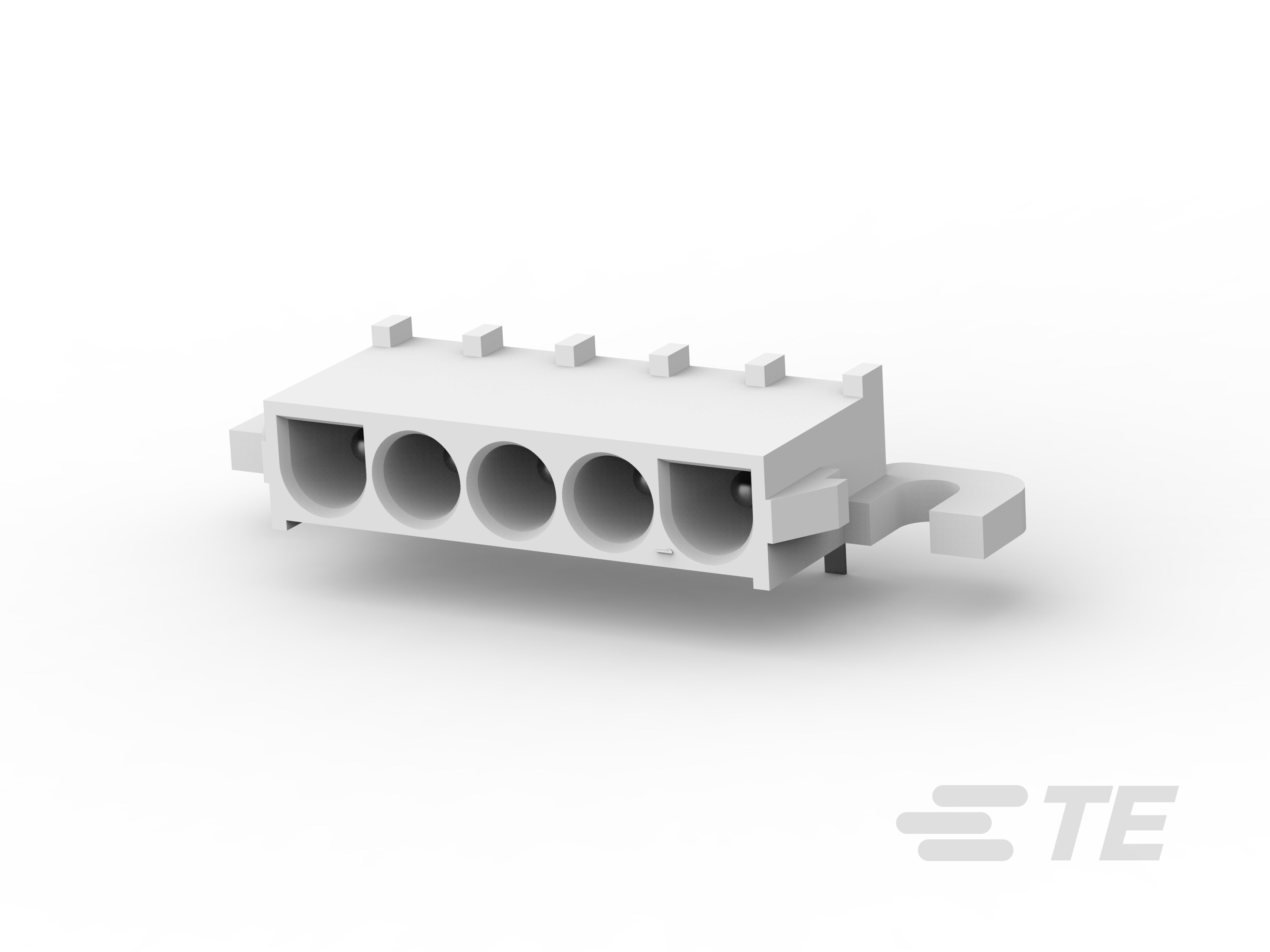

• EU RoHS 準拠 : 準拠

• EU ELV 準拠 : 準拠

• コネクタ形状 : 角形

• 混合およびハイブリッド ヘッダ : いいえ

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 電線対基板

• ヘッダーのタイプ : 完全にシュラウド付き

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタのコンタクトに対する負荷条件 : 全負荷

• パワー極数 : 5

• 装着済みポジション数 : 5

• 列数 : 5

• PCB マウント向き : ライトアングル

• 極数 : 5

• 列数 : 1

• 動作電圧 (VAC): 600

• 一次製品色 : 自然色

• PCB 端子結線面のめっき材料 : スズメッキ

• 端子のベース材質 : りん青銅

• 端子レイアウト : インライン

• 端子の形状およびフォーム : 丸形

• PCB 端子結線面のめっき材料の厚さ : 3.81 – 5.08 µm [ 150 – 200 µin ]

• 端子嵌合面のめっき材料の厚さ : 3.81 – 5.08 µm [ 150 – 200 µin ]

• 端子サイズ : 2.175mm

• 端子の下地めっきの材料の厚さ : 1.27 – 1.79 µm [ 50 – 70 µin ]

• 嵌合ピンの直径 : 2.18 mm [ .085 in ]

• 端子の下地めっきの材料 : ニッケル

• 端子嵌合面のめっき仕様 : スズメッキ

• 端子のタイプ : ピン

• 端子の定格電流 (最大) (A): 12

• 結線ポストとテールの長さ : 4.06 mm [ .16 in ]

• PCB に対する結線方法 : スルー ホール - はんだ付け

• PCB マウント リテンション タイプ : 取り付けイヤー

• 嵌合調整のタイプ : 極性

• 嵌合保持 : あり

• 嵌合保持のタイプ : ロック タブ

• パネル マウント機能 : なし

• PCB マウント リテンション : あり

• PCB マウント アラインメント : なし

• コネクタ取り付けのタイプ : ボード マウント

• 嵌合調整 : あり

• ハウジングの材料 : ナイロン

• 嵌合エントリの位置 : サイド

• ピッチ : 6.35 mm [ .25 in ]

• コネクタ長 : 50.67 mm [ 1.995 in ]

• コネクタの高さ : 9.14 mm [ .36 in ]

• 基板厚 (推奨) : 1.57 mm [ .062 in ]

• コネクタ幅 : 17.27 mm [ .68 in ]

• 使用温度 (最大) : 105 °C [ 221 °F ]

• 使用温度範囲 : -40 – 105 °C [ -40 – 221 °F ]

• 回路用途 : 電源

• グロー ワイヤ定格 : スタンダード部品 - 非グロー ワイヤ定格

• 認可規格製品に適合 : UL E28476

• UL 定格 : 認証

• 認証/規格製品に適合 : UL, VDE, CSA

• UL 難燃性グレード : UL 94V-0
