認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

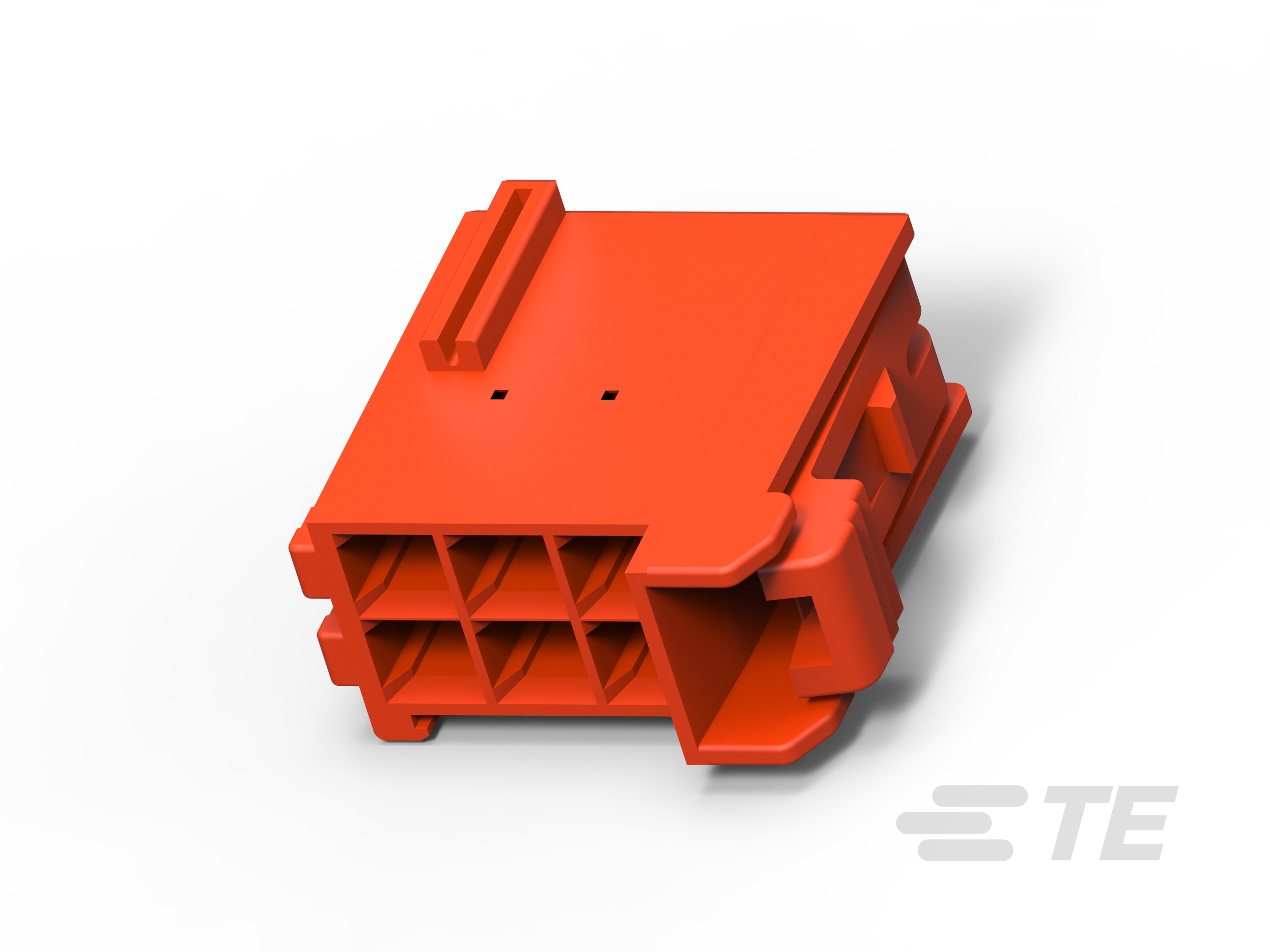

• コネクタ形状 : 角形

• コネクタおよびハウジングのタイプ : メス端子用ハウジング

• 防水性 : いいえ

• 接続タイプ : 電線対電線

• 混合およびハイブリッド コネクタ : いいえ

• 一次ロックの特徴 : ハウジング内に統合

• 列数 : 2

• 極数 : 6

• 公称電圧アーキテクチャ (V): 28

• 一次製品色 : 赤

• ケーブル出口角度 : 180°

• コネクタおよびキーイング コード : A

• 嵌合タブ幅 : 2.8 mm [ .11 in ]

• 端子のタイプ : リセプタクル

• 端子サイズ : 2.8mm

• 嵌合調整のタイプ : キー付き

• コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

• ストレイン リリーフ : なし

• 端子位置保証 : いいえ

• 嵌合調整 : あり

• ハウジングの材料 : PBT GF

• ピッチ : 5 mm [ .196 in ]

• コネクタの高さ : 26.5 mm [ 1.043 in ]

• 製品長さ : 11.2 mm [ .441 in ]

• 製品幅 : 26.5 mm [ 1.04 in ]

• 列間スペーシング : 5 mm [ .196 in ]

• 使用温度範囲 : -30 – 130 °C [ -22 – 266 °F ]

• 使用温度 (最大) : 100 °C [ 212 °F ]

• 回路用途 : 電源

• 実装方法 : Box

• パッケージ数量 : 1500
