認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

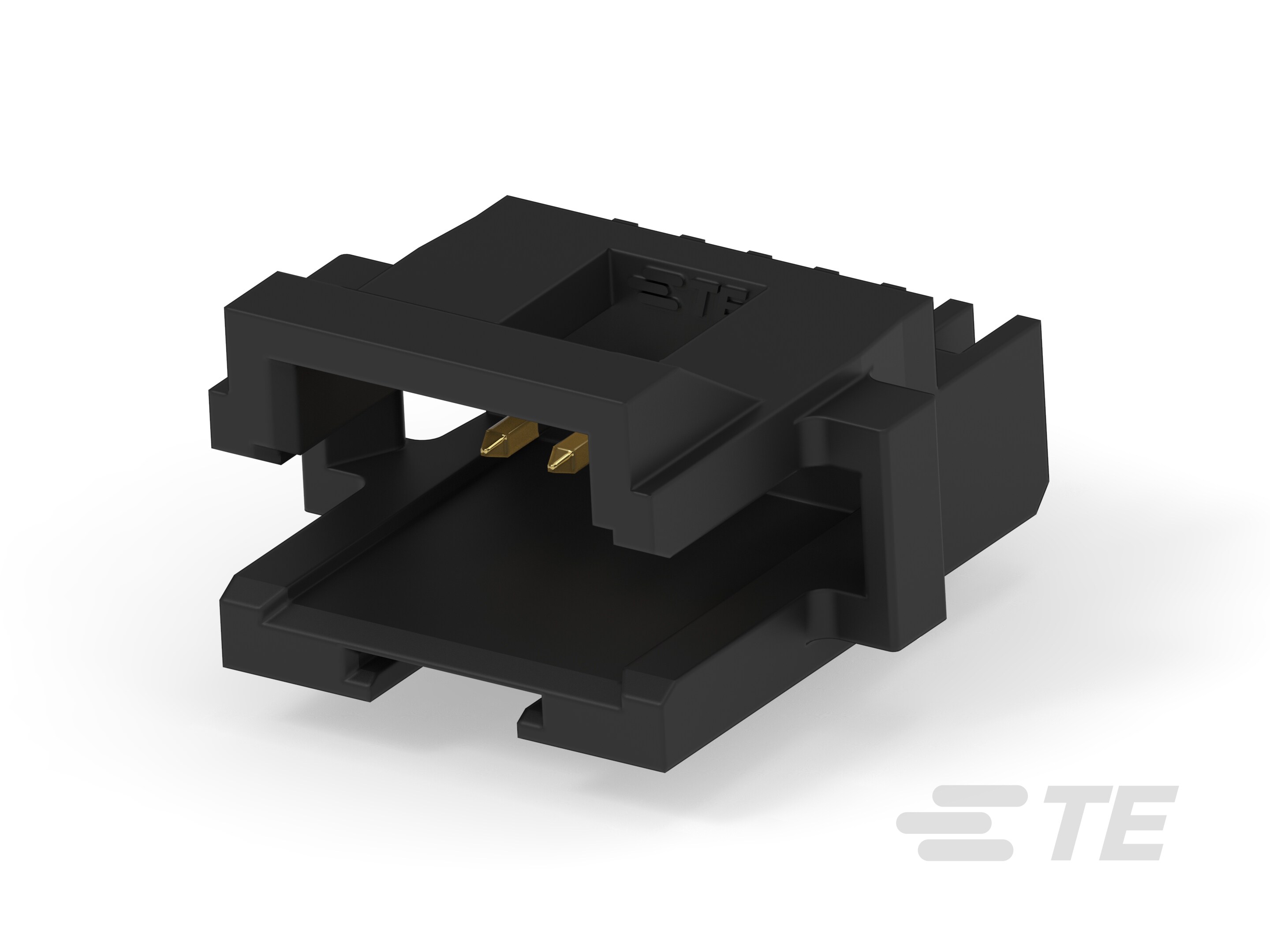

• 防水性 : いいえ

• ヘッダーのタイプ : 完全にシュラウド付き

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 基板対基板

• コネクタおよびコンタクトの嵌合先 : プリント基板

• 基板対基板接続による構成 : 垂直

• PCB マウント向き : ライトアングル

• 極数 : 4

• コネクタのコンタクトに対する負荷条件 : 全負荷

• 列数 : 1

• 絶縁抵抗 (MΩ): 5000

• 誘電耐電圧 (最大) (VAC): 500

• 動作電圧 (VAC): 30

• 一次製品色 : 黒

• PCB 保持機能のめっき材料 : ニッケルにスズ鉛めっき

• コネクタ プロファイル : 標準

• PCB 端子結線面のめっき材料 : はんだめっき

• 嵌合可能な角形ポストの寸法 : .38 mm [ .015 in ]

• 端子の形状およびフォーム : 角形

• 端子のベース材質 : 銅合金

• 端子嵌合面のめっき材料の厚さ : .76 µm [ 30 µin ]

• 端子嵌合面のめっき仕様 : 金

• PCB 端子結線面のめっき材料の厚さ : 3.81 – 6.35 µm [ 150 – 250 µin ]

• PCB 端子結線面のめっき材料の仕上げ : マット

• 端子のタイプ : ピン

• 端子の定格電流 (最大) (A): 3.6

• 端子の下地めっきの材料 : ニッケル

• 結線ポストとテールの長さ : 2.54 mm [ .1 in ]

• 嵌合保持 : あり

• 嵌合調整のタイプ : 極性

• 嵌合調整 : あり

• 嵌合保持のタイプ : ラッチ機能

• PCB マウント アラインメント : なし

• PCB マウント リテンション : あり

• PCB マウント リテンション タイプ : 留め具ポスト

• コネクタ取り付けのタイプ : ボード マウント

• ハウジングの材料 : LCP

• ピッチ : 1.27 mm [ .05 in ]

• 基板厚 (推奨) : 1.57 mm [ .062 in ]

• 使用温度範囲 : -65 – 105 °C [ -85 – 221 °F ]

• ハウジングの温度定格 : 高

• はんだプロセス機能 : ボード スタンドオフ

• 回路用途 : Signal

• UL 定格 : 認証

• 認可規格製品に適合 : UL E28476, CSA LR7189

• 認証/規格製品に適合 : CSA, UL

• UL 難燃性グレード : UL 94V-0

• 実装方法 : Tube, Box

• パッケージ数量 : 46
