認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

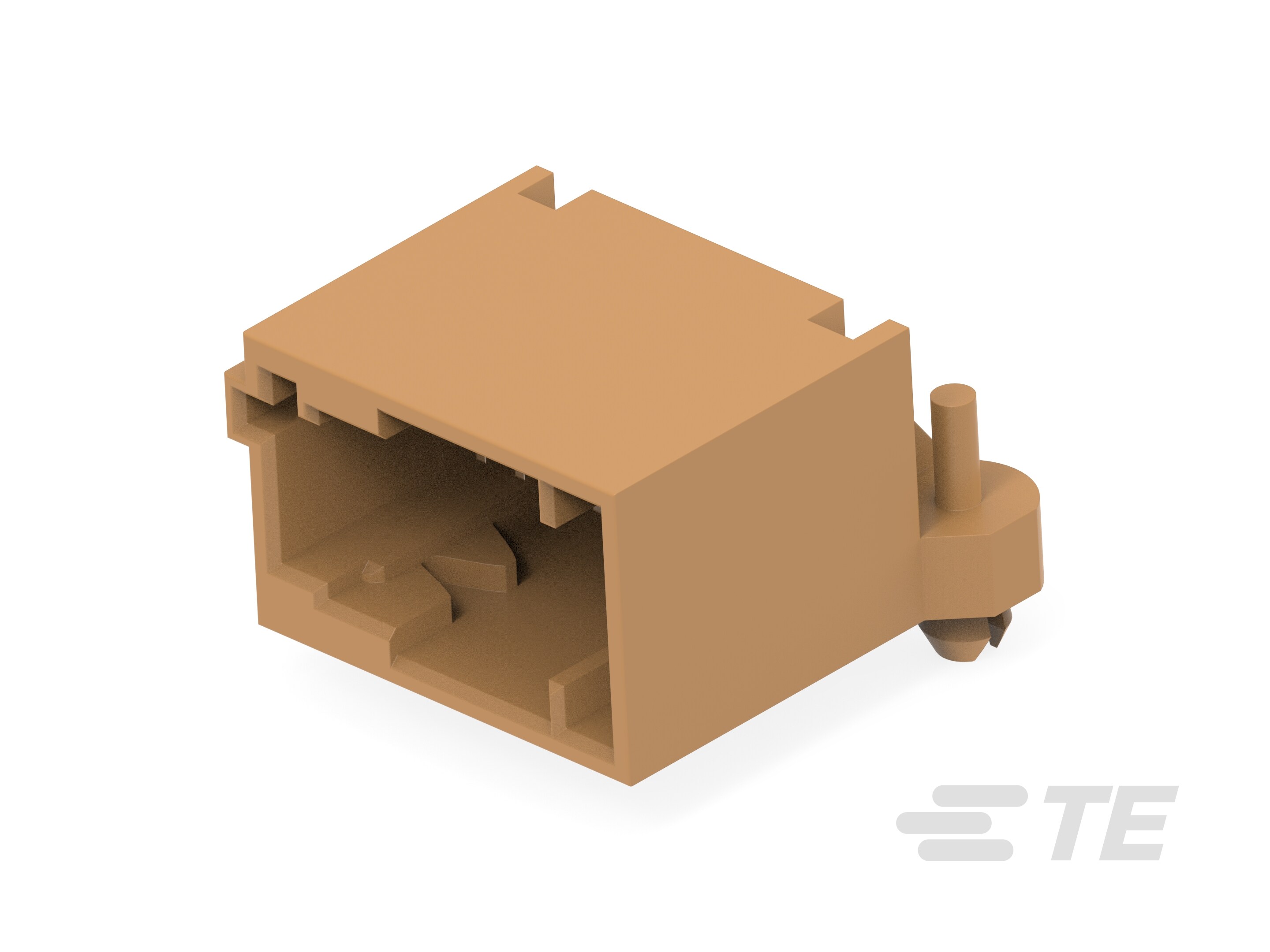

• コネクタ形状 : 角形

• 混合およびハイブリッド ヘッダ : いいえ

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 電線対基板

• ヘッダーのタイプ : 完全にシュラウド付き

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• セクション数 : 1

• シグナル極数 : 12

• PCB マウント向き : 水平

• 極数 : 12

• 列数 : 2

• 嵌合タブ厚 : .63 mm [ .025 in ]

• 嵌合タブ幅 : .63 mm [ .025 in ]

• 端子サイズ : .63mm

• 端子嵌合面のめっき仕様 : 錫

• 端子のタイプ : タブ

• PCB マウント リテンション タイプ : ボードロック

• 嵌合保持 : あり

• 取り付け穴 : なし

• 嵌合保持のタイプ : ロック インタフェース

• パネル マウント機能 : なし

• PCB マウント リテンション : あり

• PCB マウント アラインメント : なし

• 嵌合調整 : あり

• シールド処理済み : いいえ

• 回路用途 : Signal

• 使用温度 (最大) (°C): 80, 65, 85, 75, 70

• 使用温度 (最大) (°F): 158, 167, 176, 185, 149

• 使用温度範囲 : -40 – 85 °C [ -40 – 185 °F ]

• パッケージ数量 : 1472

• 実装方法 : Tray

• インタフェース番号 : 208-15544

• EU RoHS 準拠 : 準拠

• EU ELV 準拠 : 準拠

• コネクタ長 : 29.7 mm [ 1.169 in ]

• PCB からのプロファイル高さ : 16 mm [ .63 in ]

• 基板厚 (推奨) : 1.6 mm [ .063 in ]

• コネクタ幅 : 27.9 mm [ 1.098 in ]

• 公称電圧アーキテクチャ (V): 12

• 動作電圧 (VDC): 12

• 一次製品色 : 茶

• PCB に対する結線方法 : スルー ホール - はんだ付け

• ピッチ : 2.54 mm [ .1 in ]
