認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

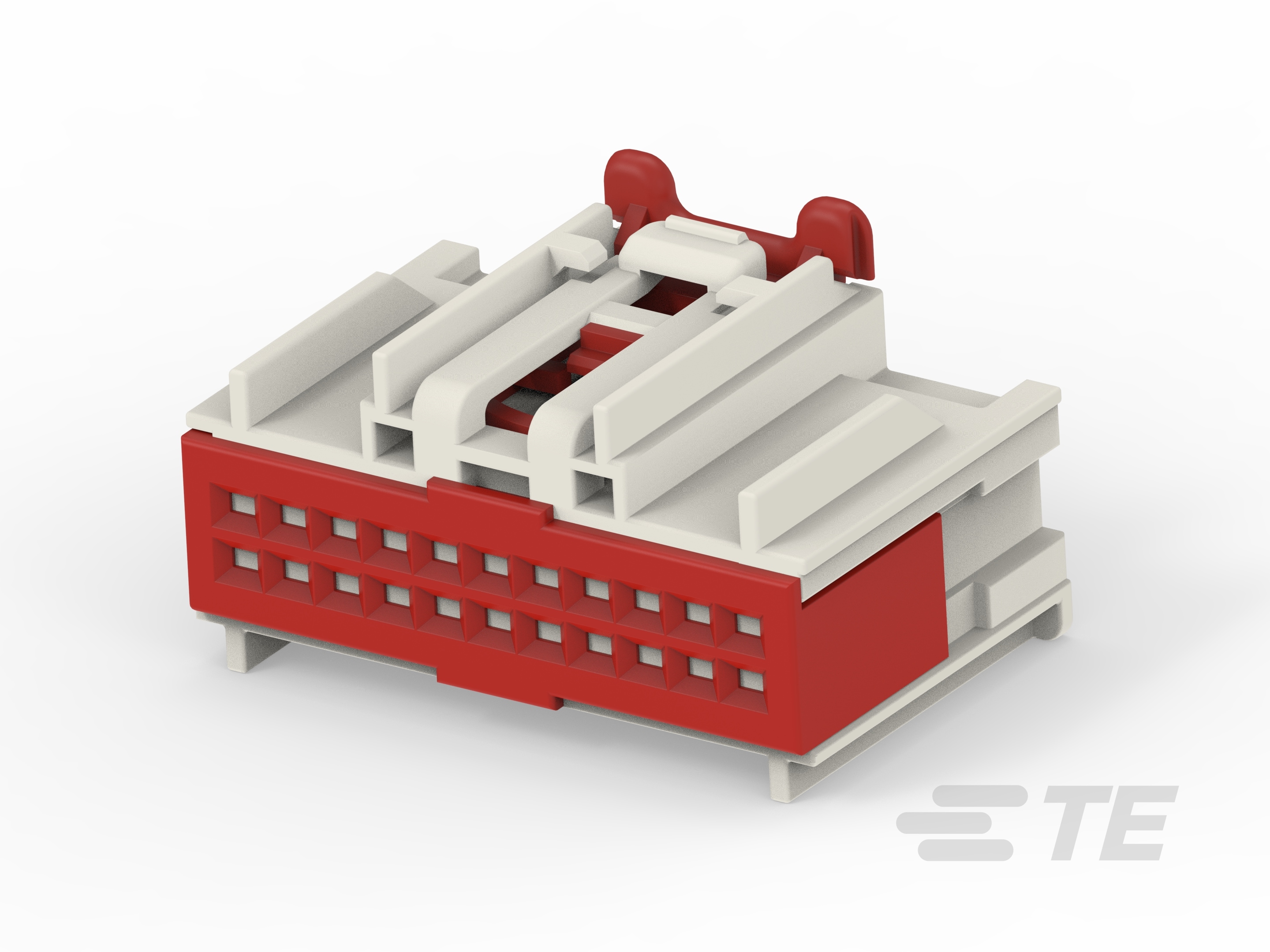

• コネクタ形状 : 角形

• コネクタおよびハウジングのタイプ : メス端子用ハウジング

• 防水性 : いいえ

• 接続タイプ : 電線対基板, 電線対電線

• 混合およびハイブリッド コネクタ : いいえ

• コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

• 一次ロックの特徴 : ハウジング内に統合

• 列数 : 2

• 極数 : 22

• 公称電圧アーキテクチャ (V): 12

• 動作電圧 (VDC): 14

• 一次製品色 : 黒

• ケーブル出口角度 : 180°

• コネクタおよびキーイング コード : C

• 嵌合タブ幅 : .64 mm [ .025 in ]

• 端子のタイプ : リセプタクル

• 端子の定格電流 (最大) (A): 7.5

• 端子サイズ : .64mm

• 嵌合調整のタイプ : キー付き

• コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

• ストレイン リリーフ : なし

• 端子位置保証 : はい

• 嵌合調整 : あり

• ハウジングの材料 : PA GF

• ピッチ : 2.54 mm [ .1 in ]

• コネクタの高さ : 18.2 mm [ .717 in ]

• 製品長さ : 31.2 mm [ 1.228 in ]

• 製品幅 : 20.25 mm [ .797 in ]

• 使用温度範囲 : -40 – 125 °C [ -40 – 257 °F ]

• 使用温度 (最大) : 125 °C [ 257 °F ]

• 回路用途 : Signal

• 実装方法 : Carton

• パッケージ数量 : 1287
