2-2109441-5

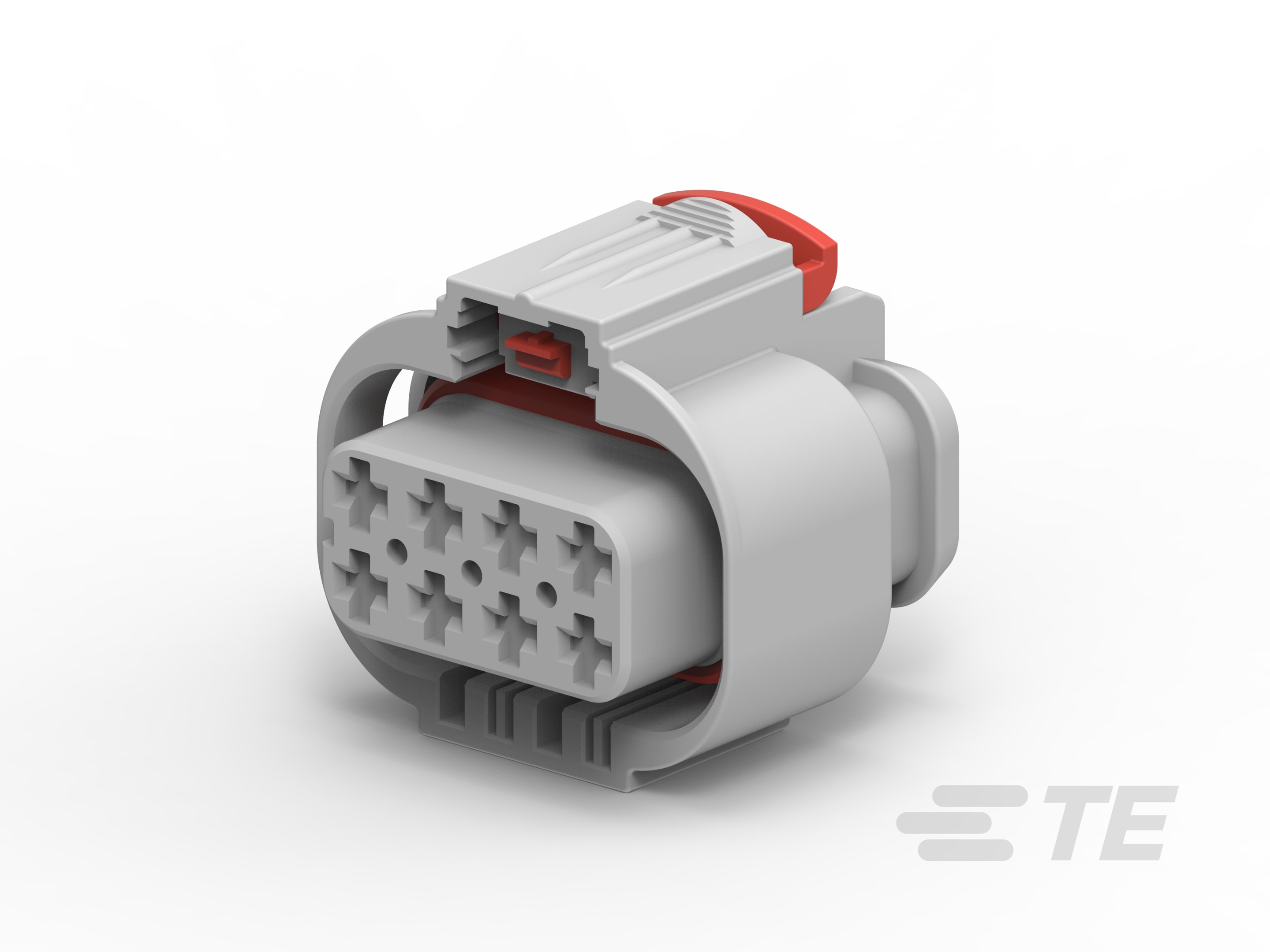

Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 6 Position, 6 mm [.236 in] Centerline, Sealable, Gray, Signal, Hybrid
2-2109441-5
Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 6 Position, 6 mm [.236 in] Centerline, Sealable, Gray, Signal, Hybrid
-
- AMP MCP コネクタ システム ,
- AMP MCP 2.8
- 型番: 2-2109441-5
- 製品説明: MCP 2.8 8/6P PLUG ASSY B-GRY/C
- すべて AMP MCP、防水型コネクタ ハウジング (130)
-
使用温度範囲 : -40 – 125 °C [ -40 – 257 °F ]
-
一次製品色 : グレー
-
嵌合タブ幅 : 2.8 mm [ .11 in ]
-
コネクタ位置保証機構（CPA) : はい
-
ハウジングの材料 : PBT GF
書類
製品図面
- MCP 2.8mm 8P PLUG ASS'Y ENG_CD_2109441_A4.pdf 英語
CAD ファイル
-
ECADモデルファイルをダウンロードする
このファイルをお使いのECAD Toolに変換するには、無料の Library Loader をダウンロードしてください。ECAD Modelについて読む
- 3D モデル 3D_CVM_CVM_2-2109441-5_A_c-2-2109441-5-a-3d.pdf 3D
- カスタマービューモデル ENG_CVM_CVM_2-2109441-5_A_c-2-2109441-5-a.2d_dxf.zip 英語
- ENG_CVM_CVM_2-2109441-5_A_c-2-2109441-5-a.3d_igs.zip 英語
- ENG_CVM_CVM_2-2109441-5_A_c-2-2109441-5-a.3d_stp.zip 英語
製品規格
- 製品規格 ENG_SS_108-61582_A.pdf 英語
