認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

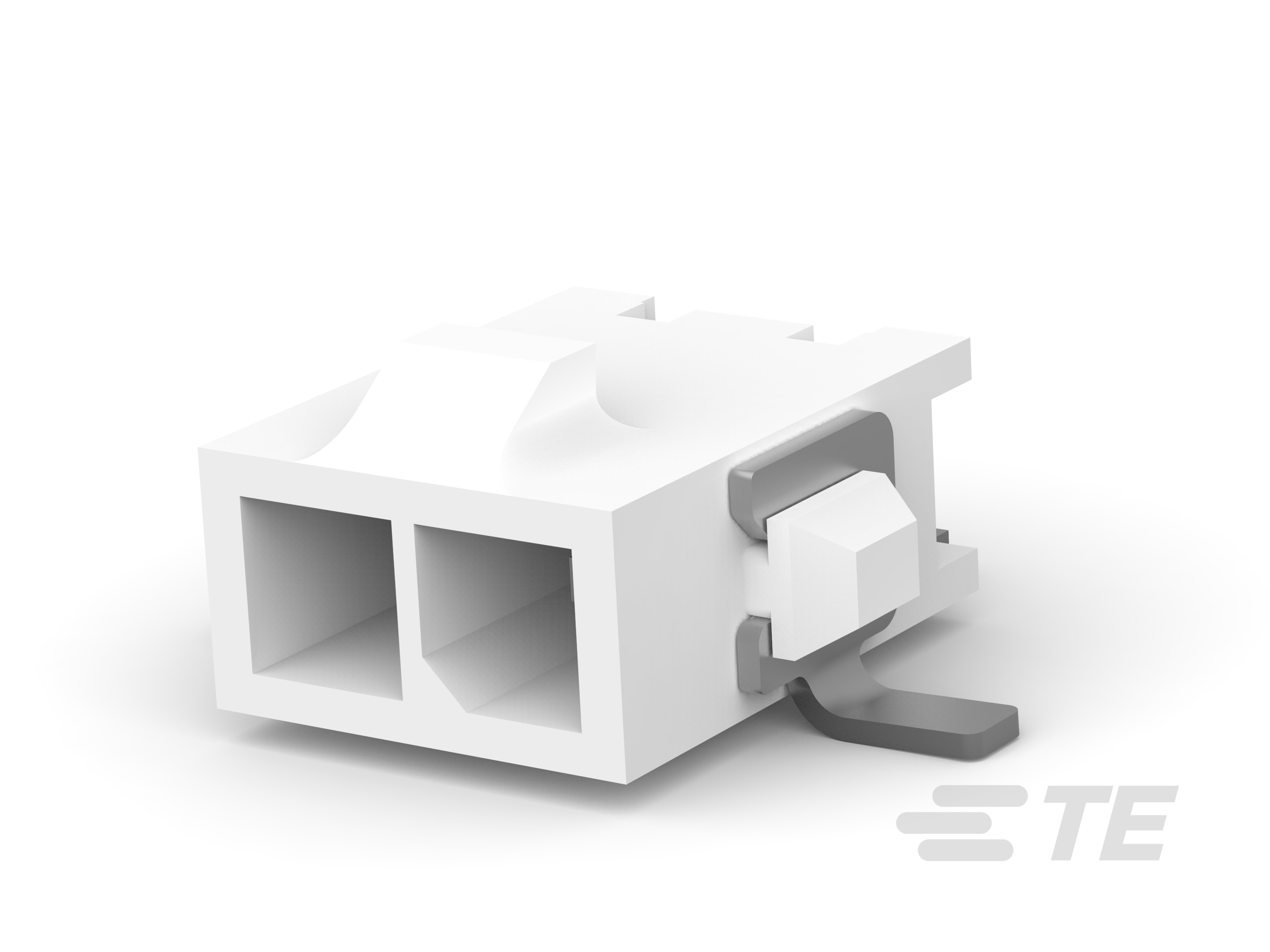

• 混合およびハイブリッド ヘッダ : いいえ

• コネクタ形状 : 角形

• 防水性 : いいえ

• ヘッダーのタイプ : 完全にシュラウド付き

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 電線対基板

• コネクタおよびコンタクトの嵌合先 : プリント基板

• パワー極数 : 2

• PCB マウント向き : ライトアングル

• 極数 : 2

• コネクタのコンタクトに対する負荷条件 : 全負荷

• 列数 : 2

• 装着済みポジション数 : 2

• 列数 : 1

• 動作電圧 (VAC): 250

• 動作電圧 (VDC): 250

• 一次製品色 : 自然色

• PCB 保持機能のめっき材料 : 錫

• PCB 保持機能材料 : りん青銅

• 端子嵌合面の長さ : 4.15 mm [ .163 in ]

• PCB 端子結線面のめっき材料 : 錫

• 端子レイアウト : インライン

• 嵌合可能な角形ポストの寸法 : .64 mm [ .025 in ]

• 端子の形状およびフォーム : 角型

• 端子のベース材質 : 黄銅

• 端子嵌合面のめっき材質の仕上げ : マット

• 端子の下地めっきの材料の厚さ : 1.27 – 2.54 µm [ 50 – 100 µin ]

• 端子サイズ : .64mm

• 端子嵌合面のめっき材料の厚さ : 2.54 – 7.62 µm [ 100 – 300 µin ]

• 端子嵌合面のめっき仕様 : 錫

• PCB 端子結線面のめっき材料の厚さ : 2.54 – 7.62 µm [ 100 – 300 µin ]

• PCB 端子結線面のめっき材料の仕上げ : マット

• 端子のタイプ : タブ

• 端子の定格電流 (最大) (A): 5

• 端子の下地めっきの材料 : ニッケル

• 角型結線ポストとテールの寸法 : .64 mm [ .025 in ]

• 嵌合保持 : あり

• 嵌合調整のタイプ : 極性

• パネル マウント機能 : なし

• 嵌合調整 : あり

• 嵌合保持のタイプ : ロック タブ

• PCB マウント アラインメント : なし

• PCB マウント リテンション : あり

• PCB マウント リテンション タイプ : 留め具

• コネクタ取り付けのタイプ : ボード マウント

• ハウジングの材料 : 高温ナイロン

• ピッチ : 3 mm [ .118 in ]

• 嵌合エントリの位置 : サイド

• コネクタ長 : 10 mm [ .394 in ]

• コネクタの高さ : 3.86 mm [ .152 in ]

• 基板厚 (推奨) : 1.57 mm [ .062 in ]

• 使用温度範囲 : -40 – 105 °C [ -40 – 221 °F ]

• 使用温度 (最大) : 105 °C [ 221 °F ]

• シールド処理済み : いいえ

• 回路用途 : 電源

• UL 定格 : 認証

• 認可規格製品に適合 : UL E28476

• 認証/規格製品に適合 : USR, CNR

• グロー ワイヤ定格 : GWT 750°C (無炎)

• UL 難燃性グレード : UL 94V-0
