認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

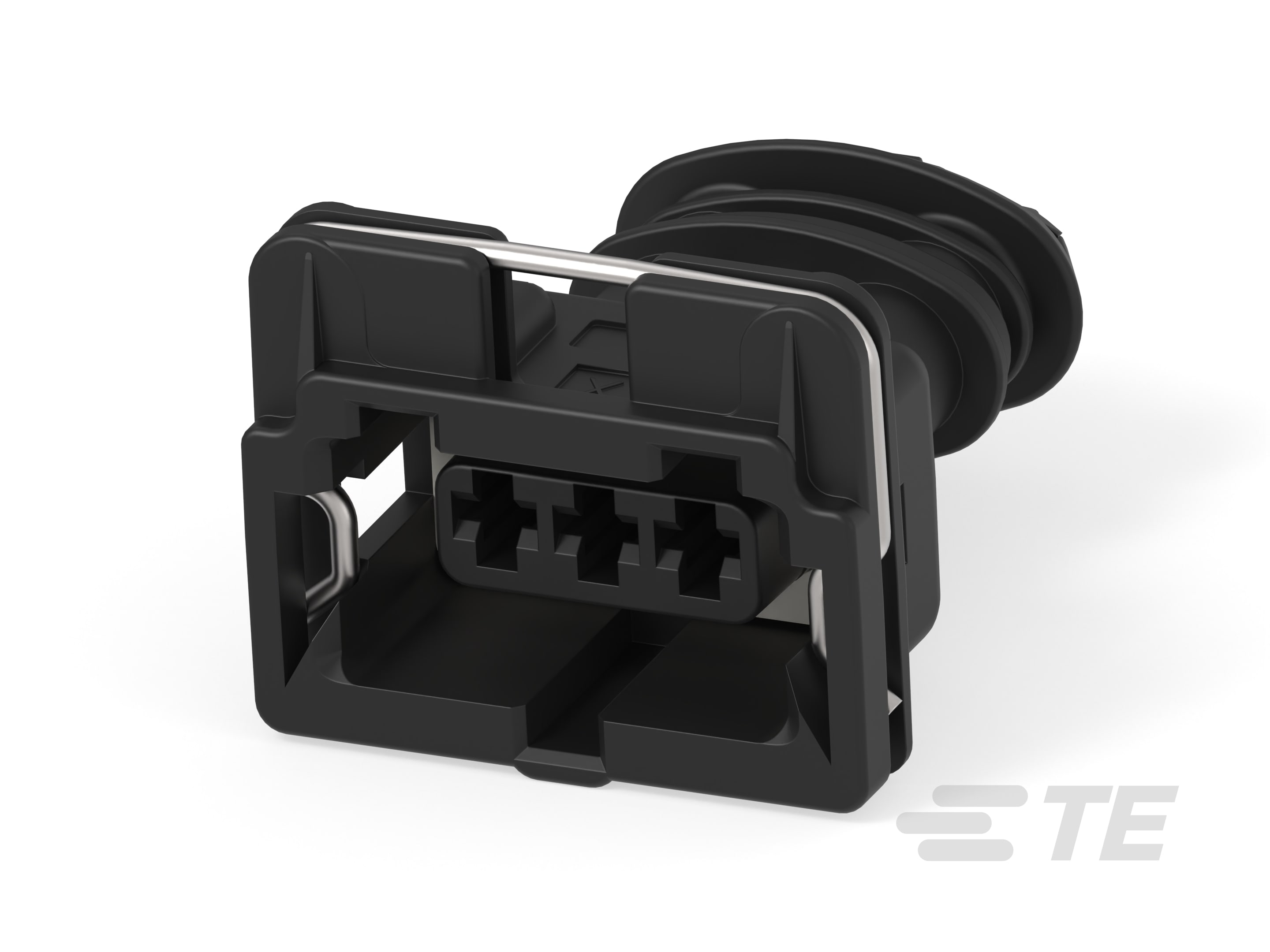

• コネクタ形状 : 角形

• 防水性 : はい

• 混合およびハイブリッド コネクタ : いいえ

• 一次ロックの特徴 : 端子上

• コネクタおよびハウジングのタイプ : メス端子用ハウジング

• 接続タイプ : 電線対基板, 電線対デバイス

• コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

• 極数 : 3

• 列数 : 1

• 公称電圧アーキテクチャ (V): 24

• 動作電圧 (VDC): 24

• 一次製品色 : 黒

• コネクタおよびキーイング コード : ニュートラル

• ケーブル出口角度 : 180°

• 嵌合タブ幅 : 2.8 mm [ .11 in ]

• 端子サイズ : 2.8mm

• 端子のタイプ : リセプタクル

• 端子の定格電流 (最大) (A): 20

• 嵌合調整のタイプ : 極性付きスロット

• 嵌合調整 : あり

• コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

• ストレイン リリーフ : なし

• 端子位置保証 : いいえ

• ハウジングの材料 : PA GF

• ピッチ : 5 mm [ .196 in ]

• コネクタの高さ : 38.2 mm [ 1.504 in ]

• 製品長さ : 30.4 mm [ 1.196 in ]

• 製品幅 : 24.5 mm [ .965 in ]

• 使用温度範囲 : -30 – 125 °C [ -22 – 257 °F ]

• 使用温度 (最大) (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120, 125

• 使用温度 (最大) (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

• 回路用途 : 電源

• 認証/規格製品に適合 : IEC 529 IP 54

• IP 定格 : IP54K

• 実装方法 : バッグおよびボックス

• パッケージ数量 : 900
