認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

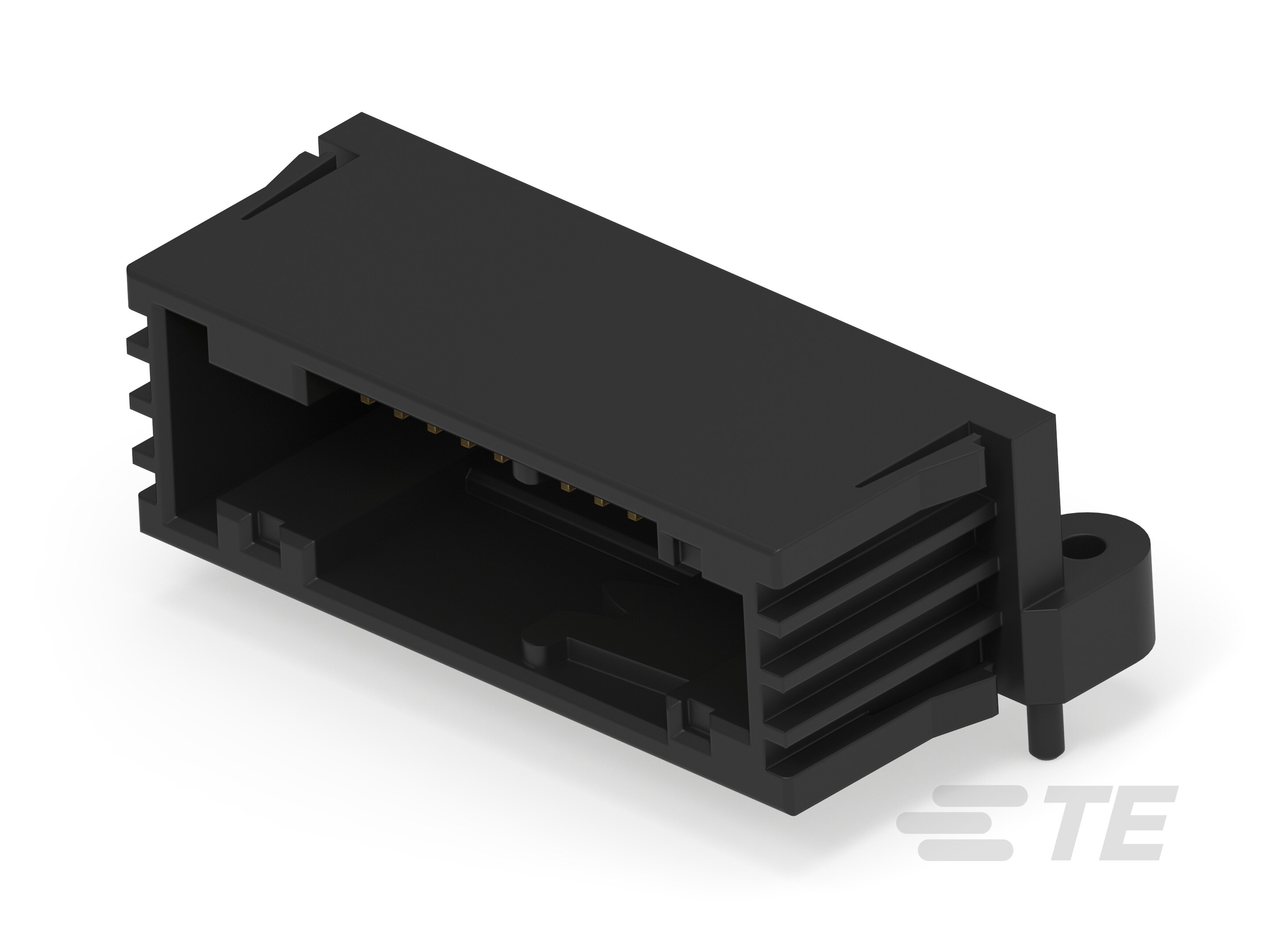

• コネクタ形状 : 角形

• 混合およびハイブリッド ヘッダ : いいえ

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 電線対基板

• ヘッダーのタイプ : 完全にシュラウド付き

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• セクション数 : 1

• シグナル極数 : 32

• PCB マウント向き : 水平

• 極数 : 32

• 列数 : 2

• 嵌合タブ厚 : .63 mm [ .025 in ]

• 嵌合タブ幅 : .63 mm [ .025 in ]

• 端子サイズ : .63mm

• 端子嵌合面のめっき仕様 : 錫

• 端子のタイプ : タブ

• PCB マウント リテンション タイプ : 取り付け穴

• 取り付け穴 : あり

• パネル マウント機能 : あり

• PCB マウント リテンション : あり

• PCB マウント アラインメント : なし

• コネクタ取り付けのタイプ : パネル マウント

• 嵌合調整 : あり

• シールド処理済み : いいえ

• 回路用途 : Signal

• コネクタおよびキーイング コード : D, B, E

• 一次製品色 : 黒

• 使用温度 (最大) (°C): 80, 105, 100, 90, 65, 85, 75, 70, 110, 120

• 使用温度 (最大) (°F): 212

• 使用温度範囲 : -40 – 120 °C [ -40 – 248 °F ]

• パッケージ数量 : 256

• 実装方法 : Tray

• PCB からのプロファイル高さ : 17 mm [ .669 in ]

• コネクタ長 : 55.8 mm [ 2.19 in ]

• 基板厚 (推奨) : 2 mm [ .078 in ]

• コネクタ幅 : 28.4 mm [ 1.11 in ]

• 公称電圧アーキテクチャ (V): 12

• PCB に対する結線方法 : スルー ホール - はんだ付け

• ピッチ : 2.54 mm [ .1 in ]
