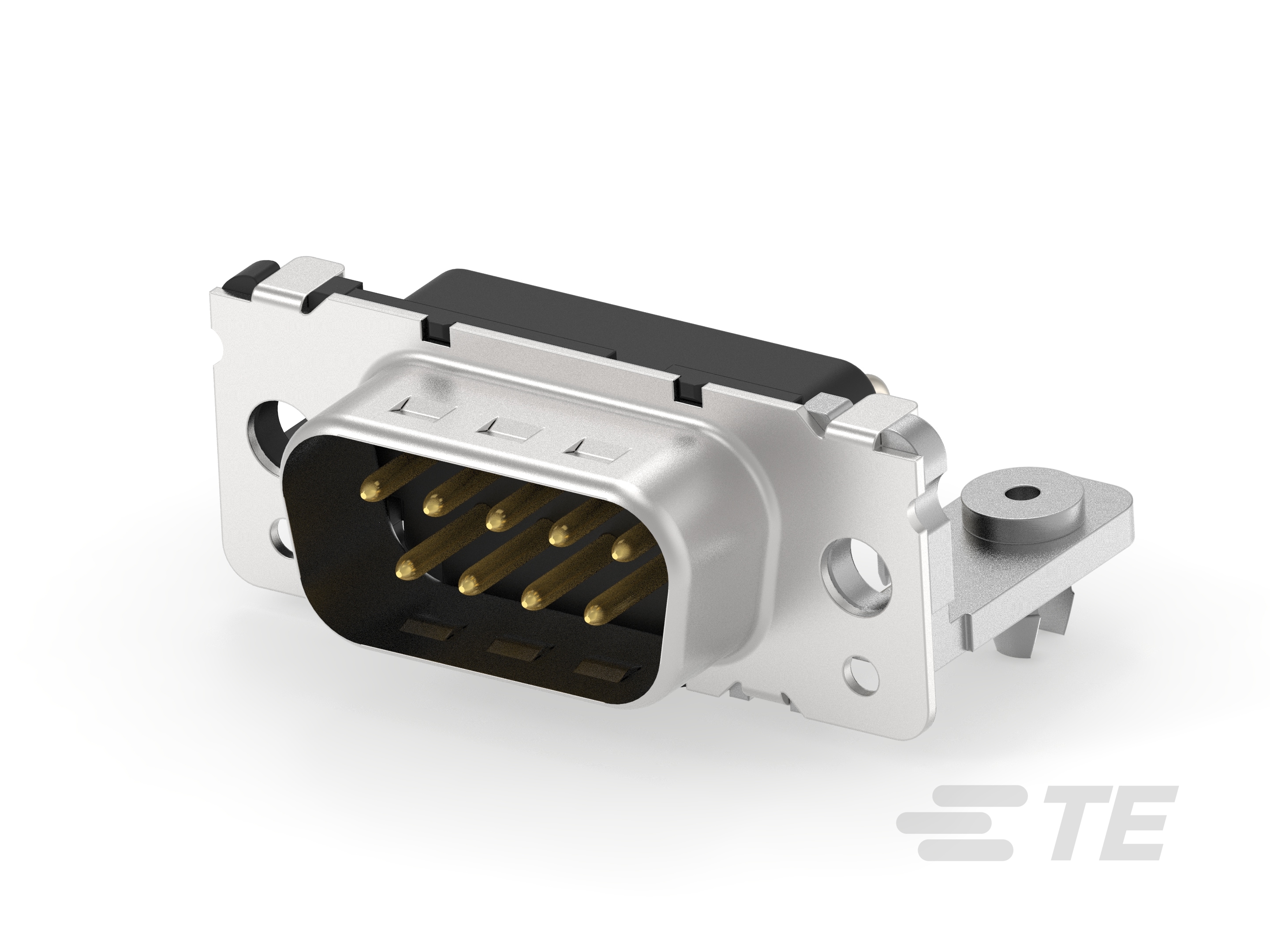

D-Sub プラグ アセンブリ: ヨーロッパ規格、ライト アングル、シェル サイズ 1、2.74mm

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• コネクタおよびハウジングのタイプ  プラグ

• 接続タイプ  ケーブル対基板

• コネクタ シェルのサイズ  1

• コネクタおよびコンタクトの嵌合先  プリント基板

• アースの機能タイプ  接地インデント, 接地ストラップ

• シェルの材料構成  総金属シェル

• 極数  9

• 列数  2

• PCB マウント向き  ライトアングル

• 一次製品色  グレー, 黒

• シェル めっき材質  錫

• コネクタ プロファイル  ヨーロッパ規格

• アセンブリ プロセスの特徴となる材料  ブラス

• 端子のベース材質  りん青銅, 銅合金

• PCB 端子結線面のめっき材料  錫

• 端子の下地めっきの材料  ニッケル

• 端子嵌合面のめっき仕様  金

• 端子嵌合面のめっき材料の厚さ (µin) 30

• 端子の形状およびフォーム  丸形

• 端子の定格電流 (最大) (A) 2.2

• コンタクト オプション  取り付け済み

• プリント基板に対する結線方法  スルー ホール - はんだ付け

• 結線ポストとテールの長さ  3.2 mm [ .126 in ]

• PCB マウント アラインメント  あり

• 取り付け穴の直径 (mm) 3, 3.1

• 取り付け穴の直径 (in) .12

• PCB マウント リテンション  あり

• PCB マウント リテンション タイプ  ボードロック, 取り付け穴

• 嵌合保持  あり, なし

• 嵌合保持のタイプ  ねじ山付きインサート、4-40 UNC, ねじ山付きインサート、4-40 UNC, メス形ねじロック、4-40 UNC

• コネクタ取り付けのタイプ  パネル マウント, ボード マウント

• アセンブリ プロセスの特徴となるめっき材料  錫

• ハウジングの材料  PBTP GF, 熱可塑性樹脂 PBTP

• シェルの材料  鋼

• ピッチ  2.74 mm [ .108 in ]

• 基板厚 (推奨) (mm) 1.57, 1.6

• 基板厚 (推奨) (in) .062, .063

• 列間スペーシング  2.84 mm [ .112 in ]

• 使用温度範囲  -55 – 125 °C [ -67 – 257 °F ]

• 回路用途  Signal

• 耐久性定格 (Cycles) 250

• UL 難燃性グレード  UL 94V-0

• 認可規格製品に適合  DIN 41652

• 実装方法  Box, Tray

• パッケージ数量  32, 100
