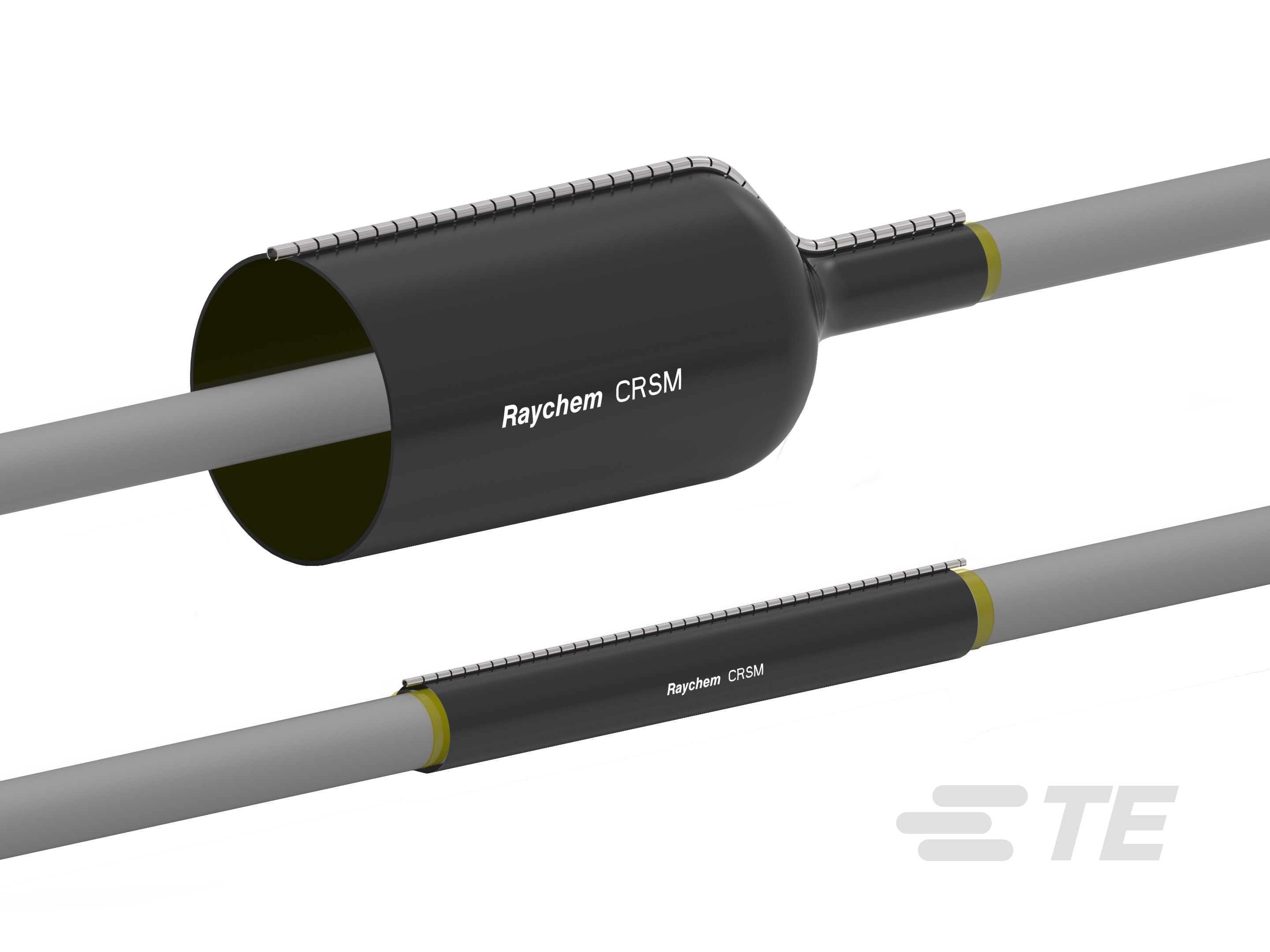

ケーブル修理用ラップアラウンドスリーブ

RAYCHEM

RAYCHEM CRSM

当社の Raychem CRSM ケーブル修理用ラップアラウンドスリーブは、1000V 電力ケーブルの絶縁、シーリング、または再被覆材として最適です。

詳細表示標準

製品の特長

電圧クラス (kV): ≤ 1
熱収縮ラップラウンドチューブの製品タイプ : スリーブ
対応しているケーブル径 (最大) (mm): 21, 27, 65, 43, 86, 200, 50, 115, 150, 120, 68, 32, 160
対応しているケーブル径 (最大) (in): 1.062, 3.385, 7.874, 2.677, 4.527, 5.905, 1.692, .826, 1.259, 2.559, 4.724, 6.299, 1.968
対応しているケーブル径 (最小) (mm): 31, 60, 17, 11, 33, 24, 103, 105, 56, 39, 32
対応しているケーブル径 (最小) (in): .669, 4.055, .433, .944, 1.259, 1.299, 4.133, 1.535, 2.204, 1.22, 2.362
燃焼性性能 : 非難燃性

より入手可能

製品	TE製品番号:	文書	対応しているケーブル径 (最大)	対応しているケーブル径 (最小)	復元時の肉厚 (最大)	伸張時の内径 (最小)	復元時の内径 (最大)	製品長さ	EU RoHS 準拠	EU ELV 準拠
CRSM-143/36-750/S(S5)	289379-001	\u88FD\u54C1\u56F3\u9762	115 mm	39 mm	1.8 mm	143 mm	-	750 mm	準拠	-
CRSM-250/98-1000/239(S1)	595947-000	\u88FD\u54C1\u56F3\u9762	150 mm	103 mm	1.7 mm	257 mm	91 mm	1000 mm	準拠	準拠
CRSM-84/20-500/239(S5)	161251-000	\u88FD\u54C1\u56F3\u9762	50 mm	24 mm	2 mm	86 mm	21 mm	500 mm	準拠	準拠
CRSM-53/13-1000	180121-000	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2.4 mm	54 mm	13 mm	1000 mm	準拠	準拠
CRSM-34/10-250/S(S10)	316675-001	\u88FD\u54C1\u56F3\u9762	27 mm	11 mm	2 mm	34 mm	-	250 mm	準拠	-
CRSM-53/13-500/S(S10)	359475-001	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2 mm	53 mm	-	500 mm	準拠	-
CRSM-53/13-250/239(S10)	401457-000	\u88FD\u54C1\u56F3\u9762	32 mm	17 mm	2 mm	54 mm	15 mm	250 mm	準拠	準拠
CRSM-143/36-2000/S(S20)	059945-001	\u88FD\u54C1\u56F3\u9762	115 mm	39 mm	1.8 mm	143 mm	-	2000 mm	準拠	-
CRSM-34/10-1500/239(S1)	445185-000	\u88FD\u54C1\u56F3\u9762	21 mm	11 mm	2.4 mm	35 mm	9 mm	1500 mm	準拠	準拠
CRSM-250/98-500/239(S1)	575247-000	\u88FD\u54C1\u56F3\u9762	150 mm	103 mm	1.7 mm	257 mm	91 mm	500 mm	準拠	準拠
CRSM-84/20-750/239(S8)	985043-000	\u88FD\u54C1\u56F3\u9762	50 mm	24 mm	2 mm	86 mm	21 mm	750 mm	準拠	準拠
CRSM-5-1200-COMMON-(B6)	232367-000	\u88FD\u54C1\u56F3\u9762	86 mm	33 mm	1.8 mm	144 mm	28 mm	1200 mm	-	-
CRSM-143/36-1200/239(S10)	EH5668-000	\u88FD\u54C1\u56F3\u9762	86 mm	33 mm	1.8 mm	144 mm	28 mm	1200 mm	準拠	準拠
CRSM-198/55-750/239(S1)	690469-000	\u88FD\u54C1\u56F3\u9762	120 mm	56 mm	2.1 mm	203 mm	50 mm	750 mm	準拠	準拠
CRSM-84/20-870	818545-000	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2.4 mm	85 mm	20 mm	870 mm	準拠	準拠
CRSM-143/36-1200/239(B10)	CR9808-000	\u88FD\u54C1\u56F3\u9762	86 mm	33 mm	1.8 mm	144 mm	28 mm	1200 mm	準拠	準拠
CRSM-34/10-500/S(S10)	832439-001	\u88FD\u54C1\u56F3\u9762	27 mm	11 mm	2 mm	34 mm	-	500 mm	準拠	-
CRSM-84/20-1000(B5)	A92884-000	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2.4 mm	85 mm	20 mm	1000 mm	非準拠	準拠
CRSM-107/29-750/S(S10)	651087-001	\u88FD\u54C1\u56F3\u9762	86 mm	32 mm	2 mm	107 mm	-	750 mm	準拠	-
CRSM-84/20-1000(B10)	842515-000	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2.4 mm	85 mm	20 mm	1000 mm	非準拠	準拠
CRSM-107/29-1000(B5)	D02250-000	\u88FD\u54C1\u56F3\u9762	86 mm	32 mm	2.4 mm	108 mm	29 mm	1000 mm	準拠	準拠
CRSM-143/36-2000/239(S20)	059945-000	\u88FD\u54C1\u56F3\u9762	86 mm	33 mm	1.8 mm	144 mm	28 mm	2000 mm	準拠	準拠
CRSM-250/98-1500/239(S1)	790949-000	\u88FD\u54C1\u56F3\u9762	150 mm	103 mm	1.7 mm	257 mm	91 mm	1500 mm	準拠	準拠
CRSM-143/36-1000/239(S1)	002611-000	\u88FD\u54C1\u56F3\u9762	86 mm	33 mm	1.8 mm	144 mm	28 mm	1000 mm	準拠	準拠
CRSM-53/13-1500/239(S1)	505955-000	\u88FD\u54C1\u56F3\u9762	32 mm	17 mm	2 mm	54 mm	15 mm	1500 mm	準拠	準拠
CRSM-198/55-1200/239(S1)	534999-000	\u88FD\u54C1\u56F3\u9762	120 mm	56 mm	2.1 mm	203 mm	50 mm	1200 mm	非準拠	準拠
CRSM-107/29-1500/239(S1)	546145-000	\u88FD\u54C1\u56F3\u9762	65 mm	31 mm	2 mm	108 mm	27 mm	1500 mm	準拠	準拠
CRSM-143/36-500/239(S5)	974023-000	\u88FD\u54C1\u56F3\u9762	86 mm	33 mm	1.8 mm	144 mm	28 mm	500 mm	準拠	準拠
CRSM-143/36-1200/S(S10)	EH5668-001	\u88FD\u54C1\u56F3\u9762	115 mm	39 mm	1.8 mm	143 mm	-	1200 mm	準拠	-
CRSM-250/98-250/S(S5)	193119-001	\u88FD\u54C1\u56F3\u9762	200 mm	105 mm	1.8 mm	250 mm	-	250 mm	準拠	-
CRSM-84/20-1000/239(S5)	953639-000	\u88FD\u54C1\u56F3\u9762	50 mm	24 mm	2 mm	86 mm	21 mm	1000 mm	非準拠	準拠
CRSM-143/36-500/S(S5)	974023-001	\u88FD\u54C1\u56F3\u9762	115 mm	39 mm	1.8 mm	143 mm	-	500 mm	準拠	-
CRSM-53/13-1000-23/239SLV	F18861-000	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2.4 mm	54 mm	13 mm	1000 mm	準拠	準拠
CRSM-34/10-750/S(S5)	822895-001	\u88FD\u54C1\u56F3\u9762	27 mm	11 mm	2 mm	34 mm	-	750 mm	準拠	-
CRSM-250/98-1200/239(B5)	D24985-000	\u88FD\u54C1\u56F3\u9762	200 mm	105 mm	1.7 mm	257 mm	91 mm	1200 mm	準拠	準拠
CRSM-53/13-1500/S(S1)	505955-001	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2 mm	53 mm	-	1500 mm	準拠	-
CRSM-34/10-1000/239(S5)	406345-000	\u88FD\u54C1\u56F3\u9762	21 mm	11 mm	2.4 mm	35 mm	9 mm	1000 mm	準拠	準拠
CRSM-107/29-1500/S(S1)	546145-001	\u88FD\u54C1\u56F3\u9762	86 mm	32 mm	2 mm	107 mm	-	1500 mm	準拠	-
CRSM-53/13-375/239(S10)	577922-000	\u88FD\u54C1\u56F3\u9762	32 mm	17 mm	2 mm	54 mm	15 mm	375 mm	準拠	準拠
CRSM-53/13-750/S(S5)	060935-001	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2 mm	53 mm	-	750 mm	準拠	-
CRSM-198/55-250/239(S5)	067269-000	\u88FD\u54C1\u56F3\u9762	120 mm	56 mm	2.1 mm	203 mm	50 mm	250 mm	準拠	準拠
CRSM-34/10-1000-23/239SLV	F89485-000	\u88FD\u54C1\u56F3\u9762	27 mm	11 mm	2.4 mm	35 mm	10 mm	1000 mm	準拠	準拠
CRSM-53/13-500/239(S10)	359475-000	\u88FD\u54C1\u56F3\u9762	32 mm	17 mm	2 mm	54 mm	15 mm	500 mm	準拠	準拠
CRSM-143/36-250/239(S5)	574837-000	\u88FD\u54C1\u56F3\u9762	86 mm	33 mm	1.8 mm	144 mm	28 mm	250 mm	準拠	準拠
CRSM-84/20-1500/S(S5)	219483-001	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2 mm	84 mm	-	1500 mm	準拠	-
CRSM-107/29-1000/S(S5)	395359-001	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	86 mm	32 mm	2 mm	107 mm	-	1000 mm	準拠	-
CRSM-84/20-1200/S(S5)	639063-001	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2 mm	84 mm	-	1200 mm	準拠	-
CRSM-198/55-1500/239(B5)	892261-000	\u88FD\u54C1\u56F3\u9762	120 mm	56 mm	2.1 mm	203 mm	50 mm	1500 mm	準拠	準拠
CRSM-198/55-1500/239(S1)	247537-000	\u88FD\u54C1\u56F3\u9762	120 mm	56 mm	2.1 mm	203 mm	50 mm	1500 mm	準拠	準拠
CRSM-143/36-1500	512946-000	\u88FD\u54C1\u56F3\u9762	115 mm	39 mm	2.4 mm	144 mm	36 mm	1500 mm	準拠	準拠
CRSM-34/10-750/239(S10)	822895-000	\u88FD\u54C1\u56F3\u9762	21 mm	11 mm	2.4 mm	35 mm	9 mm	750 mm	準拠	準拠
CRSM-143/36-1500/239(S1)	091525-000	\u88FD\u54C1\u56F3\u9762	86 mm	33 mm	1.8 mm	144 mm	28 mm	1500 mm	準拠	準拠
CRSM-143/36-1200	962244-000	\u88FD\u54C1\u56F3\u9762	115 mm	39 mm	2.4 mm	144 mm	36 mm	1200 mm	準拠	準拠
CRSM-53/13-1000/S(S5)	279727-001	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2 mm	53 mm	-	1000 mm	準拠	-
CRSM-198/55-1000/S	318575-001	\u88FD\u54C1\u56F3\u9762	160 mm	60 mm	1.8 mm	198 mm	-	1000 mm	準拠	-
CRSM-198/55-1500/S(B5)	892261-001	\u88FD\u54C1\u56F3\u9762	160 mm	60 mm	1.8 mm	198 mm	-	1500 mm	準拠	-
CRSM-84/20-250/S(S10)	996715-001	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2 mm	84 mm	-	250 mm	準拠	-
CRSM-3-870-COMMON(B6)	718465-000	\u88FD\u54C1\u56F3\u9762	50 mm	24 mm	2 mm	86 mm	21 mm	870 mm	準拠	-
CRSM-107/29-1000	922288-000	\u88FD\u54C1\u56F3\u9762	86 mm	32 mm	2.4 mm	108 mm	29 mm	1000 mm	準拠	準拠
CRSM-34/10-1200/S(S5)	006009-001	\u88FD\u54C1\u56F3\u9762	27 mm	11 mm	2 mm	34 mm	-	1200 mm	準拠	-
CRSM-53/13-750/239(S5)	060935-000	\u88FD\u54C1\u56F3\u9762	32 mm	17 mm	2 mm	54 mm	15 mm	750 mm	準拠	準拠
CRSM-198/55-250/S(S5)	067269-001	\u88FD\u54C1\u56F3\u9762	160 mm	60 mm	1.8 mm	198 mm	-	250 mm	準拠	-
CRSM-84/20-750	298891-000	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2.4 mm	85 mm	20 mm	750 mm	準拠	準拠
CRSM-198/55-1500/S(S1)	247537-001	\u88FD\u54C1\u56F3\u9762	160 mm	60 mm	1.8 mm	198 mm	-	1500 mm	準拠	-
CRSM-143/36-750/239(S5)	289379-000	\u88FD\u54C1\u56F3\u9762	86 mm	33 mm	1.8 mm	144 mm	28 mm	750 mm	準拠	準拠
CRSM-198/55-1000/239(S5)	318575-000	\u88FD\u54C1\u56F3\u9762	120 mm	56 mm	2.1 mm	203 mm	50 mm	1000 mm	非準拠	準拠
CRSM-84/20-1200/239(S5)	639063-000	\u88FD\u54C1\u56F3\u9762	50 mm	24 mm	2 mm	86 mm	21 mm	1200 mm	準拠	準拠
CRSM-84/20-1500/S(S5)	EN1025-001	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2 mm	84 mm	-	1500 mm	準拠	-
CRSM-84/20-500/S(S5)	161251-001	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2 mm	84 mm	-	500 mm	準拠	-
CRSM-53/13-1200/S(S5)	204633-001	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2 mm	53 mm	-	1200 mm	準拠	-
CRSM-53/13-250/S-CS197	EP2022-001	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2 mm	53 mm	-	250 mm	準拠	-
CRSM-84/20-600	F26433-000	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2.4 mm	85 mm	20 mm	600 mm	準拠	準拠
CRSM-53/13-1200	237497-000	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2.4 mm	54 mm	13 mm	1200 mm	準拠	準拠
CRSM-53/13-250/S(S10)	401457-001	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2 mm	53 mm	-	250 mm	準拠	-
CRSM-198/55-750/S(S1)	690469-001	\u88FD\u54C1\u56F3\u9762	160 mm	60 mm	1.8 mm	198 mm	-	750 mm	準拠	-
CRSM-53/13-1200/239(S5)	204633-000	\u88FD\u54C1\u56F3\u9762	32 mm	17 mm	2 mm	54 mm	15 mm	1200 mm	準拠	準拠
CRSM-34/10-1000/S(S5)	406345-001	\u88FD\u54C1\u56F3\u9762	27 mm	11 mm	2 mm	34 mm	-	1000 mm	準拠	-
CRSM-107/29-1200/239(S5)	058479-000	\u88FD\u54C1\u56F3\u9762	65 mm	31 mm	2 mm	108 mm	27 mm	1200 mm	-	準拠
CRSM-250/98-500/S(S1)	575247-001	\u88FD\u54C1\u56F3\u9762	200 mm	105 mm	1.8 mm	250 mm	-	500 mm	準拠	-
CRSM-34/10-500/239(S10)	832439-000	\u88FD\u54C1\u56F3\u9762	21 mm	11 mm	2.4 mm	35 mm	9 mm	500 mm	準拠	準拠
CRSM-84/20-870(B25)	F20283-000	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2.4 mm	85 mm	20 mm	870 mm	準拠	準拠
CRSM-53/13-380/S(S10)	577922-001	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2 mm	53 mm	-	375 mm	準拠	-
CRSM-107/29-1000/239(S5)	395359-000	\u88FD\u54C1\u56F3\u9762	65 mm	31 mm	2 mm	108 mm	27 mm	1000 mm	準拠	準拠
CRSM-34/10-200	657871-000	\u88FD\u54C1\u56F3\u9762	27 mm	11 mm	2.4 mm	35 mm	10 mm	200 mm	準拠	準拠
CRSM-53/13-600/S(S10)	197929-001	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2 mm	53 mm	-	600 mm	準拠	-
CRSM-143/36-1000/239(B5)	297113-000	\u88FD\u54C1\u56F3\u9762	86 mm	33 mm	1.8 mm	144 mm	28 mm	1000 mm	準拠	準拠
CRSM-34/10-1200	542765-000	\u88FD\u54C1\u56F3\u9762	27 mm	11 mm	2.4 mm	35 mm	10 mm	1200 mm	準拠	準拠
CRSM-53/13-200	633602-000	\u88FD\u54C1\u56F3\u9762	43 mm	17 mm	2.4 mm	54 mm	13 mm	200 mm	準拠	準拠
CRSM-84/20-870/239-SLV	294853-000	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2.4 mm	85 mm	20 mm	870 mm	準拠	準拠
CRSM-250/98-1000/S(S1)	595947-001	\u88FD\u54C1\u56F3\u9762	200 mm	105 mm	1.8 mm	250 mm	-	1000 mm	準拠	-
CRSM-84/20-1200	721359-000	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2.4 mm	85 mm	20 mm	1200 mm	準拠	準拠
CRSM-84/20-350/S-CS288	CN2266-001	\u88FD\u54C1\u56F3\u9762	68 mm	24 mm	2 mm	84 mm	-	350 mm	準拠	-
CRSM-34/10-1200/239(S5)	006009-000	\u88FD\u54C1\u56F3\u9762	21 mm	11 mm	2.4 mm	35 mm	9 mm	1200 mm	準拠	準拠
CRSM-107/29-250/239(S10)	113107-000	\u88FD\u54C1\u56F3\u9762	65 mm	31 mm	2 mm	108 mm	27 mm	250 mm	準拠	準拠
CRSM-143/36-1000/S(B5)	297113-001	\u88FD\u54C1\u56F3\u9762	115 mm	39 mm	1.8 mm	143 mm	-	1000 mm	準拠	-
CRSM-107/29-1200	337100-000	\u88FD\u54C1\u56F3\u9762	86 mm	32 mm	2.4 mm	108 mm	29 mm	1200 mm	準拠	準拠
CRSM-250/98-250/239(S5)	193119-000	\u88FD\u54C1\u56F3\u9762	150 mm	103 mm	1.7 mm	257 mm	91 mm	250 mm	準拠	準拠
CRSM-198/55-1200/S(S1)	534999-001	\u88FD\u54C1\u56F3\u9762	160 mm	60 mm	1.8 mm	198 mm	-	1200 mm	準拠	-
CRSM-143/36-1000/S(S1)	002611-001	\u88FD\u54C1\u56F3\u9762	115 mm	39 mm	1.8 mm	143 mm	-	1000 mm	準拠	-
CRSM-198/55-1200	011551-000	\u88FD\u54C1\u56F3\u9762	160 mm	60 mm	2.4 mm	203 mm	55 mm	1200 mm	準拠	準拠

概要

当社の Raychem CRSM ラップアラウンドスリーブはケーブルに容易に密着し、外部ジャケットの修理や防湿に役立ちます。

当社の Raychem CRSM ケーブル修理用ラップアラウンドスリーブは、熱収縮技術を使用して設計されています。 このクロージャシステムは、突出したレールプロファイルと、特殊な工具なしで取り付けられるステンレス鋼のチャネルで構成されています。ラップアラウンド熱収縮ケーブルジャケット修理用スリーブを加熱すると、本来の押し出し成形直径まで収縮し、ケーブル形状に密着します。ホットメルトシール材により、確実な環境密閉性が得られます。このケーブル修理用ラップアラウンドスリーブはハロゲンフリーで紫外線安定性が高いため、過酷な環境でも長期間信頼性が維持されます。

このラップアラウンドスリーブは主に 1000V 電力ケーブルの絶縁、シーリング、再被覆材、および中電圧電力ケーブルのケーブルジャケットの修理に使用しますが、さまざまな基材の保護にも役立ちます。

当社のラップアラウンドシステムは非常に取り付けやすく、特に設置スペースが狭い場合や手が届きにくい場合に適しています。

主な特長

特殊な工具なしで取り付けられるチャネルのおかげで、迅速かつ簡単に設置可能
信頼性の高いクロージャシステムと、優れた接着性による環境的密閉

架橋ポリオレフィン材料、ハロゲンフリー、非腐食性
RoHS および REACH に準拠
通常の条件下で保管した場合、保管寿命に制限はない
ANSI C119.1 および EN 50393:2015 に適合

ケーブル修理用ラップアラウンドスリーブ

グリッドの信頼性の向上

TE の Raychem 絶縁保護材料ソリューション

当社の電源ケーブルラップ製品をご覧ください

FAQ

よくある質問 (FAQ)

Q: TE の Raychem CRSM ラップアラウンドスリーブはどのような用途に使用できますか?

A: この Raychem ラップアラウンドスリーブは、ケーブルの外部ジャケットの修理や防湿に使用できます。このクロージャシステムは、突出したレールプロファイルとステンレス鋼のチャネルで構成されています。

Q: このラップアラウンドスリーブはどのような種類のケーブルに使用できますか?

A: このラップアラウンドスリーブは、1000V 電力ケーブルの絶縁、シーリング、再被覆材、および中電圧電力ケーブルのケーブルジャケットの修理に使用します。また、設置スペースが狭い場所や手が届きにくい場所でのさまざまな基材の保護にも役立ちます。

Q: この熱収縮ラップアラウンドスリーブの素材は何ですか?

A: このラップアラウンドスリーブは Raychem 熱収縮材でできています。この特別に配合された中肉の架橋ポリオレフィンは、加熱すると本来の押し出し成形直径まで収縮します。熱収縮材を構成するポリマ材料には高エネルギの電子線が照射されており、これによって隣接する分子の永続的な架橋 (分子間結合) が形成されます。架橋によって熱収縮材の融解特性が失われ、結晶融点を超える温度まで加熱しても融解しなくなります。この温度を超えると熱収縮が広がり、そのとき形成された形状は、温度が再び結晶融点以下に下がってもそのまま維持されます。

Raychem 熱収縮修理用スリーブを適切に取り付けると、長期にわたってその性能が維持され、グリッドのコネクティビティと信頼性の向上に数十年間寄与します。

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

使用条件

環境抵抗 防水, 湿度, 屋外暴露, 雨, 塩水, 汚染水
流体抵抗タイプ 変圧器油, 炭化水素
燃焼性性能 非難燃性

動作/用途

熱抵抗 低温に適用可能, 低温に適用可能、高温に適用可能、難燃性
海洋およびオフショアの認定造船 いいえ, はい
UV 安定性はい
機械抵抗 対機械的衝撃または損傷, 対機械的衝撃
電力コンポーネントの用途のタイプ地下

その他

製品用途 ケーブルジャケット, ケーブルジャケット修理
EU RoHS 準拠 準拠, 非準拠
EU ELV 準拠準拠

ボディの特徴

一次製品の材料 架橋ポリオレフィン
一次製品色黒
柔軟性 セミリジッド
収縮率 >3:1

製品のタイプの特徴

コーティングスタイル インライン
据え付け技術 熱収縮
電力コンポーネントオプション チャネルとクリップ, チャネル付き
接着剤コーティングあり
熱収縮ラップラウンドチューブの製品タイプ スリーブ
壁面のスタイル (接着剤を除く) 単一

業界スタンダード

認可規格製品に適合 IEC 60684-2, IEC 60684-3-247, IEC 60684-3-246, EN 50393, IEC 60684-3-214, ANSI C119.1, HD631.2

製品在庫状況

在庫状況 ワールドワイド

電気的特性

電圧クラス (kV) ≤ 1

寸法

対応しているケーブル径 (最大) (mm) 21, 27, 65, 43, 86, 200, 50, 115, 150, 120, 68, 32, 160
対応しているケーブル径 (最大) (in) 1.062, 3.385, 7.874, 2.677, 4.527, 5.905, 1.692, .826, 1.259, 2.559, 4.724, 6.299, 1.968
対応しているケーブル径 (最小) (mm) 31, 60, 17, 11, 33, 24, 103, 105, 56, 39, 32
対応しているケーブル径 (最小) (in) .669, 4.055, .433, .944, 1.259, 1.299, 4.133, 1.535, 2.204, 1.22, 2.362
肉厚中
復元時の肉厚 (最大) (mm) 2.1, 1.8, 1.7, 2.4, 2
伸張時の内径 (最小) (mm) 84, 203, 86, 53, 144, 198, 35, 143, 108, 85, 54, 34, 107, 250, 257
伸張時の内径 (最小) (in) 5.669, 7.992, 7.795, 9.842, 2.086, 10.118, 3.346, 2.125, 1.338, 4.251, 10.11, 3.307, 4.212, 1.377, 3.385, 5.629
復元時の内径 (最大) (mm) 20, 13, 27, 36, 21, 91, 9, 29, 15, 28, 50, 10, 55
製品長さ (mm) 600, 200, 650, 1500, 250, 150, 375, 2000, 750, 400, 870, 500, 1000, 350, 1200
製品長さ (in) 29.59, 78.74, 19.685, 47.244, 14.763, 39.37, 29.527, 5.905, 13.779, 59.055, 15.748, 34.251, 9.846, 23.622, 9.842, 7.874
