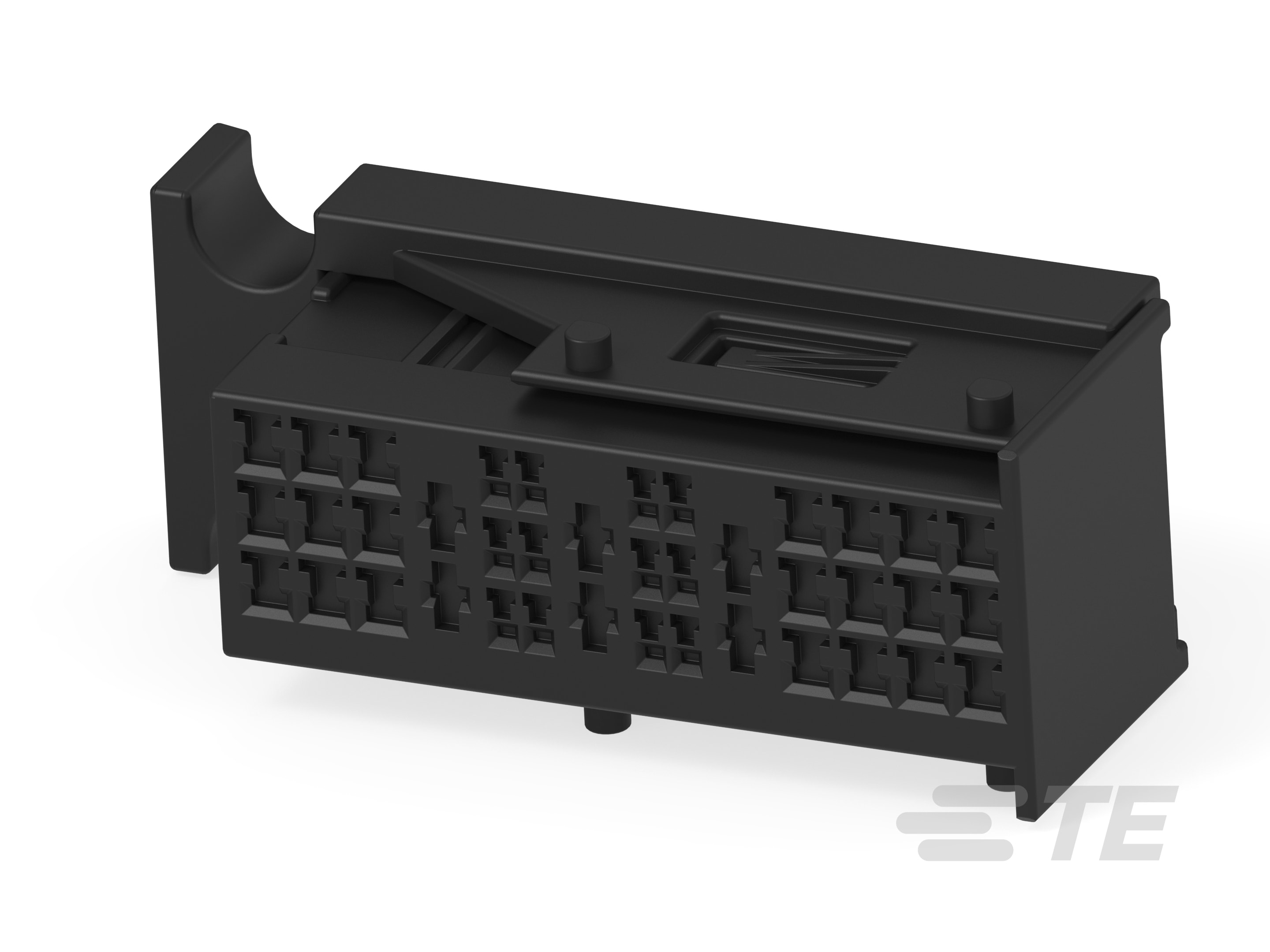

936405-2
39 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.5 mm / 4 mm [.1 in / .157 in] Centerline, Black, Multilock Connector System
936405-2
39 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.5 mm / 4 mm [.1 in / .157 in] Centerline, Black, Multilock Connector System
-
- Multilock Steckverbindersystem
- Interne TE-Nummer 936405-2
- TE-interne Beschreibung: HYBRID 39P PLUG ASSY BLK
- Alle MULTILOCK, STECKVERBINDERGEHÄUSE (125)
-
Anzahl der Positionen : 39
-
Steckverbinder- und Gehäusetyp : Buchsengehäuse
-
Steckzungenbreite (mm): 1, 2.3, 2.8
-
Steckzungenbreite (in): .04, .09, .11
-
Steckverbindersystem : Draht-an-Draht
-
Mitte-Mitte-Abstand (Pitch) (mm): 2.5, 4
-
Mitte-Mitte-Abstand (Pitch) (in): .1, .157
Dokumente
Produktzeichnungen
- PLUG ASSEMBLY FOR HYBRID 39P ENG_CD_936405_C.pdf Englisch
CAD-Dateien
-
ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
- 3D PDF 3D_CVM_CVM_936405-2_C.pdf 3D
- Kundenmodell ENG_CVM_CVM_936405-2_C.2d_dxf.zip Englisch
- ENG_CVM_CVM_936405-2_C.3d_igs.zip Englisch
- ENG_CVM_CVM_936405-2_C.3d_stp.zip Englisch
Datenblätter/Katalogseiten
- MULTILOCK Connector System ENG_CS_1654355_MULTILOCK_0911.pdf Englisch
