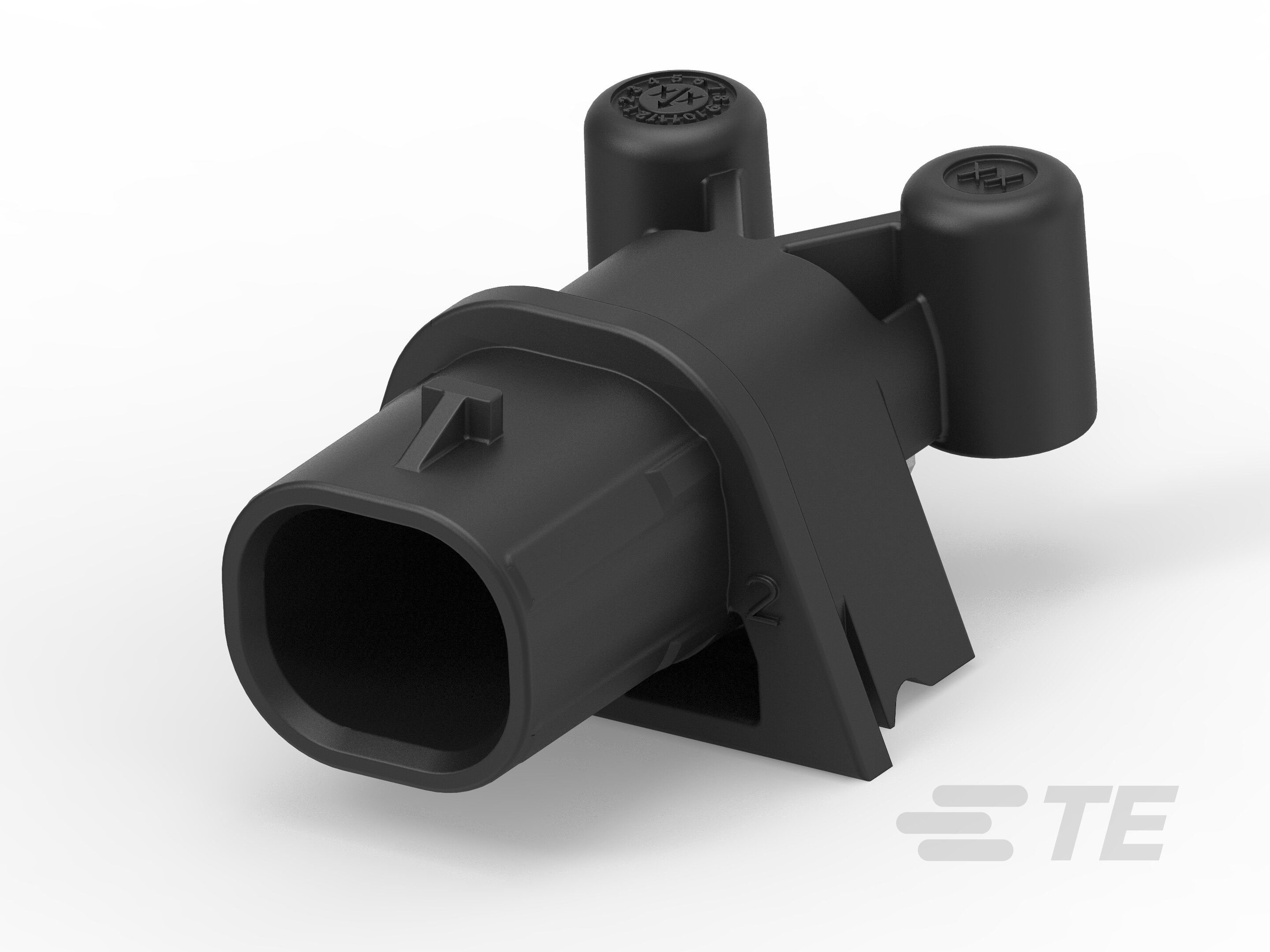

enetSEAL+ イーサネット コネクタ ヘッダ

信頼性の高い高速データ伝送

  • 最適化された端子ピッチ – 単一ツイストペア チャネルの 100BASE-T1 において、低い信号損失、最小限の電磁干渉 (EMI)、一貫したデータ完全性を実現します。
  • 高性能端子 – 金めっきされた MCON 1.2 CB 端子を備えており、過酷な環境下でも抵抗を低減して信号伝送を向上させます。



過酷な環境に耐える密閉性

  • IP6K7 定格の侵入保護 – ほこり、湿気、水の侵入を防ぐ密閉性があり、産業用途や自動車用途において長期的な耐久性を提供します。
  • 耐振動性構造 – 高振動環境向けに設計されており、ヘビーデューティー交通機関、建設車両、農業用車両での信号の途絶や接続障害のリスクを軽減します。
  • 耐温度性 – -40°C ~ +125°C (-40°F ~ 257°F) の極端な温度でも確実に機能するため、屋外や車載ネットワークでの使用に適しています。



簡単な取り付け、組み立て、メンテナンス

  • 工具不要の取り付け – 専用工具を使用せずにプリント基板にすばやく簡単に取り付けることができ (PCB マウント ヘッダ)、組み立て時間が短縮されます。
  • 標準化された MCON 1.2 CB 端子 – 既存の TE 工具に適合しており、施工やフィールド サービスがより効率的になります。
  • 保守しやすい設計 – 端子の取り外しと交換は簡単なハンド ツールで行えるため、ダウンタイムが最小限に抑えられ、メンテナンス コストを削減できます。



確実な嵌合と PCB 保持

  • ロック インタフェース – 不慮の接続外れを防ぎ、高振動環境でも安定した確実な接続を維持します。
  • PCB 取り付けの保持 – 取り付けねじと位置合わせ機能が含まれているため、機械的安定性が高く、ボード上での配置の信頼性が向上します。
  • 完全シュラウド付きヘッダ – 外部の衝撃や異物から端子を保護し、長期にわたって電気的性能を維持します。



コンパクトかつ省スペースで汎用性の高い設計

  • スモール フォーム ファクタ – 20 mm のチューブに収まるよう設計されており、TE が提供する防水型イーサネット コネクタの中で最小です。
  • 電線対基板の柔軟性 – 垂直および水平の PCB マウント構成が用意されており、設計をコンパクト化するために配置オプションを柔軟に選択できます。
  • 20 ~ 22 AWG UTP ケーブルをサポート – さまざまなタイプのイーサネット ケーブルに対応しており、自動車、産業、商業用途においてカスタマイズされたネットワーク アーキテクチャを実現します。



将来の要件や業界のニーズへの対応

  • 自動車グレード準拠 – USCAR2 規格の要件を満たしているため、車載イーサネット仕様を遵守することができ、商用車において長期にわたる信頼性が得られます。
  • 幅広い適合性 – MATEnet インサート、ヘビー デューティー防水型コネクタ シリーズ、次世代車両ネットワーク アーキテクチャとシームレスに連携します。
  • 拡張可能なネットワーク統合 – 将来を見据えたトランスポーテーション用途のために、100 Mbps イーサネット バックボーン、センサ データ伝送、クラウド コネクティビティをサポートしています。

enetSEAL+ イーサネット コネクタ ヘッダを選ぶ理由

  • 業界で実証済みの技術: 高振動用途において定評のある MCON 1.2 CB 端子システムが採用されています。
  • 容易なメンテナンスと現場での修理: 端子の取り外しと交換は簡単なハンド ツールを使用して行えるため、ダウンタイムが短縮されます。
  • 既存システムとのシームレスな統合: MATEnet インサートや TE のヘビー デューティー防水型コネクタ シリーズに適合しています。
  • 将来を見据えた車両アーキテクチャをサポート: 次世代トランスポーテーション システムにおいて高速なデータ転送を可能にします。
enetSEAL+ イーサネット ヘッダ - 高速で確実な電線対基板イーサネット接続。

主な特長:

enetSEAL+ イーサネット コネクタ ヘッダ

特長 説明
コネクタ システム 電線対基板
ヘッダのタイプ
完全シュラウド
防塵防水性能 IP6K7
動作電圧 33 VDC/33 VAC
使用温度 -40°C ~ +125°C (-40°F ~ +257°F)
端子システム MCON 1.2 CB
PCB 取り付けオプション 垂直、水平
コネクタ形状 角形
コンタクトめっき ニッケル下地に金 (Au) めっき
端子サイズ 8 mm、1.2 mm
嵌合保持 ロック インタフェース
PCB 保持 取り付けねじ
回路用途 電力
シールド なし
ピッチ 2.5 mm (0.1 インチ)
取り付け穴 あり
嵌合調整 あり
PCB 端子結線 スルー ホール - はんだ付け



コネクタのバリエーションと型番



ヘッダのタイプ キーイング コード 型番
180° ヘッダ (シール組み込み済み)
コード A 2325102-1
フランジ付き 180° ヘッダ (シール組み込み済み) コード A 2325102-7
180° ヘッダ (シール材塗布済み) コード A 2325103-1
フランジ付き 180° ヘッダ (シール材塗布済み) コード A 2325103-7
90° ヘッダ (シール材塗布済み) コード A 2339032-1



付属品および端子



付属品 パネル厚 型番
取り付けクリップ 4.5 mm 2325098-2
取り付けクリップ 3.5 mm 2325098-4
取り付けクリップ 3.0 mm 2325098-6
取り付けクリップ 2.0 mm 2325098-7
取り付けクリップ 1.0 mm 2325098-8
ワイヤ ドレス バックシェル ストレート 2272168-1



端子オプション:

  • MCON 1.2 CB 端子:
    • 金めっき (20 AWG) – 1670144-2 (メス)、1718350-2 (オス)
    • 銀めっき (22 AWG) – 1534594-3 (メス)、1718348-3 (オス)

ご要望に応じて、その他の端子サイズとめっきもご用意できます。

実世界での用途

enetSEAL+ イーサネット コネクタ ヘッダ

enetSEAL+ イーサネット コネクタ ヘッダは、以下の用途のために単一ツイストペア チャネル イーサネット ソリューションを実現します。


キャビン内ネットワーク:

  • イーサネット バックボーン (100/1000BASE-T1)
  • カメラ システム
  • ディスプレイおよびインフォテインメント ユニット
  • ゲートウェイおよびネットワーク スイッチ



シャーシおよび外装用途:

  • レーダ/LiDAR センサ コネクティビティ
  • 遠隔計測システム
  • 防水型コントローラおよび ECU 接続



これらのヘッダは、過酷な振動、湿気、汚染物質に耐えられるよう設計されており、産業用車両やヘビーデューティー車両において信頼性の高いコネクティビティを提供します。





TE ConnectivityenetSEAL+ イーサネット コネクタ ヘッダは、産業車両および商用車に対して防水型の堅牢な高速イーサネット接続を提供します。簡単に取り付け可能で堅牢な耐振動性と長期にわたる信頼性を備えたこれらのヘッダは、ネットワーク バックボーン、センサ アレイ、車両対クラウド間のコネクティビティに適しています。

FAQ

Q: 産業車両および商用車向けの enetSEAL+ イーサネット コネクタ ヘッダの主な利点は何ですか?

A: enetSEAL+ イーサネット コネクタ ヘッダは、過酷な環境下で堅牢かつ高速なイーサネット接続を可能にするために設計されています。主な利点は次のとおりです。

  • IP6K7 定格の密閉性により、ほこり、湿気、水の侵入を防ぎます。
  • MCON 1.2 CB 端子が採用されているため、耐振動性が高く、長期にわたって耐久性が持続します。
  • 100BASE-T1 イーサネットに対応しており、シングルペア UTP ケーブルで高速データ伝送を実現します。
  • 工具不要の取り付けと PCB 保持により、簡単かつ確実に取り付けることができます。
  • コンパクトで省スペースな設計により、自動車、建設、農業ネットワークに組み込むことができます。



Q: enetSEAL+ イーサネット コネクタ ヘッダは、従来の M12 および CAN コネクタと比べてどうですか?

A: enetSEAL+ イーサネット コネクタ ヘッダは、従来の M12 および CAN ベースのイーサネット コネクタに代わるよりコンパクトで効率的なコネクタであり、以下を備えています。

  • 完全にシュラウドされた耐振動設計に密閉された電線対基板接続。
  • 高速 100BASE-T1 イーサネット伝送。これにより、配線の複雑さが軽減され、ネットワーク効率が向上します。
  • スルーホールはんだ付けによる PCB 結線。これにより、過酷な環境下でも確実かつ安定した接続が可能になります。
  • 垂直および水平 PCB 構成などの汎用的な取り付けオプション。これにより、商用車内の狭いスペースでの使用に適しています。



Q: enetSEAL+ イーサネット コネクタ ヘッダはどのような用途に最も適していますか?

A: enetSEAL+ イーサネット コネクタ ヘッダは、次のような産業および商業輸送用途向けに最適化されています。

  • キャビン内イーサネット ネットワーク – 100BASE-T1 バックボーン、ディスプレイ、カメラ、インフォテインメント システムをサポートします。
  • 車両センサの統合 – 自律車両アーキテクチャにおいて、レーダ、LiDAR、遠隔計測データを接続できます。
  • 防水型 ECU およびコントローラ用途 – ネットワーク ゲートウェイ、配電ユニット、制御モジュールのために確実な電線対基板接続を提供します。
  • シャーシおよび外装のコネクティビティ – スマート車両診断や車両対クラウド通信のための高速データ伝送を可能にします。



他の FAQ を見る

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • コネクタ製品タイプ  コネクタ アセンブリ

  • コネクタ形状  角形

  • 混合およびハイブリッド ヘッダ  いいえ

  • 防水性  はい

  • コネクタおよびコンタクトの嵌合先  プリント基板

構成の特徴

  • セクション数  1

  • シグナル極数  2

  • PCB マウント向き  ライトアングル, 垂直

電気的特性

  • 動作電圧 (VDC) 33

  • 動作電圧 (VAC) 33

ボディの特徴

  • コネクタおよびキーイング コード  A

  • 一次製品色 

端子の特徴

  • 嵌合タブ幅  1.2 mm [ .047 in ]

  • 嵌合タブ厚  .6 mm [ .024 in ]

結線の特徴

  • PCB に対する結線方法  スルー ホール - はんだ付け

機械的アタッチメント

  • PCB マウント リテンション タイプ  取り付けねじ

  • 取り付け穴  あり

  • 嵌合保持のタイプ  ロック インタフェース

  • コネクタ取り付けのタイプ  ボード マウント

使用条件

  • 使用温度 (最大)  125 °C [ 257 °F ]

  • 使用温度範囲  -40 – 125 °C [ -40 – 257 °F ]

動作/用途

  • シールド処理済み  いいえ

  • 回路用途  電源

業界スタンダード

  • IP 定格  IP6K7

実装の特徴

  • パッケージ数量  45, 64

参照番号

  • TE用番号 CAT-AI5-EPH
