分圧器 (電位差)

分圧器 (電位差)-CAT-CAPS0025
  • MEAS
|
  • MEAS PT8101

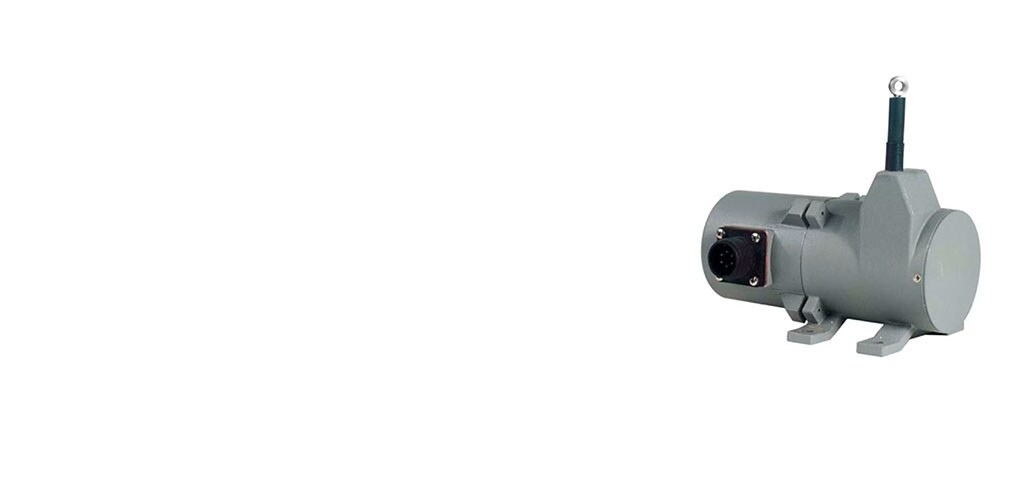

PT8101 シリーズのポテンショメータ分圧器は、最大レンジ 60 インチでの線形位置測定が求められる工場や過酷な環境で基本的なパネル メータまたはプログラマブル コントローラと組み合わせて使用します。
詳細表示 標準
TEとつながる

製品の特長

  • 位置センサ製品タイプ : インダストリアル ストリング式ポテンショメーター | 速度制限システム

  • 幅広いストローク範囲 (mm): 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524

  • 幅広いストローク範囲 (in): 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60

  • 出力信号のタイプ : 分圧器 (電位差)

  • 精度 (% of FS): ±.1 | ±.15 | ±1

  • 修復性 (% of FS): .02

より入手可能

LADD Inc
概要
PT8101 ポテンショメータ分圧器は、最大 60 インチでの線形位置測定が求められる工場や過酷な環境で基本的なパネル メータまたはプログラマブル コントローラと組み合わせて使用します。

革新的なケーブル作動式センサ製品ラインに属する PT8101 ポテンショメータ分圧器ストリング ポットは、ボディを固定面に取り付けてケーブルを可動オブジェクトに接続するだけで、数分で設置できます。完全な平行度調整なしで動作し、ステンレス鋼ケーブルを収納した状態の寸法はわずか 5 インチです。 ケーブル作動式センサは、設置が簡単なうえ、高い信頼性を備え、ロッドタイプの測定機器が不向きな場所にも適しています。

特長

  • 60 インチ (1,524 mm) までの絶対線形位置
  • アルミニウムまたはステンレス鋼のエンクロージャ オプション
  • フリーリリースによる損傷を防ぐ VLS オプション
  • IP68 保護等級
  • NEMA 6 保護等級
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 位置センサ製品タイプ  インダストリアル ストリング式ポテンショメーター | 速度制限システム

ボディの特徴

  • ケースの材質  303 ステンレス鋼 | 316 ステンレス鋼 | アルミニウム | ステンレス鋼

寸法

  • 幅広いストローク範囲 (mm) 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524

  • 幅広いストローク範囲 (in) 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60

使用条件

  • 精度 (% of FS) ±.1 | ±.15 | ±1

  • 使用温度範囲  -40 – 90 °C [ -40 – 194 °F ]

動作/用途

  • 出力信号のタイプ  分圧器 (電位差)

業界スタンダード

  • IP 定格  IP65 | IP67 | IP68

その他

  • エンコーダ ドライブ  いいえ

  • 修復性 (% of FS) .02

  • 測定ケーブル  直径 .031 インチ裸ステンレス鋼 | 直径 .034 インチ ナイロンコーティング ステンレス鋼 | 直径 .047 インチ ステンレス鋼 | 直径 .058 インチ PVC ジャケット付きベクトラ ファイバ
