概要

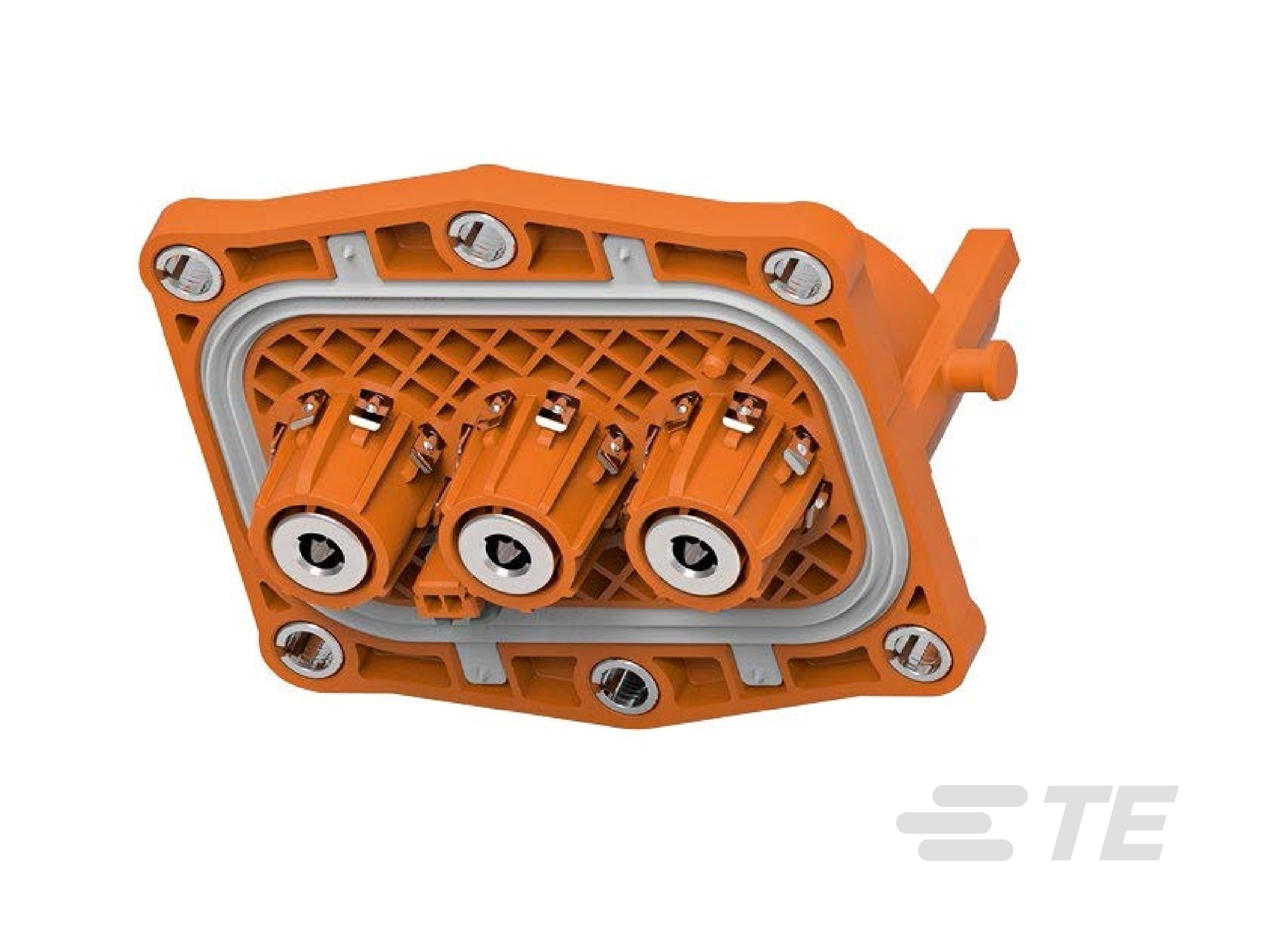

高電圧 (HV) ヘッダ

自動車接続システムおよび高電圧電気の分野に 50 年以上の実績を持つ TE は、安全性、効率性、信頼性に優れた方法でハイブリッド車と E モビリティの実用化に必要とされる接続を提供することができます。TE の幅広い高電圧 (HV) コネクタは、ハイブリッド車および電気自動車に必要とされるすべてのインタフェースに対応します。

回路 密閉済み 向き タブ幅 ハイブリッド 結線方法
2-5 はい 90° | 180° 8・11・その他多数 はい ケーブル | ブスバー
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 防水性  はい

  • コネクタおよびコンタクトの嵌合先  プリント基板

  • コネクタ形状  角形

  • 接続タイプ  電線対電線, 電線対デバイス, 電線対基板, 電線対パネル

  • 混合およびハイブリッド ヘッダ  はい, いいえ

  • ヘッダーのタイプ  完全にシュラウド付き

  • PCB コネクタ アセンブリのタイプ  PCB マウント ヘッダ

構成の特徴

  • セクション数  1, 3

  • シグナル極数  1, 2, 7

  • PCB マウント向き  垂直, 水平

  • 列数  1, 2

  • 極数  1, 2, 3, 5, 7

電気的特性

  • 定格電圧 (最大) (VAC) 850

  • 動作電圧 (VDC) 750, 850

  • 公称電圧アーキテクチャ (V) 750, 850

  • 定格電圧 (最大) (VDC) 600, 750, 850

  • 動作電圧 (VAC) 850

ボディの特徴

  • 一次製品色  オレンジ, 黒

  • コネクタおよびキーイング コード  E, F, A, B, C, D

端子の特徴

  • 嵌合タブ幅 (mm) 1.2, 2.8, 6.3, 6.5

  • 嵌合タブ幅 (in) .062, .11, .248, .255

  • 端子サイズ  8mm, 6.3mm

  • 嵌合タブ厚 (mm) .6, .8

  • 嵌合タブ厚 (in) .023, .031

  • 嵌合ピンの直径 (mm) 8, 11

  • 嵌合ピンの直径 (in) .314, .433

  • 端子のタイプ  タブ, ピン

  • 端子嵌合面のめっき仕様  銀, 銀 (Ag)

  • 端子の定格電流 (最大) (A) 40, 54

機械的アタッチメント

  • パネル マウント機能  なし, あり

  • 嵌合調整  あり

  • 取り付け穴  なし, あり

  • 嵌合保持のタイプ  ロック インタフェース

  • PCB マウント アラインメント  なし, あり

  • PCB マウント リテンション  なし, あり

  • 嵌合保持  あり

  • コネクタ取り付けのタイプ  パネル マウント, ボード マウント

ハウジングの特徴

  • ピッチ (mm) 9.4, 10.4, 11.5, 12, 23

  • ピッチ (in) .37, .409, .452, .472, .905

寸法

  • 基板厚 (推奨)  6.3 mm [ .248 in ]

  • PCB からのプロファイル高さ  39.5 mm [ 1.55 in ]

  • コネクタ長 (mm) 35, 45.4, 50, 69, 82, 113.2

  • コネクタ長 (in) 1.37, 1.78, 1.96, 1.968, 2.71, 3.22, 4.45

  • コネクタ幅 (mm) 15.4, 38.1, 40.6, 50, 50.4, 64.3

  • コネクタ幅 (in) .606, 1.5, 1.59, 1.96, 1.968, 2.53

使用条件

  • 使用温度範囲 (°C) -40 – 140, -40 – 125

  • 使用温度範囲 (°F) -40 – 284, -40 – 257

  • 使用温度 (最大) (°C) 65, 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130, 140

  • 使用温度 (最大) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284

動作/用途

  • シールド処理済み  はい, いいえ

  • 回路用途  Signal, 電源

業界スタンダード

  • IP 定格  IP67, IP6K9K, IP6K7

  • UL 難燃性グレード  なし, UL 94HB

実装の特徴

  • 実装方法  パッケージ, Box, Carton, Tray

  • パッケージ数量  1, 36, 40, 50, 108, 1000

参照番号

  • TE用番号 CAT-HVH5375
