中肉厚熱収縮チューブ

RAYCHEM

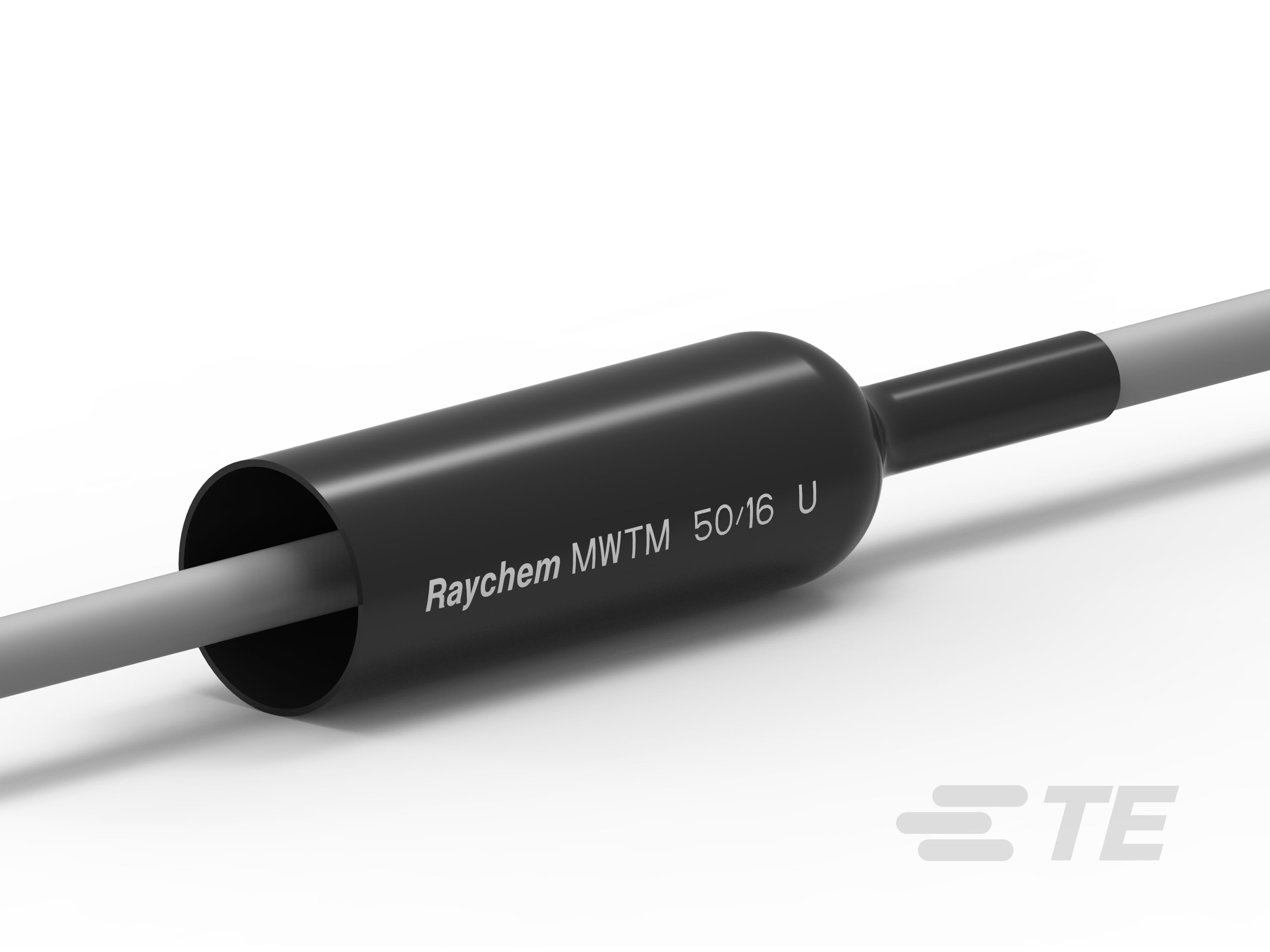

RAYCHEM MWTM

当社の Raychem MWTM 中肉熱収縮チューブは、低電圧ケーブル付属品の絶縁、および低・中電圧ケーブルやケーブル付属品のシーリングと保護を目的に設計されています。

詳細表示標準

製品の特長

在庫状況 : 欧州、中東、アフリカ地域, アジア, アメリカ, オーストラリア、ニュージーランド、太平洋諸島, 中国, ワールドワイド
燃焼性性能 : 非難燃性
接着剤コーティング : なし, あり
対応しているケーブル径 (最大) (mm): 9, 126, 57, 144, 162, 31.5, 27, 220, 86, 14.5, 22.5, 45, 77, 104, 68, 255
対応しているケーブル径 (最大) (in): 1.24, 3.031, 1.062, .57, 3.385, 2.677, .354, 8.661, .885, 1.771, 6.377, 5.669, 10.039, 4.96, 2.244, 4.094
対応しているケーブル径 (最小) (mm): 13, 149, 88, 8.8, 21, 9, 28, 37, 24, 3.5, 5.5, 18, 46, 55, 32, 66
対応しているケーブル径 (最小) (in): 1.102, 1.811, .354, .944, 1.259, .346, 5.866, .826, 2.598, .137, .216, .511, .708, 3.464, 2.165, 1.456

より入手可能

製品	TE製品番号:	文書	在庫状況	接着剤コーティング	対応しているケーブル径 (最大)	対応しているケーブル径 (最小)	伸張時の内径 (最小)	復元時の内径 (最大)	製品長さ	復元時の肉厚 (最大)	壁面のスタイル (接着剤を除く)	肉厚
MWTM-140/42-250/S(S10)	002284-000	\u88FD\u54C1\u56F3\u9762	中国, アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	126 mm	46 mm	140 mm	42 mm	250 mm	3.1 mm	単一	中
MWTM-50/16-A/U-4(S25)	035001-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	45 mm	18 mm	50 mm	16 mm	-	2 mm	単一	中
MWTM-75/22-500/S(S10)	426730-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	68 mm	24 mm	75 mm	22 mm	500 mm	2.7 mm	単一	中
MWTM-160/50-500/S	397206-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	144 mm	55 mm	160 mm	50 mm	500 mm	3.2 mm	単一	中
MWTM-16/5-50/S(S100)	334828-000	\u88FD\u54C1\u56F3\u9762	中国, アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	14.5 mm	5.5 mm	16 mm	5 mm	50 mm	1.4 mm	単一	中
MWTM-50/16-1000/U(S10)	738765-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	45 mm	18 mm	50 mm	16 mm	1000 mm	2 mm	単一	中
MWTM-25/8-100/U(S100)	884803-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	22.5 mm	9 mm	25 mm	8 mm	100 mm	2 mm	単一	中
MWTM-25/8-50/S(S100)	872508-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	50 mm	2 mm	単一	中
MWTM-50/16-150/U(S50)	860465-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	45 mm	18 mm	50 mm	16 mm	150 mm	2 mm	単一	中
MWTM-50/16-130/U-D(S3)	CN2563-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	45 mm	18 mm	50 mm	16 mm	130 mm	2 mm	単一	中
MWTM-245/80-1000/U	EF9874-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	220 mm	88 mm	245 mm	80 mm	1000 mm	2.4 mm	単一	中
MWTM-63/19-A/U-4(S15)	874903-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	57 mm	21 mm	63 mm	19 mm	-	2.4 mm	単一	中
MWTM-25/8-1000-23/S(S10)	034516-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	1000 mm	2 mm	単一	中
MWTM-75/22-350/S(S15)	916136-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	68 mm	24 mm	75 mm	22 mm	350 mm	2.7 mm	単一	中
MWTM-25/8-250/S(S50)	068088-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	250 mm	2 mm	単一	中
MWTM-160/50-1500/U(S5)	303107-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	144 mm	55 mm	160 mm	50 mm	1500 mm	3.2 mm	単一	中
MWTM-10/3-80/S(S100)	012644-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	9 mm	3.5 mm	10 mm	3 mm	80 mm	1 mm	単一	中
MWTM-95/29-1000/U(S5)	355919-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	86 mm	32 mm	95 mm	29 mm	1000 mm	3.1 mm	単一	中
MWTM-25/8-350/S(S50)	148984-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	350 mm	2 mm	単一	中
MWTM-10/3-1500/S	213538-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	9 mm	3.5 mm	10 mm	3 mm	1500 mm	1 mm	単一	中
MWTM-85/25-1500/S(S5)	115518-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	77 mm	28 mm	85 mm	25 mm	1500 mm	2.8 mm	単一	中
MWTM-85/25-500/S(C60)	530056-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	77 mm	28 mm	85 mm	25 mm	500 mm	2.8 mm	単一	中
MWTM-16/5-A/U-4(S40)	497587-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	14.5 mm	5.5 mm	16 mm	5 mm	-	1.4 mm	単一	中
MWTM-95/29-1200/S	224390-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	86 mm	32 mm	95 mm	29 mm	1200 mm	3.1 mm	単一	中
MWTM-95/29-800/S	688702-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	86 mm	32 mm	95 mm	29 mm	800 mm	3.1 mm	単一	中
MWTM-140/42-1200/S(S5)	536808-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	126 mm	46 mm	140 mm	42 mm	1200 mm	3.1 mm	単一	中
MWTM-63/19-150/U-D(S3)	CN2628-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	57 mm	21 mm	63 mm	19 mm	150 mm	2.4 mm	単一	中
MWTM-115/34-300/S(S10)	069560-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	104 mm	37 mm	115 mm	34 mm	300 mm	3.1 mm	単一	中
MWTM-35/12-1000/U(S10)	136008-1	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	31.5 mm	13 mm	35 mm	12 mm	1000 mm	2 mm	単一	中
MWTM-140/42-1000/U(S5)	149759-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	126 mm	46 mm	140 mm	42 mm	1000 mm	3.1 mm	単一	中
MWTM-50/16-300/S(S25)	235830-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	45 mm	18 mm	50 mm	16 mm	300 mm	2 mm	単一	中
MWTM-180/60-1000/S(S5)	122998-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	162 mm	66 mm	180 mm	60 mm	1000 mm	3.2 mm	単一	中
MWTM-16/5-A/S-C(350)	685578-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	14.5 mm	5.5 mm	16 mm	5 mm	-	1.4 mm	単一	中
MWTM-10/3-A/U-4(S40)	283807-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	9 mm	3.5 mm	10 mm	3 mm	-	1 mm	単一	中
MWTM-85/25-1500/U	365912-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	77 mm	28 mm	85 mm	25 mm	1500 mm	2.8 mm	単一	中
MWTM-25/8-200/S-A879	580586-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	200 mm	2 mm	単一	中
MWTM-25/8-450/U(S30)	710759-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	22.5 mm	9 mm	25 mm	8 mm	450 mm	2 mm	単一	中
MWTM-63/19-200/S(S50)	950710-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	57 mm	21 mm	63 mm	19 mm	200 mm	2.4 mm	単一	中
MWTM-75/22-1000/S	312610-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	68 mm	24 mm	75 mm	22 mm	1000 mm	2.7 mm	単一	中
MWTM-35/12-1000/U(S10)	089407-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	31.5 mm	13 mm	35 mm	12 mm	1000 mm	2 mm	単一	中
MWTM-95/29-1500/U(S5)	326745-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	86 mm	32 mm	95 mm	29 mm	1500 mm	3.1 mm	単一	中
MWTM-63/19-600/S(S10)	1199139-2	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	57 mm	21 mm	63 mm	19 mm	600 mm	2.4 mm	単一	中
MWTM-75/22-A/S-C(60)	340238-000	\u88FD\u54C1\u56F3\u9762	中国, アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	68 mm	24 mm	75 mm	22 mm	-	2.7 mm	単一	中
MWTM-50/16-250/S(S50)	973924-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	45 mm	18 mm	50 mm	16 mm	250 mm	2 mm	単一	中
MWTM-35/12-A/S-C(200)	049094-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	31.5 mm	13 mm	35 mm	12 mm	-	2 mm	単一	中
MWTM-85/25-1200-S-(B5)	405531-000	\u88FD\u54C1\u56F3\u9762	アメリカ	あり	77 mm	28 mm	85 mm	25 mm	1200 mm	2.8 mm	単一	中
MWTM-16/5-1000-23/S	F17194-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	14.5 mm	5.5 mm	16 mm	5 mm	1000 mm	1.4 mm	単一	中
MWTM-16/5-150/S(S50)	052468-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	14.5 mm	5.5 mm	16 mm	5 mm	150 mm	1.4 mm	単一	中
MWTM-25/8-80/S(S100)	470398-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	80 mm	2 mm	単一	中
MWTM-115/34-400/S(S10)	641498-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	104 mm	37 mm	115 mm	34 mm	400 mm	3.1 mm	単一	中
MWTM-115/34-A/U-C(40)	757528-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	104 mm	37 mm	115 mm	34 mm	-	3.1 mm	単一	中
MWTM-140/42-350/S(S10)	771948-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	126 mm	46 mm	140 mm	42 mm	350 mm	3.1 mm	単一	中
MWTM-10/3-1000/U(S25)	136005-1	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	9 mm	3.5 mm	10 mm	3 mm	1000 mm	1 mm	単一	中
MWTM-75/22-650/U(S10)	350299-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	68 mm	24 mm	75 mm	22 mm	650 mm	2.7 mm	単一	中
MWTM-75/22-A/U-4(S10)	373921-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	68 mm	24 mm	75 mm	22 mm	-	2.7 mm	単一	中
MWTM-16/5-1000/U(S25)	411365-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	14.5 mm	5.5 mm	16 mm	5 mm	1000 mm	1.4 mm	単一	中
MWTM-10/3-150/S(S100)	481890-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	9 mm	3.5 mm	10 mm	3 mm	150 mm	1 mm	単一	中
MWTM-95/29-1000/S	485878-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	86 mm	32 mm	95 mm	29 mm	1000 mm	3.1 mm	単一	中
MWTM-75/22-150/S(B200)	662398-000	\u88FD\u54C1\u56F3\u9762	アメリカ	あり	68 mm	24 mm	75 mm	22 mm	150 mm	2.7 mm	単一	中
MWTM-160/50-1000-23/S(S5)	C02433-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	144 mm	55 mm	160 mm	50 mm	1000 mm	3.2 mm	単一	中
MWTM-25/8-1000-23/S	C35167-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	1000 mm	2 mm	単一	中
MWTM-35/12-1200/U(B10)	CF2950-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	31.5 mm	13 mm	35 mm	12 mm	1000 mm	2 mm	単一	中
MWTM-160/50-250/S(C75)	EK7544-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	144 mm	55 mm	160 mm	50 mm	250 mm	3.2 mm	単一	中
MWTM-75/22-450/S(C80)	F46231-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	68 mm	24 mm	75 mm	22 mm	450 mm	2.7 mm	単一	中
MWTM-16/5-200/U(S50)	205203-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	14.5 mm	5.5 mm	16 mm	5 mm	200 mm	1.4 mm	単一	中
MWTM-10/3-1500/S(S15)	320696-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	9 mm	3.5 mm	10 mm	3 mm	1500 mm	1 mm	単一	中
MWTM-63/19-1500/S(S5)	514202-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	57 mm	21 mm	63 mm	19 mm	1500 mm	2.4 mm	単一	中
MWTM-75/22-1500/S(S5)	518766-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	68 mm	24 mm	75 mm	22 mm	1500 mm	2.7 mm	単一	中
MWTM-25/8-1200/S(S10)	530862-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	1200 mm	2 mm	単一	中
MWTM-25/8-450/S(S30)	708323-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	450 mm	2 mm	単一	中
MWTM-25/8-A/S-C(200)	057660-000	\u88FD\u54C1\u56F3\u9762	中国, アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	-	2 mm	単一	中
MWTM-75/22-800/S(S5)	526396-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	68 mm	24 mm	75 mm	22 mm	800 mm	2.7 mm	単一	中
MWTM-63/19-300/S(S25)	790220-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	57 mm	21 mm	63 mm	19 mm	300 mm	2.4 mm	単一	中
MWTM-95/29-350/S(S10)	869356-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	86 mm	32 mm	95 mm	29 mm	350 mm	3.1 mm	単一	中
MWTM-16/5-70/U(C1200)	BM4102-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	14.5 mm	5.5 mm	16 mm	5 mm	70 mm	1.4 mm	単一	中
MWTM-160/50-350/S(S10)	295816-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	144 mm	55 mm	160 mm	50 mm	350 mm	3.2 mm	単一	中
MWTM-85/25-350/S(S15)	354866-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	77 mm	28 mm	85 mm	25 mm	350 mm	2.8 mm	単一	中
MWTM-25/8-A/U-C(300)	367265-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	22.5 mm	9 mm	25 mm	8 mm	-	2 mm	単一	中
MWTM-75/22-600/S(S10)	403598-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	68 mm	24 mm	75 mm	22 mm	600 mm	2.7 mm	単一	中
MWTM-75/22-1000/U(S5)	605711-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	68 mm	24 mm	75 mm	22 mm	1000 mm	2.7 mm	単一	中
MWTM-115/34-150/S(S25)	701352-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	104 mm	37 mm	115 mm	34 mm	150 mm	3.1 mm	単一	中
MWTM-35/12-1200/S	771126-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	31.5 mm	13 mm	35 mm	12 mm	1200 mm	2 mm	単一	中
MWTM-16/5-1500/S(S15)	830732-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	14.5 mm	5.5 mm	16 mm	5 mm	1500 mm	1.4 mm	単一	中
MWTM-85/25-1200/S	128892-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	77 mm	28 mm	85 mm	25 mm	1200 mm	2.8 mm	単一	中
MWTM-85/25-850/S(B50)	354602-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	77 mm	28 mm	85 mm	25 mm	850 mm	2.8 mm	単一	中
MWTM-75/22-250-31/S(C25)	413394-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	68 mm	24 mm	75 mm	22 mm	250 mm	2.7 mm	単一	中
MWTM-25/8-1000/S	455216-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	1000 mm	2 mm	単一	中
MWTM-115/34-750/S(S5)	559660-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	104 mm	37 mm	115 mm	34 mm	750 mm	3.1 mm	単一	中
MWTM-140/42-900/S	709130-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	126 mm	46 mm	140 mm	42 mm	900 mm	3.1 mm	単一	中
MWTM-35/12-1000-23/S	A81744-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	31.5 mm	13 mm	35 mm	12 mm	1000 mm	2 mm	単一	中
MWTM-25/8-10000-30/U	E43653-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	なし	22.5 mm	9 mm	25 mm	8 mm	1000 mm	2 mm	単一	中
MWTM-115/34-900/S	E82101-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	104 mm	37 mm	115 mm	34 mm	900 mm	3.1 mm	単一	中
MWTM-85/25-300/S(S20)	052632-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	77 mm	28 mm	85 mm	25 mm	300 mm	2.8 mm	単一	中
MWTM-10/3-50/S(S100)	234648-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	9 mm	3.5 mm	10 mm	3 mm	50 mm	1 mm	単一	中
MWTM-160/50-750/S(S5)	310060-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	144 mm	55 mm	160 mm	50 mm	750 mm	3.2 mm	単一	中
MWTM-25/8-1200-S(B25)	343233-002	\u88FD\u54C1\u56F3\u9762	アメリカ	あり	22.5 mm	9 mm	25 mm	8 mm	1200 mm	2 mm	単一	中
MWTM-140/42-1500/S(S5)	352310-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	あり	126 mm	46 mm	140 mm	42 mm	1500 mm	3.1 mm	単一	中
MWTM-140/42-1500/U(S5)	366717-000	\u88FD\u54C1\u56F3\u9762	アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	なし	126 mm	46 mm	140 mm	42 mm	1500 mm	3.1 mm	単一	中
MWTM-85/25-400/S(S10)	475982-000	\u88FD\u54C1\u56F3\u9762	アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	あり	77 mm	28 mm	85 mm	25 mm	400 mm	2.8 mm	単一	中
MWTM-10/3-A/U-C(400)	541841-000	\u88FD\u54C1\u56F3\u9762	ワールドワイド	なし	9 mm	3.5 mm	10 mm	3 mm	-	1 mm	単一	中

概要

当社の Raychem MWTM 中肉熱収縮チューブは、RoHS および REACH 規制に準拠しており、海洋用途向けに承認されています。

当社の Raychem MWTM 中肉熱収縮チューブは、低電圧ケーブルの外装シースや芯線絶縁の電気的・物理的特性と、堅牢性・取り付けやすさという特長を兼ね備えています。これは、低電圧電力ケーブルのジョイントおよび結線の絶縁・保護・シーリングや、その他のケーブル付属品および電気接続部の用途に幅広く利用されています。この中肉熱収縮チューブは、ハロゲンフリーで紫外線安定性が高い Raychem 熱収縮ポリマでできています。このチューブを加熱すると、本来の直径まで収縮し、さまざまなサイズのケーブルやケーブル付属品に密着します。また、チューブ内側のシール材により、極端に不規則な形状であっても確実な防湿性をもたらします。ホットメルトシール材がコーティングされていないバージョンもあります。このチューブは過酷な気候条件や汚染された環境において長期間信頼性が維持されることが現場で実証されており、通常の条件下で保管した場合、保管寿命に制限はありません。

主な特長

低電圧用途に適した、優れた電気的特性と機械的強度を提供
中肉の架橋ポリオレフィン、紫外線安定性、耐候性
ハロゲンおよびシリコンフリー材料、非腐食性、非毒性、鉛・アルミニウム非含有

ホットメルト接着剤によるインラインコーティング、コーティングなしのバージョンもあり
黒、3:1 の収縮率
無限の保管寿命

中肉熱収縮チューブ

グリッドの信頼性の向上

TE の Raychem 熱収縮チューブ

電力システム向けの当社の Raychem 熱収縮チューブ製品をご覧ください

FAQ

よくある質問 (FAQ)

Q: TE の Raychem MWTM 中肉熱収縮チューブはどのような用途に使用できますか?

A: この Raychem 中肉熱収縮チューブは汎用的な熱収縮チューブであり、通常は低電圧端末材キットにおいて芯線保護材として使用されます。このチューブは RoHS および REACH 規制に準拠しており、海洋用途向けに承認されています。JCN ケーブルのジャケット修復用として RUS 認証を取得しています。コーティングなしの MWTM チューブ (-U または -A/U) はケーブル再被覆専用です。

Q: この中肉熱収縮チューブはどのような種類のケーブルに使用できますか?
A: この中肉熱収縮チューブは収縮率が高いため、幅広い直径のケーブルの低・中・高電圧電気ジョイント、スプライス、結線に使用できます。

Q: この中肉熱収縮チューブの素材は何ですか?

A: この中肉熱収縮チューブは Raychem 熱収縮材でできています。この特別に配合された中肉の架橋ポリオレフィンは、加熱すると本来の押し出し成形直径まで収縮します。

熱収縮材を構成するポリマ材料には高エネルギの電子線が照射されており、これによって隣接する分子の永続的な架橋 (分子間結合) が形成されます。架橋によって熱収縮材の融解特性が失われ、結晶融点を超える温度まで加熱しても融解しなくなります。この温度を超えると熱収縮が広がり、そのとき形成された形状は、温度が再び結晶融点以下に下がってもそのまま維持されます。

TE の Raychem 熱収縮チューブを適切に取り付けると、長期にわたってその性能が維持され、グリッドのコネクティビティと信頼性の向上に数十年間寄与します。

Q: TE の Raychem 中肉熱収縮チューブは TE の設置トレーニングスケジュールに含まれていますか?

A: はい、この中肉熱収縮チューブはトレーニングプログラムに含まれています。詳細については、TE.com/trainingcenter をご覧ください。

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

使用条件

環境抵抗 湿度, 屋外暴露, 雨, 塩水, 汚染水
流体抵抗タイプ 変圧器油, 液体およびオイルに対する耐性, 炭化水素
燃焼性性能 非難燃性

動作/用途

熱抵抗 低温に適用可能, 低温に適用可能、高温に適用可能、難燃性
海洋およびオフショアの認定造船はい
UV 安定性はい
機械抵抗 対機械的衝撃または損傷, 高伸長

実装の特徴

スプール長 (m) 70, 60, 200, 50
スプール長 (ft) 75, 100
スプール長 (m) 70, 60, 200, 50
スプール長 (ft) 75, 100

ボディの特徴

一次製品の材料 架橋ポリオレフィン
一次製品色黒
柔軟性 セミリジッド
収縮率 > 3:1, > 2.5:1

製品のタイプの特徴

コーティングスタイル インライン
据え付け技術 熱収縮
接着剤コーティング なし, あり
壁面のスタイル (接着剤を除く) 単一

業界スタンダード

認可規格製品に適合 IEC 60684-3-247, IEC 60684-3-246, IEC 60684-3-214, HD631.2

製品在庫状況

在庫状況 欧州、中東、アフリカ地域, アジア, アメリカ, オーストラリア、ニュージーランド、太平洋諸島, 中国, ワールドワイド

寸法

対応しているケーブル径 (最大) (mm) 9, 126, 57, 144, 162, 31.5, 27, 220, 86, 14.5, 22.5, 45, 77, 104, 68, 255
対応しているケーブル径 (最大) (in) 1.24, 3.031, 1.062, .57, 3.385, 2.677, .354, 8.661, .885, 1.771, 6.377, 5.669, 10.039, 4.96, 2.244, 4.094
対応しているケーブル径 (最小) (mm) 13, 149, 88, 8.8, 21, 9, 28, 37, 24, 3.5, 5.5, 18, 46, 55, 32, 66
対応しているケーブル径 (最小) (in) 1.102, 1.811, .354, .944, 1.259, .346, 5.866, .826, 2.598, .137, .216, .511, .708, 3.464, 2.165, 1.456
伸張時の内径 (最小) (mm) 160, 285, 75, 85, 95, 245, 50, 30, 35, 16, 10, 180, 115, 63, 25, 140
復元時の内径 (最大) (mm) 135, 3, 34, 5, 29, 42, 16, 25, 22, 12, 50, 80, 19, 8, 60
製品長さ (mm) 225, 600, 1200, 125, 150, 300, 250, 1500, 1000, 800, 60, 200, 130, 425, 450, 550, 650, 230, 850, 350, 900, 700, 70, 750, 500, 100, 1300, 1400, 75, 80, 525, 400, 50
復元時の肉厚 (最大) (mm) 2.7, 2.8, 3.1, 1, 2.4, 1.4, 3.2, 2
肉厚中

その他

EU RoHS 準拠準拠
EU ELV 準拠準拠

参照番号

TE用番号 CAT-MWTM

データシート/カタログページ

HEAT SHRINK TUBING MWTM IEEE pdf 英語
HEAT SHRINK TUBING MWTM IEC pdf 英語

中肉厚熱収縮チューブ

製品の特長

在庫状況 : 欧州、中東、アフリカ地域, アジア, アメリカ, オーストラリア、ニュージーランド、太平洋諸島, 中国, ワールドワイド

燃焼性性能 : 非難燃性

接着剤コーティング : なし, あり

対応しているケーブル径 (最大) (mm): 9, 126, 57, 144, 162, 31.5, 27, 220, 86, 14.5, 22.5, 45, 77, 104, 68, 255

対応しているケーブル径 (最大) (in): 1.24, 3.031, 1.062, .57, 3.385, 2.677, .354, 8.661, .885, 1.771, 6.377, 5.669, 10.039, 4.96, 2.244, 4.094

対応しているケーブル径 (最小) (mm): 13, 149, 88, 8.8, 21, 9, 28, 37, 24, 3.5, 5.5, 18, 46, 55, 32, 66

対応しているケーブル径 (最小) (in): 1.102, 1.811, .354, .944, 1.259, .346, 5.866, .826, 2.598, .137, .216, .511, .708, 3.464, 2.165, 1.456

主な特長

中肉熱収縮チューブ

グリッドの信頼性の向上

TE の Raychem 熱収縮チューブ

よくある質問 (FAQ)

使用条件

環境抵抗 湿度, 屋外暴露, 雨, 塩水, 汚染水

流体抵抗タイプ 変圧器油, 液体およびオイルに対する耐性, 炭化水素

燃焼性性能 非難燃性

動作/用途

熱抵抗 低温に適用可能, 低温に適用可能、高温に適用可能、難燃性

海洋およびオフショアの認定造船 はい

UV 安定性 はい

機械抵抗 対機械的衝撃または損傷, 高伸長

実装の特徴

スプール長 (m) 70, 60, 200, 50

スプール長 (ft) 75, 100

スプール長 (m) 70, 60, 200, 50

スプール長 (ft) 75, 100

ボディの特徴

一次製品の材料 架橋ポリオレフィン

一次製品色 黒

柔軟性 セミリジッド

収縮率 > 3:1, > 2.5:1

製品のタイプの特徴

コーティング スタイル インライン

据え付け技術 熱収縮

接着剤コーティング なし, あり

壁面のスタイル (接着剤を除く) 単一

業界スタンダード

認可規格製品に適合 IEC 60684-3-247, IEC 60684-3-246, IEC 60684-3-214, HD631.2

製品在庫状況

在庫状況 欧州、中東、アフリカ地域, アジア, アメリカ, オーストラリア、ニュージーランド、太平洋諸島, 中国, ワールドワイド

寸法

対応しているケーブル径 (最大) (mm) 9, 126, 57, 144, 162, 31.5, 27, 220, 86, 14.5, 22.5, 45, 77, 104, 68, 255

対応しているケーブル径 (最大) (in) 1.24, 3.031, 1.062, .57, 3.385, 2.677, .354, 8.661, .885, 1.771, 6.377, 5.669, 10.039, 4.96, 2.244, 4.094

対応しているケーブル径 (最小) (mm) 13, 149, 88, 8.8, 21, 9, 28, 37, 24, 3.5, 5.5, 18, 46, 55, 32, 66

対応しているケーブル径 (最小) (in) 1.102, 1.811, .354, .944, 1.259, .346, 5.866, .826, 2.598, .137, .216, .511, .708, 3.464, 2.165, 1.456

伸張時の内径 (最小) (mm) 160, 285, 75, 85, 95, 245, 50, 30, 35, 16, 10, 180, 115, 63, 25, 140

復元時の内径 (最大) (mm) 135, 3, 34, 5, 29, 42, 16, 25, 22, 12, 50, 80, 19, 8, 60

製品長さ (mm) 225, 600, 1200, 125, 150, 300, 250, 1500, 1000, 800, 60, 200, 130, 425, 450, 550, 650, 230, 850, 350, 900, 700, 70, 750, 500, 100, 1300, 1400, 75, 80, 525, 400, 50

復元時の肉厚 (最大) (mm) 2.7, 2.8, 3.1, 1, 2.4, 1.4, 3.2, 2

肉厚 中

その他

EU RoHS 準拠 準拠

EU ELV 準拠 準拠

参照番号

TE用番号 CAT-MWTM

データ シート/カタログ ページ

環境抵抗湿度, 屋外暴露, 雨, 塩水, 汚染水

流体抵抗タイプ変圧器油, 液体およびオイルに対する耐性, 炭化水素

燃焼性性能非難燃性

熱抵抗低温に適用可能, 低温に適用可能、高温に適用可能、難燃性

海洋およびオフショアの認定造船はい

UV 安定性はい

機械抵抗対機械的衝撃または損傷, 高伸長

一次製品の材料架橋ポリオレフィン

一次製品色黒

柔軟性セミリジッド

コーティングスタイルインライン

据え付け技術熱収縮

接着剤コーティングなし, あり

在庫状況欧州、中東、アフリカ地域, アジア, アメリカ, オーストラリア、ニュージーランド、太平洋諸島, 中国, ワールドワイド

肉厚中

EU RoHS 準拠準拠

EU ELV 準拠準拠

データシート/カタログページ
