信号・電力混合コネクタソリューション

自動車用途向けの信号・電力混合コネクタ

TE は、信号および低～中電力コネクタソリューションの複数の組み合わせを含む包括的な混合コネクタソリューションのポートフォリオを提供しています。さまざまな用途に使用できる高性能、堅牢、かつコンパクトな防水型および非防水型自動車用コネクタを既製品として幅広く提供しており、接続方式にはデバイス(電線対基板) 接続とインライン (電線対電線) 接続があります。これらのソリューションは、組み立てやすさとスペースが最適化されたコネクティビティを実現するよう設計されており、お客様固有の用途要件に合わせてカスタマイズされています。

お問い合わせ

SECURE

過酷な自動車環境にも耐えることができます。CPA および ISL に対応しており、接続の安全性を強化します。

SPACE

接続の複雑さを軽減しながら、実装スペースの削減と軽量化を可能にします。

FLEX

自動化対応コネクタの内部に複数の端子サイズが収容されています。

次世代の電子および電気 (E/E) アーキテクチャへの移行により、ECU の数は減少していますが、 センサとアクチュエータの数は増え続けています。配線トポロジは、独立した複数のポイントツーポイント接続から、より少数の一対多接続に移行しつつあります。その結果、ECU とゾーンコントローラによって複数のセンサやアクチュエータとの接続をサポートする必要性がますます高まっています。このニーズを満たすには、単一のコネクタハウジング内に信号接続と電力接続の両方を収容する混合コネクタインタフェースが必要となります。

この E/E アーキテクチャの統合は、各モジュール間のインタフェースを調和させながら接続の規模と複雑さを軽減する機会を提供します。これを受けて、TE Connectivity は、信号接続と電力接続の両方をサポートする一連のコネクタを開発しました。さらに、工作機械業界と協力して、自動車メーカーがハーネスプロセスの自動化のメリットを最大限に活かせるよう支援しています。

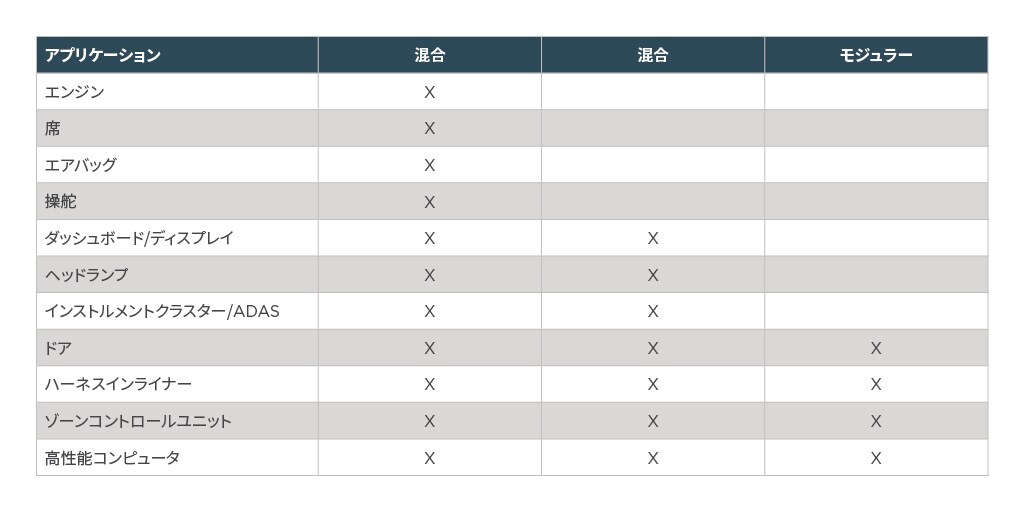

混合、ハイブリッド、モジュラソリューションの比較

混合 (信号、電力)	混合コネクタは、複数サイズの信号端子と電力端子を単一のコネクタインタフェースに統合するよう設計されています (0.50 mm、0.64 mm、1.2 mm、2.8 mm など)。
ハイブリッド (信号、電力、データ)	ハイブリッドコネクタは混合コネクタの概念をさらに推し進めたもので、高速データコネクティビティ端子が単一のコネクタ内に統合されています。
モジュラ (フレキシブル、スケーラブル、自動化対応、小型化)	モジュラコネクタでは、異なるモジュールやコンポーネントを単一のコネクタハウジングに集約することによってコネクタをカスタマイズまたは適応させることができます。これにより、柔軟性と拡張性が最大限に向上し、市場投入までの時間が短縮されます。

非防水型混合 - 小型化、信号、低電力の製品群

TE 製品	端子 (0.50 mm)	端子 (0.64 mm)	端子 (1.2 mm)	端子 (1.5 mm)	端子 (2.8 mm)	CPA	接続
12 極非防水型混合コネクタ	12	-	-	4	-	なし	電線対基板
13 極非防水型混合インラインコネクタ	1(0.8)	12	-	-	-	なし	電線対電線
16 極非防水型混合コネクタ	12	-	4	-	-	なし	電線対基板
22 極非防水型ハウジングアセンブリ	-	-	18	-	4	なし	電線対基板電線対デバイス
25 極非防水型混合インラインコネクタ	-	15	-	6	4	なし	電線対電線

この製品表はデスクトップで確認することができます。

カスタムソリューションが必要な場合: (TE 営業担当者にお問い合わせください – こちらをクリック)

防水型混合 - 信号および低/中電力の製品群

TE 製品	端子 (0.64 mm)	端子 (1.2 mm)	端子 (1.5 mm)	端子 (2.8 mm)	端子 (6.3 mm)	CPA	接続
22 極防水型混合インラインコネクタ	6	12	-	4	-	なし	電線対電線
22 極防水型混合インラインコネクタ	18	-	-	4	-	なし	電線対電線
34 極防水型混合インラインコネクタ	-	-	26	6	2	あり	電線対電線
48 極防水型混合インラインコネクタ	-	-	36	10	2	あり	電線対電線
50 極 REM 防水型混合インラインコネクタ (ドアツーボディ)	26	20	-	4	-	なし	電線対電線

この製品表はデスクトップで確認することができます。

カスタムソリューションが必要な場合: (TE 営業担当者にお問い合わせください – こちらをクリック)

非防水型混合 - 信号および低/中電力の製品群

TE 製品	端子 (0.64 mm)	端子 (1.2 mm)	端子 (1.5 mm)	端子 (2.8 mm)	端子 (6.3 mm)	CPA	接続
10 極非防水型混合インラインコネクタ	8	-	-	2	-	なし	電線対電線
24 極非防水型混合コネクタ	20	-	-	4	-	あり	電線対基板、電線対デバイス
24 極非防水型混合インラインコネクタ	12	6	-	6	-	なし	電線対電線
42 極非防水型混合コネクタ	32	-	-	10	-	なし	電線対基板

この製品表はデスクトップで確認することができます。

カスタムソリューションが必要な場合: (TE 営業担当者にお問い合わせください – こちらをクリック)

防水型混合 - 低/中電力の製品群

TE 製品	端子 (1.2 mm)	端子 (1.5 mm)	端子 (2.8 mm)	端子 (6.3 mm)	端子 (9.5 mm)	CPA	接続
4 極防水型混合インラインコネクタ	-	-	2	2	-	なし	電線対電線
12 極防水型混合インラインコネクタ	-	8	4	-	-	オプション	電線対電線
14 極防水型混合インラインコネクタ	8	-	6	-	-	あり	電線対電線
34 極防水型混合インラインコネクタ	-	26	6	2	-	なし	電線対電線
42 極混合防水型インラインコネクタ	-	32	10	-	-	なし	電線対電線

この製品表はデスクトップで確認することができます。

カスタムソリューションが必要な場合: (TE 営業担当者にお問い合わせください – こちらをクリック)

非防水型混合 - 低/中電力の製品群

TE 製品	端子 (1.2 mm)	端子 (1.5 mm)	端子 (2.8 mm)	端子 (4.8 mm)	端子 (6.3 mm)	CPA	接続
20 極非防水型混合インラインコネクタ	-	18	2	-	-	なし	電線対電線
32 極非防水型混合インラインコネクタ	26	-	4	-	2	なし	電線対電線
