964201-2

Aktiv

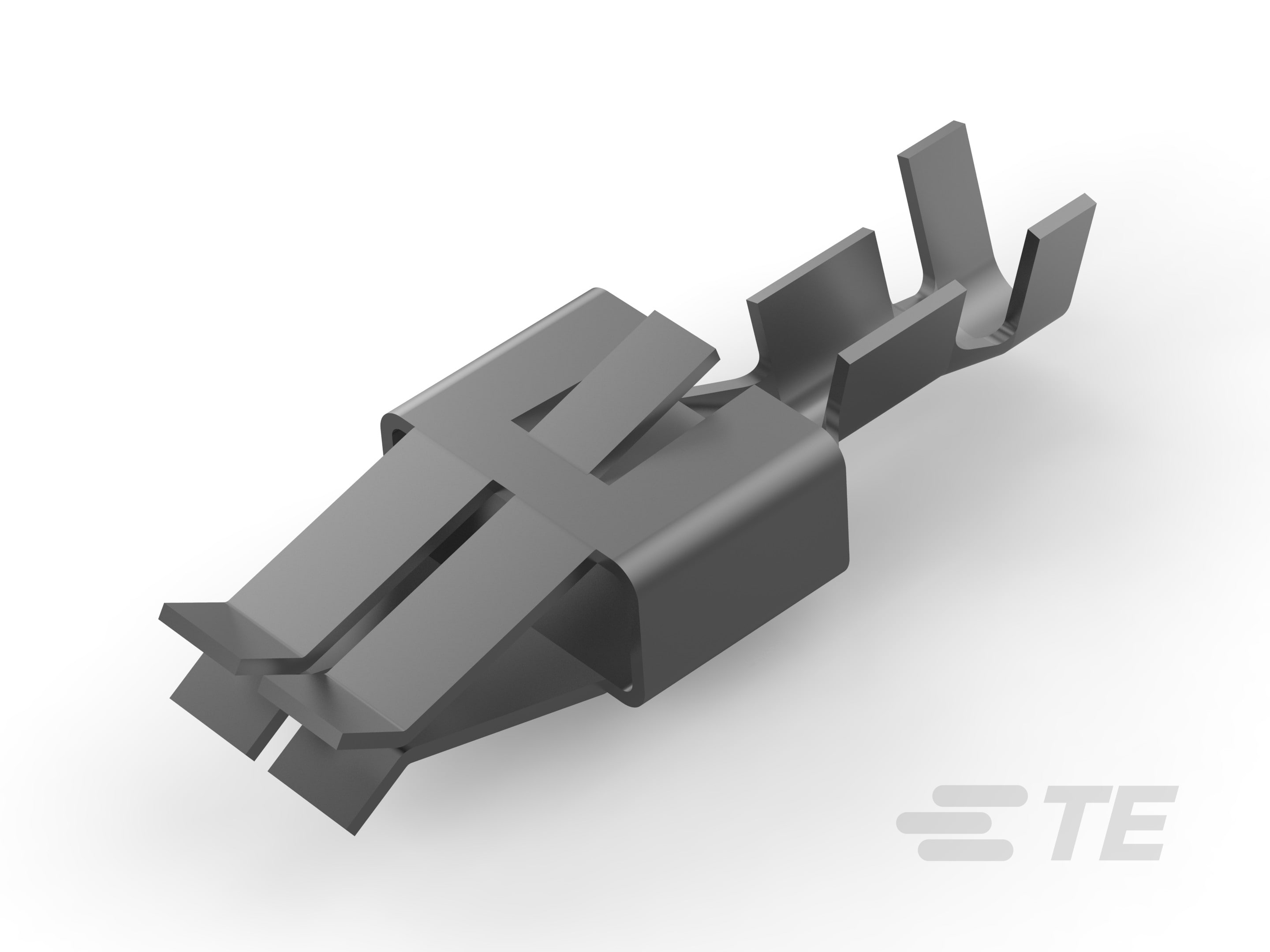

Receptacle Terminal, Mating Tab Width 5.8 mm [.228 in], Tab Thickness .8 mm [.031 in], 20 – 17 AWG Wire Size, .5 – 1 mm² Wire Size, RAST 5D

964201-2

Aktiv

Receptacle Terminal, Mating Tab Width 5.8 mm [.228 in], Tab Thickness .8 mm [.031 in], 20 – 17 AWG Wire Size, .5 – 1 mm² Wire Size, RAST 5D

- RAST
- RAST 5D

Interne TE-Nummer 964201-2
TE-interne Beschreibung: STD TIMER CONTACT

Kabelschuh/Kontakt-Typ : Buchse
Steckzungenbreite : 5.8 mm [ .228 in ]
Steckzungendicke : .8 mm [ .031 in ]
Klemme überträgt : 0-24 A (niedrige Leistung)
Drahtgröße (AWG): 20 – 17

Alle Eigenschaften anzeigen

Mehr Weniger

Kompatible Teile & Werkzeuge

Dokumente

Produktzeichnungen

STANDARD TIMER CONTACT WITH TWO LOCKING LANCES ENG_CD_964201_C6.pdf Englisch

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF 3D_CVM_CVM_964201-2_C.pdf 3D
Kundenmodell ENG_CVM_CVM_964201-2_C.2d_dxf.zip Englisch
ENG_CVM_CVM_964201-2_C.3d_igs.zip Englisch
ENG_CVM_CVM_964201-2_C.3d_stp.zip Englisch

Produktänderungs-Mitteilung

Produktänderungs-Mitteilung ansehen Login erforderlich für den Zugriff auf Produktänderungs-Mitteilung

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Kontaktmerkmale

Kontaktfertigung : Gestanzt und geformt
Kontaktgröße : 6.3mm
Crimptyp : F-Crimp
Kabelschuh/Kontakt-Typ : Buchse
Steckzungenbreite : 5.8 mm [ .228 in ]
Steckzungendicke : .8 mm [ .031 in ]
Schnittstellenlegierung : Zinn (Sn)

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel : Crimpverbindung
Produktanschluss an : Draht

Verwendungsbedingungen

Isolationsoption : Unisoliert
Betriebstemperatur (max) (°C): 80, 105, 100, 90, 85, 110
Betriebstemperatur (max) (°F): 212
Betriebstemperaturbereich : -40 – 110 °C [ -40 – 230 °F ]

Verpackungsmerkmale

Verpackungsmenge : 2500
Verpackungsmethode : Trommel

Betrieb/Anwendung

Drahtgrundmaterial : Kupfer

Produktmerkmale

Abdichtbar : Nein
Primäre Verriegelungsfunktion : Rastfeder

Abmessungen

Drahtgröße (AWG): 20 – 17
Drahtgröße (mm²): .5 – 1
Drahtgrössen-Suche (mm²): 1, .5, .75, .6
Drahtgrössen-Suche (AWG): 20, 17, 18, 19

Weitere

Klemme überträgt : 0-24 A (niedrige Leistung)
EU RoHS-Konformität : Konform
EU ELV-Konformität : Konform

964201-2

Receptacle Terminal, Mating Tab Width 5.8 mm [.228 in], Tab Thickness .8 mm [.031 in], 20 – 17 AWG Wire Size, .5 – 1 mm² Wire Size, RAST 5D

964201-2

Receptacle Terminal, Mating Tab Width 5.8 mm [.228 in], Tab Thickness .8 mm [.031 in], 20 – 17 AWG Wire Size, .5 – 1 mm² Wire Size, RAST 5D

Kabelschuh/Kontakt-Typ : Buchse

Steckzungenbreite : 5.8 mm [ .228 in ]

Steckzungendicke : .8 mm [ .031 in ]

Klemme überträgt : 0-24 A (niedrige Leistung)

Drahtgröße (AWG): 20 – 17

Dokumente

Produktzeichnungen

CAD-Dateien

Datenblätter/Katalogseiten

Produktspezifikationen

Freigabe Agentur

Produktänderungs-Mitteilung

Eigenschaften

Kontaktmerkmale

Kontaktfertigung : Gestanzt und geformt

Kontaktgröße : 6.3mm

Crimptyp : F-Crimp

Kabelschuh/Kontakt-Typ : Buchse

Steckzungenbreite : 5.8 mm [ .228 in ]

Steckzungendicke : .8 mm [ .031 in ]

Schnittstellenlegierung : Zinn (Sn)

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel : Crimpverbindung

Produktanschluss an : Draht

Verwendungsbedingungen

Isolationsoption : Unisoliert

Betriebstemperatur (max) (°C): 80, 105, 100, 90, 85, 110

Betriebstemperatur (max) (°F): 212

Betriebstemperaturbereich : -40 – 110 °C [ -40 – 230 °F ]

Verpackungsmerkmale

Verpackungsmenge : 2500

Verpackungsmethode : Trommel

Betrieb/Anwendung

Drahtgrundmaterial : Kupfer

Produktmerkmale

Abdichtbar : Nein

Primäre Verriegelungsfunktion : Rastfeder

Abmessungen

Drahtgröße (AWG): 20 – 17

Drahtgröße (mm²): .5 – 1

Drahtgrössen-Suche (mm²): 1, .5, .75, .6

Drahtgrössen-Suche (AWG): 20, 17, 18, 19

Weitere

Klemme überträgt : 0-24 A (niedrige Leistung)

EU RoHS-Konformität : Konform

EU ELV-Konformität : Konform
