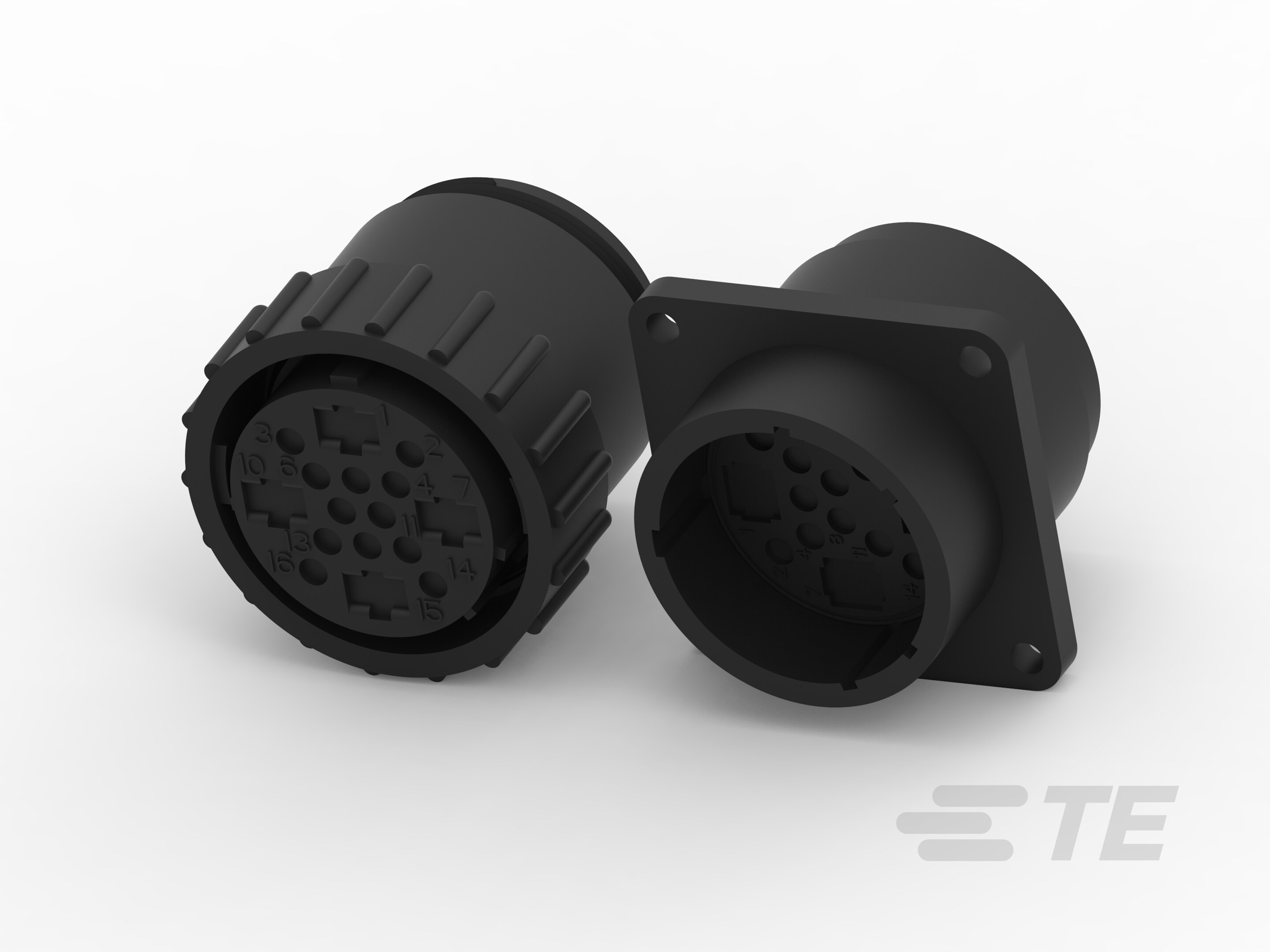

Steckergehäuse, CPC Serie 4

Steckergehäuse, CPC Serie 4-CAT-AM71-C83998CC
  • AMP
|
  • AMP CPC
Die Steckverbinder der CPC Serie 4 sind passend für Multimate Stromkontakte der Größe 16 und vom Typ XII. Sie kombinieren die Signal- und Koaxialfähigkeiten von Steckver-bindern der Serie 1 mit der Stromversor-gungsfähigkeit von Steckverbindern der Serie 3. Mit 13, 16 und 22 Polen.
Mehr Weniger

Produktmerkmale

  • Steckverbinder-Produkttyp: Gehäuse

  • Betriebsspannung(VDC): 600

  • Abdichtbar: Nein

  • Steckverbinder/Kontakt-Anschluss an: Leitungen und Kabel

  • Umkehrbar: Nein

Erhältlich von

LADD Inc

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Steckverbinder-Produkttyp  Gehäuse

  • Steckverbindersystem  Draht-an-Draht, Draht-an-Schalttafel

  • Abdichtbar  Nein

  • Steckverbinder/Kontakt-Anschluss an  Leitungen und Kabel

  • Steckverbinder- und Gehäusetyp  Buchse, Stecker

  • Rundsteckverbinder-Außengehäusetyp  Vollständig aus Kunststoff

Konfigurationsmerkmale

  • Anzahl der Positionen  13, 16, 22

  • Anzahl der Leistungspole  2, 4, 5

  • Anzahl der Signalpositionen  8, 12, 20

  • Umgekehrte Nummerierung  Ohne

Elektrische Kennwerte

  • Betriebsspannung (VDC) 600

  • Betriebsspannung (VAC) 600

Kontaktmerkmale

  • Umkehrbar  Nein

  • Kontakttyp  Stecksockel, Stift

  • Kontaktschutz  Mit

Klemmenmerkmale

  • Anschlussmethode zu Draht und Kabel  Crimpverbindung

Montage und Anschlusstechnik

  • Gewindegröße  1-3/8 - 18 UNEF-2A

  • Steckverriegelungstyp  Schraubkupplung

  • Panelmontage – Ausführung  Flansch mit Montagebohrungen

  • Gegensteckführung  Mit

  • Gegensteckführungstyp  Kodiert

  • Steckverbinderbefestigungs-Typ  Kabelbefestigung (freihängend), Leiterplatten-Befestigung

  • Steckverriegelung  Mit

  • Panelmontagevorrichtung  Mit, Ohne

Gehäusemerkmale

  • Gehäuseausrichtung  Gerade

  • Gehäusefarbe  Schwarz

  • Gehäusematerial  Nylon, Nylon 6/6 GF, PA 6.6 GF

  • Rundstecker-Außengehäusegröße  23

Verwendungsbedingungen

  • Betriebstemperaturbereich  -55 – 105 °C [ -67 – 221 °F ]

  • Flüssigkeitsbeständigkeit  Keine

Betrieb/Anwendung

  • Stromkreis Anwendung  Strom und Signale

  • Geschirmt  Nein

Industriestandards

  • UL-Brandschutzklasse  UL 94V-0

Verpackungsmerkmale

  • Verpackungsmenge  1, 100, 150

  • Verpackungsmethode  Paket, Standard, Tüte

Referenznummer

  • TE-interne Teilenummer CAT-AM71-C83998CC
