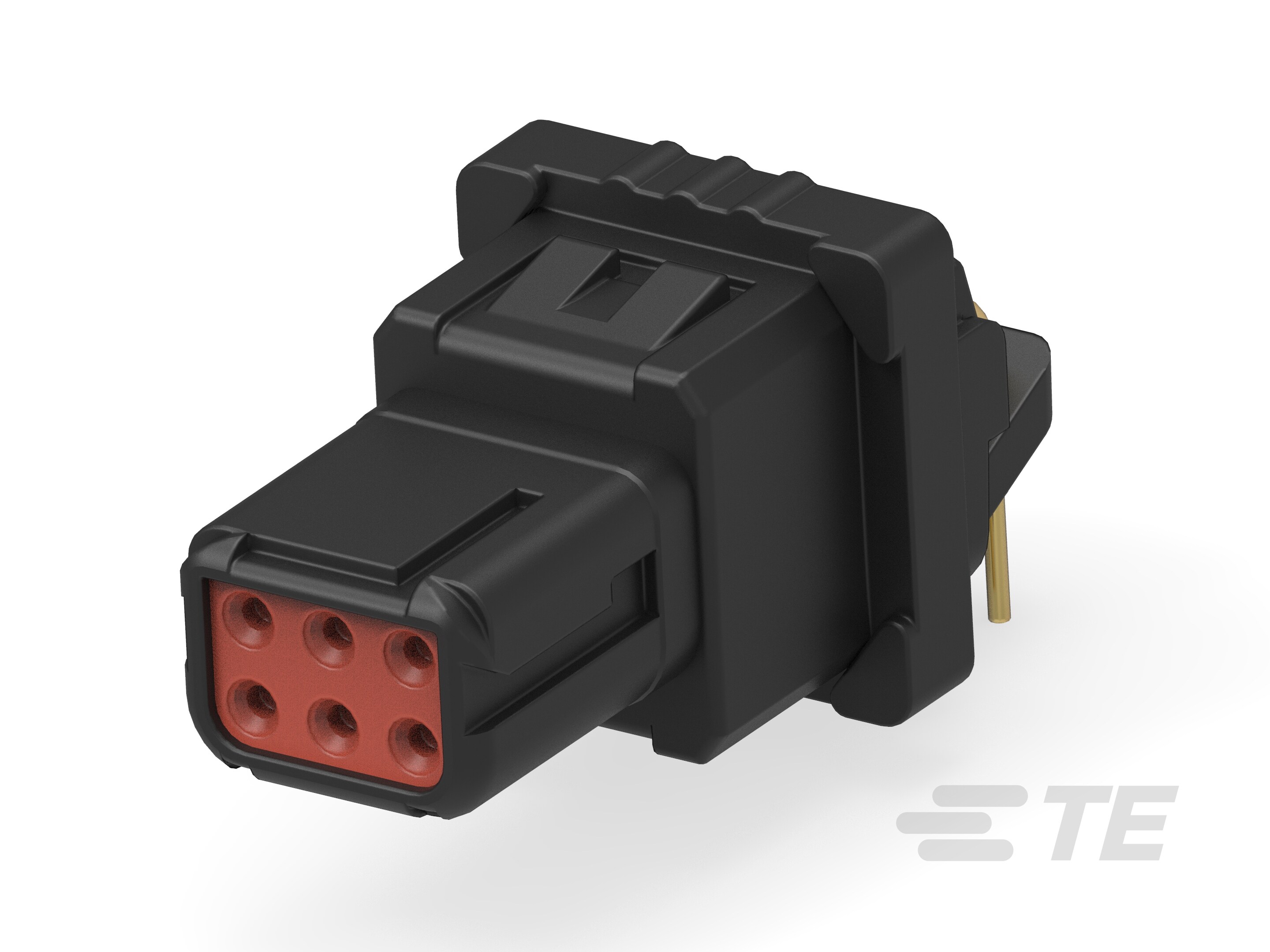

Rectangular Connectors: 9-Way Panel Mount, 90PCB

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

• Steckverbinder-Außengehäusegröße  09

• Steckverbinderdichtungs- und Steckertyp  Dreifach-Abdichtung

• Steckverbinder-Produkttyp  Steckverbindersatz

• Steckverbinder- und Gehäusetyp  Buchse

• Steckverbindersystem  Draht-an-Draht, Draht-an-Leiterplatte

• Einsteckkraft-Typ  Normal

• Abdichtbar  Ja

• Steckverbinder/Kontakt-Anschluss an  Leiterplatte, Leitungen und Kabel

• Montageausrichtung  Rechter Winkel

• Spaltenanzahl  3

• Anzahl der Leistungspole  9

• Kontakte (vorbestückt)  Yes

• Anzahl der Positionen  9

• Anzahl der Reihen  3

• Anzahl der Kontaktkammern  9

• Betriebsspannung (VDC) 500

• Betriebsspannung (VAC) 400

• Steckverbinder und Kodierungscode  A, B, C, D, N

• Dichtungsmaterial  Fluorsilikon

• Kabelausgangswinkel  180°

• Dichtungstyp  Durchführungsdichtung, Schalttafeldichtung, Stirnflächendichtung

• Steckverbinderdichtung – Farbe  Naturbelassen

• PCB-Kontaktanschluss-Beschichtungsmaterial  Gold, Zinn

• Kontaktanschlussbereich-Beschichtungsmaterial  Gold

• Kontakttyp  Stecksockel, Stift

• Kontaktgröße  Größe 22

• Beschichtungsmaterial des Kontaktsteckbereichs  Gold

• Kontakthalterung im Gehäuse  Mit

• Kontaktnennstrom (max.) (A) 5

• Signalkontaktmaterial  Kupferlegierung

• Leiterplatten-Montagemethode  Durchsteckmontage - Löten

• Anschlussmethode zu Draht und Kabel  Crimpverbindung

• Leiterplatten-Halterungstyp  Führungspfosten

• Panelmontage – Ausführung  Clip, Montagebohrung

• Leiterplattenhalterung  Mit

• Leiterplattenmontage-Ausrichtung  Mit

• Zugentlastung  Ohne

• Gegensteckführung  Mit

• Gegensteckführungstyp  Kodiert

• Steckverriegelung  Mit

• Steckverriegelungstyp  Druckknopfklinke

• Steckverbinderbefestigungs-Typ  Leiterplatten-Befestigung

• Leiterplattenmontage-Ausrichtung  Aufbau des Lötendstücks

• Gehäusefarbe  Blau, Gelb, Grün, Rot, Schwarz

• Gehäusematerial  Zusammensetzung

• Außengehäusematerial  Zusammensetzung

• Mitte-Mitte-Abstand (Pitch)  2.54 mm [ .1 in ]

• Drahtgröße (AWG) 22

• Kompatibler Isolationsdurchmesserbereich  .71 – 1.37 mm [ .028 – .054 in ]

• Reihenabstand  2.54 mm [ .1 in ]

• Produktlänge  24.62 mm [ .969 in ]

• Produktbreite  14.2 mm [ .559 in ]

• Leiterplattendicke (empfohlen)  1.6 mm [ .063 in ]

• Steckverbinderhöhe  16.78 mm [ .66 in ]

• Betriebstemperaturbereich  -55 – 175 °C [ -67 – 347 °F ]

• Geschirmt  Nein

• Stromkreis Anwendung  Strom und Signale
