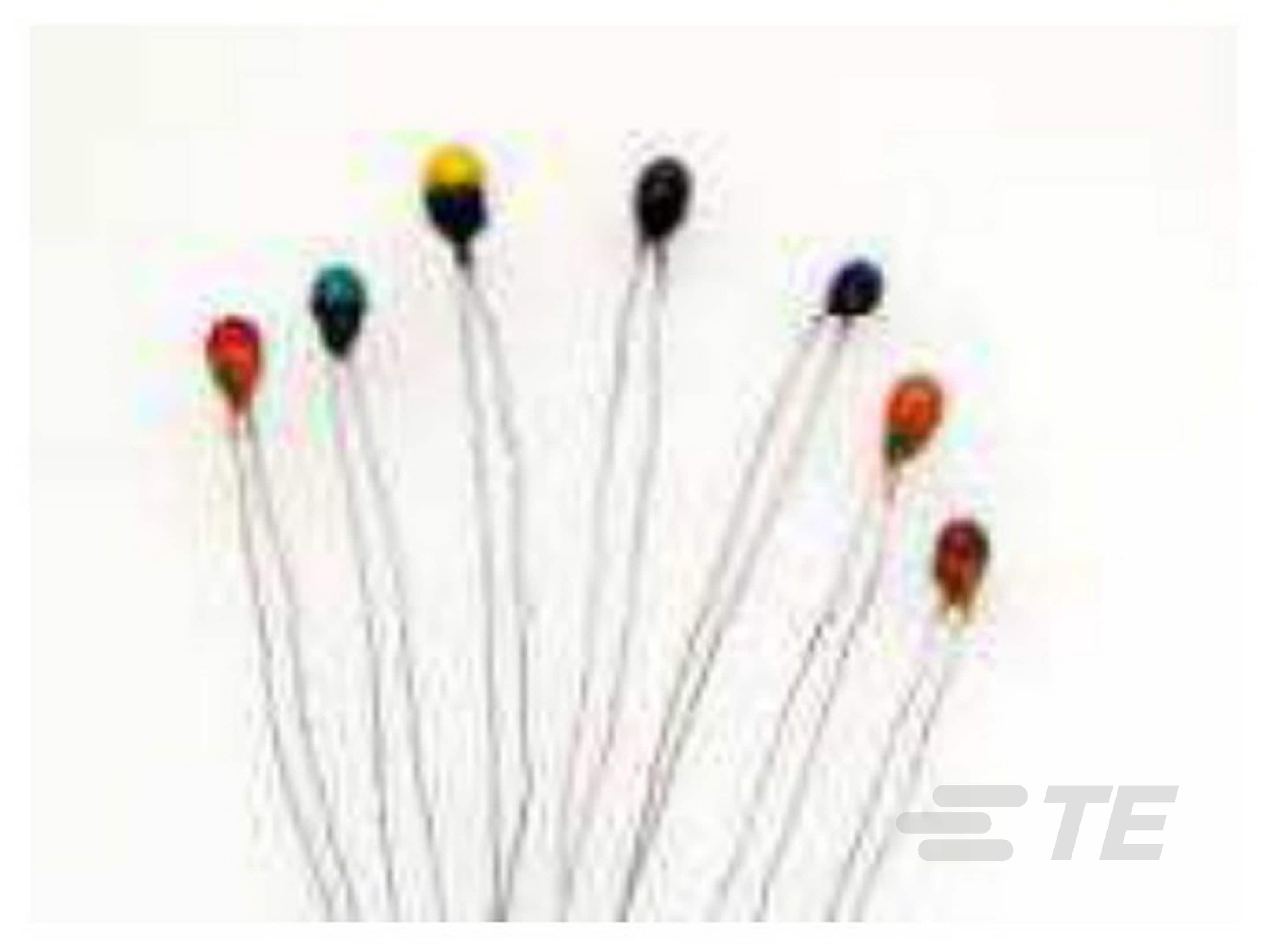

NASA-qualifizierte Temperatursensoren, Serie 44900

MEAS

MEAS 44900

Bei den Temperatursensoren der Serie 44900 handelt es sich um NASA-qualifizierte, epoxydgekapselte, auswechselbare Präzisions-NTC-Thermistoren für die Verwendung in erweiterten Raumfahrtanwendungen.

Mehr Weniger

Produktmerkmale

NTC-Sensortyp : NTC-Thermistor mit Epoxydbeschichtung
Zuleitungsdrahtlänge (mm): 400, 500, 200, 410, 640, 310, 76, 450, 1000, 160, 800, 610, 56, 300, 760, 600, 150
Zuleitungsdrahtlänge (in): 15.748, 11.811, 25.197, 24.016, 29.921, 2.205, 7.874, 12.205, 16.142, 6.299, 31.496, 23.622, 5.901, 2.992, 19.685, 17.717, 39.37
Widerstand (bei 25 °C) (kΩ): 2.252, 3, 30, 5, 10
β-Wert(25/85) (K): 3943, 3694, 3987
Toleranz β-Wert (%): ±0.4, ±0.8

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Zuleitungsdrahtlänge	Widerstand (bei 25 °C)	Betriebstemperaturbereich	Betriebstemperatur (max)	EU RoHS-Konformität	EU ELV-Konformität
44908X GSFC 311P18-08T101	SP44908X-15	3D PDF	1000 mm	10 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44901X GSFC 311P18-01A76R	SP44901X-15	3D PDF	760 mm	2.252 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44907X GSFC 311P18-07T7R6	SP44907X-8	3D PDF	76 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44909X GSFC 311P18-09A101	SP44909X-18	3D PDF	1000 mm	30 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44901X GSFC 311P18-01A7R6	SP44901X-6	3D PDF	76 mm	2.252 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44907X GSFC 311P18-07A7R6	SP44907X-23	3D PDF	76 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44910X GSFC 311P18-10T101	SP44910X-8	3D PDF	1000 mm	30 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44901X GSFC 311P18-01T101	SP44901X-1	3D PDF	1000 mm	2.252 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44907X GSFC 311P18-07A101	SP44907X-30	3D PDF	1000 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44905X GSFC 311P18-05A20R	SP44905X-19	3D PDF	200 mm	5 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44902X GSFC 311P18-02A101	SP44902X-16	3D PDF	1000 mm	2.252 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44904X GSFC 311P18-04A16R	SP44904X-10	3D PDF	160 mm	3 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44908 THERM GSFC 311P18-08S7R6	11028352-00		76 mm	10 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44905X GSFC 311P18-05T101	SP44905X-13	3D PDF	1000 mm	5 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44907X GSFC 311P18-07T30R	SP44907X-3	3D PDF	300 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44910 THERM GSFC 311P18-10S7R6	11026265-00		76 mm	30 kΩ	-55 – 70 °C	70 °C	Nicht konform	-
44902X GSFC 311P18-02A7R6	SP44902X-10	3D PDF	76 mm	2.252 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44902 THERM GSFC 311P18-02S7R6	11026887-00		76 mm	2.252 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44905X GSFC 311P18-05T7R6	SP44905X-5	3D PDF	76 mm	5 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44901X GSFC 311P18-01T76R	SP44901X-3	3D PDF	760 mm	2.252 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44903X GSFC 311P18-03A76R	SP44903X-12	3D PDF	760 mm	3 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44903X GSFC 311P18-03A7R6	SP44903X-13	3D PDF	760 mm	3 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44902X GSFC 311P18-02T101	SP44902X-13	3D PDF	1000 mm	2.252 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44904X GSFC 311P18-04A101	SP44904X-8	3D PDF	1000 mm	3 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44907X GSFC 311P18-07A61R	SP44907X-40	3D PDF	610 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44907X GSFC 311P18-07S40R	SP44907X-32	3D PDF	400 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44907X GSFC 311P18-07A41R	SP44907X-43	3D PDF	410 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44905X GSFC 311P18-05A76R	SP44905X-15	3D PDF	760 mm	5 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44909 THERM GSFC 311P18-09S7R6	11029759-00		76 mm	30 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44908X GSFC 311P18-08T15R	SP44908X-11	3D PDF	150 mm	10 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44907X GSFC 311P18-07A30R	SP44907X-29	3D PDF	300 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44909X GSFC 311P18-09T76R	SP44909X-12	3D PDF	760 mm	30 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44908X GSFC 311P18-08A101	SP44908X-26	3D PDF	1000 mm	10 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44909X GSFC 311P18-09T101	SP44909X-7	3D PDF	1000 mm	30 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44907X GSFC 311P18-07T76R	SP44907X-14	3D PDF	760 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44907X GSFC 311P18-07S101	SP44907X-22	3D PDF	1000 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44905X GSFC 311P18-05A45R	SP44905X-21	3D PDF	450 mm	5 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44905X GSFC 311P18-05S76R	SP44905X-23	3D PDF	760 mm	5 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44907X GSFC 311P18-07A45R	SP44907X-27	3D PDF	450 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44907X GSFC 311P18-07A76R	SP44907X-33	3D PDF	760 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44910X GSFC 311P18-10A101	SP44910X-14	3D PDF	1000 mm	30 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44909X GSFC 311P18-09A15R	SP44909X-22	3D PDF	150 mm	30 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44907 THERM GSFC 311P18-07S7R6	11026889-00		76 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44903X GSFC 311P18-03T7R6	SP44903X-2	3D PDF	76 mm	3 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44907X GSFC 311P18-07A20R	SP44907X-34	3D PDF	200 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44909X GSFC 311P18-09T7R6	SP44909X-8	3D PDF	76 mm	30 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44907X GSFC 311P18-07A56R	10214287-00		56 mm	10 kΩ	-55 – 90 °C	90 °C	-	-
44905X GSFC 311P18-05S101	SP44905X-24	3D PDF	1000 mm	5 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44901 THERM GSFC 311P18-01S7R6	11026886-00		76 mm	2.252 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44908X GSFC 311P18-08A7R6	SP44908X-19	3D PDF	76 mm	10 kΩ	-55 – 70 °C	70 °C	Nicht konform	-
44908X GSFC 311P18-08A30R	SP44908X-24	3D PDF	300 mm	10 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44901X GSFC 311P18-01A101	SP44901X-18	3D PDF	1000 mm	2.252 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44907X GSFC 311P18-07T101	SP44907X-10	3D PDF	1000 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44907X GSFC 311P18-07A31R	SP44907X-31	3D PDF	310 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	-
44908X GSFC 311P18-08T30R	SP44908X-2	3D PDF	300 mm	10 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44907X GSFC 311P18-07A80R	SP44907X-45	3D PDF	800 mm	10 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44908X GSFC 311P18-08T7R6	SP44908X-12	3D PDF	76 mm	10 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44903 THERM GSFC 311P18-03S7R6	11028351-00		76 mm	3 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44905X GSFC 311P18-05A101	SP44905X-17	3D PDF	1000 mm	5 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44908X GSFC 311P18-08T50R	SP44908X-20	3D PDF	500 mm	10 kΩ	-55 – 70 °C	70 °C	Nicht konform	-
44904X GSFC 311P18-04A60R	SP44904X-9	3D PDF	600 mm	3 kΩ	-55 – 70 °C	70 °C	Nicht konform	Nicht konform
44905X GSFC 311P18-05A7R6	SP44905X-16	3D PDF	76 mm	5 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44908X GSFC 311P18-08A76R	SP44908X-23	3D PDF	760 mm	10 kΩ	-55 – 70 °C	70 °C	Nicht konform	-
44909X GSFC 311P18-09A7R6	SP44909X-16	3D PDF	76 mm	30 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44901X GSFC 311P18-01A64R	10201644-00		640 mm	2.252 kΩ	-55 – 90 °C	90 °C	Nicht konform	Nicht konform
44905 THERM GSFC 311P18-05S7R6	11026149-00		76 mm	5 kΩ	-55 – 90 °C	90 °C	Nicht konform	-

Übersicht

Alle raumfahrttauglichen NTC-Thermistoren sind vollumfänglich flugerprobt und entsprechend gekennzeichnet. Jährliche Neuqualifizierung der Produktionslinie nach MIL-PRF-23648-Anforderungen gemäß der Spezifikation im Dokument S311-P18. Alle S311-P18-Anschlussleitungsoptionen verfügbar.

Tests

Die Neubewertung umfasst die folgenden Tests, auf die in MIL-PRF-23648 verwiesen wird.

Kurzzeitige Belastung

Thermischer Schock

Isolationswiderstand

Widerstand gegen Lötwärme

Lagerung bei niedriger Temperatur

Lagerung bei hoher Temperatur

Verlustleistungskonstante

Thermische Zeitbeschränkung

Festigkeit der Kontakte

Feuchtigkeitsbeständigkeit

Einwirkung hoher Temperaturen

Mittlere Stoßeinwirkung

Untertauchen

Vorteile

Flugqualifiziert

Widerstand 2.252 Ohm bis 30 kOhm bei 25 °C

Auswechselbarkeit auf ±0,1 °C

Hohe Empfindlichkeit

Thermisch leitfähige Epoxydbeschichtung weist beim Test nach ASTM E-595-90 Ausgasungswerte von <0,66 % TML, <0,01 % CVCM und 0,10 % WVR auf

Pressscheiben-Keramik-Eigenschaften

Thermisch leitfähige Epoxydbeschichtung

RoHS-konform

Anwendungen

Erweiterte Raumfahrtanwendungen

Anwendungen mit niedriger und mittlerer Temperatur

Instrumentierung mit engen Toleranzen

Anwendungen, welche die Erfassung kleiner Temperaturänderungen erfordern

Anwendungen mit Ausgasungsanforderungen

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

NTC-Sensortyp NTC-Thermistor mit Epoxydbeschichtung
Toleranz β-Wert (%) ±0.4, ±0.8

Abmessungen

Zuleitungsdrahtlänge (mm) 400, 500, 200, 410, 640, 310, 76, 450, 1000, 160, 800, 610, 56, 300, 760, 600, 150
Zuleitungsdrahtlänge (in) 15.748, 11.811, 25.197, 24.016, 29.921, 2.205, 7.874, 12.205, 16.142, 6.299, 31.496, 23.622, 5.901, 2.992, 19.685, 17.717, 39.37

Verwendungsbedingungen

Widerstand (bei 25 °C) (kΩ) 2.252, 3, 30, 5, 10
Betriebstemperaturbereich (°C) -55 – 70, -55 – 90
Betriebstemperaturbereich (°F) -67 – 158, -67 – 194
Betriebstemperatur (max) (°C) 70, 90
Betriebstemperatur (max) (°F) 194, 158

Elektrische Kennwerte

β-Wert(25/85) (K) 3943, 3694, 3987

Weitere

EU RoHS-Konformität Nicht konform
EU ELV-Konformität Nicht konform

Referenznummer

TE-interne Teilenummer CAT-NTC0069

Literatur

Datenblätter/Katalogseiten

Model 44900 Series Datasheet pdf Englisch
