Kritisch gedämpfter Miniatur-Beschleunigungsmesser

Kritisch gedämpfter Miniatur-Beschleunigungsmesser-CAT-PPA0064
  • MEAS
|
  • MEAS EGAS3

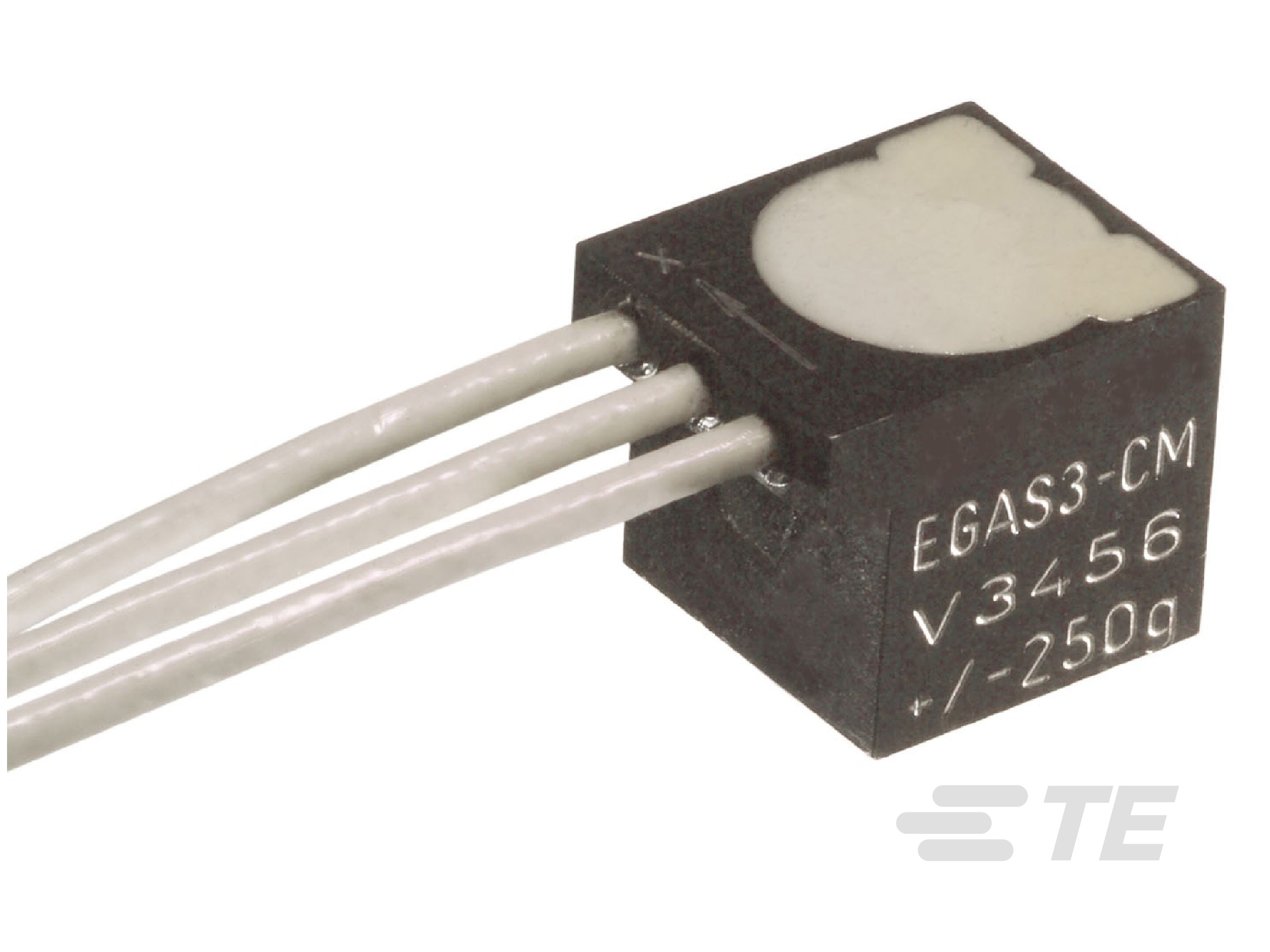

Das Modell EGAS3 ist ein triaxialer, kritisch gedämpfter Miniaturbeschleunigungsmesser für Bereiche von ±5 g bis ±2500 g.
Mehr Weniger

Produktmerkmale

  • Beschleunigungsmessertyp : MEMS DC

  • Vibrationssensor – Produkttyp : MEMS-Beschleunigungsmesser

  • Anzahl der Sensorachsen : Triaxial

  • Frequenzreaktion (Hz): 0-150 bis 0-3500

  • Vollbereichs-Ausgangsspannung (VDC): ±.1

Erhältlich von

LADD Inc

Das Produkt jetzt konfigurieren und ein Angebot für die gewünschte Konfiguration anfordern

Übersicht

Diese robuste Einheit wiegt weniger als 8 Gramm (ohne Anschlussleitungen) und bietet eine Überlastgrenze von 10.000 g. Das Modell EGAS3 wird mit einer nominalen Anregung von 15 V DC betrieben und umfasst eine aktive ½-Brücke, die für die Widerstandskalibrierung geeignet ist. Mit einem Betriebstemperaturbereich von -40 ºC bis +120 ºC ist der EGAS3 die perfekte Wahl für Messungen in den Branchen für Automobile, Verteidigung, Luft- und Raumfahrt sowie Transport.

Vorteile

  • Miniaturdesign, Bolzenmontage
  • DC-Ansprechen, kritisch gedämpft
  • 10.000-g-Überlastanschläge
  • Großer Temperaturbereich
  • Kompakte Größe, Bolzenmontage
  • Anregungsspannung von 2-15 V DC
  • Statische und dynamische Messung
  • Frequenzgang bis 3500 Hz
  • Querempfindlichkeit von 2 %
  • Dämpfungsgrad von 0,7
  • Interne Temperaturkompensation



Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Sensorgehäuse  Plug & Play

  • Beschleunigungsmessertyp  MEMS DC

  • Vibrationssensor – Produkttyp  MEMS-Beschleunigungsmesser

Sonstige Eigenschaften

  • Primärproduktmaterial  Eloxiertes Aluminium

  • Produktgewicht  8 g [ .28 oz ]

  • Anzahl der Sensorachsen  Triaxial

Elektrische Kennwerte

  • Null-Beschleunigungs-Ausgang (mV) ±15

  • Erregerspannungsbereich (VDC) 2 – 15

  • Vollbereichs-Ausgangsspannung (VDC) ±.1

Weitere

  • Nichtlinearität (FSO) (%) ±1

  • Beschleunigungsbereich (±) (g) 100, 10, 5, 2500, 250, 500, 25, 1000, 50

  • Empfindlichkeit (mV/g) 10, .04, .1, .2, .4, 2, 20, 4, 1

Verwendungsbedingungen

  • Betriebstemperaturbereich  -40 – 120 °C [ -40 – 248 °F ]

Konfigurationsmerkmale

  • Elektrische Verbindung  Integriertes Kabel

Betrieb/Anwendung

  • Ausgangsstrom-Typ  DC

Signalmerkmale

  • Frequenzreaktion (Hz) 0-150 bis 0-3500

Montage und Anschlusstechnik

  • Sensor-Montagetyp  Schraubenmontage

Referenznummer

  • TE-interne Teilenummer CAT-PPA0064
