Geschirmte, schraubbare Kabelanschlüsse 1250 A

RAYCHEM

RAYCHEM RSTI

Unsere geschirmten, steckbaren Raychem RSTI-Kabelanschlüsse für Durchführungstyp C (EN50181) sind zum Anschluss von Erdkabeln an elektrische Anlagen wie Ortsnetzstationen (ONS), Schaltanlagen und Transformatoren mit bis 42 kV und 1.250 A Spannung ausgelegt.

Mehr Weniger

Bildergalerie |
Dokumente |

Kontakt aufnehmen

Produktmerkmale

Produktverfügbarkeit : Amerika | Asien | Australien, Neuseeland und Pazifische Inseln | Europa, Naher Osten und Afrika | Weltweit
Installationsanleitung : Bulgarisch | Deutsch | Englisch | Estnisch | Finnisch | Flämisch | Französisch | Hebräisch | Italienisch | Kroatisch | Litauisch | Niederländisch | Norwegisch | Polnisch | Portugiesisch | Rumänisch | Russisch | Schwedisch | Slowakisch | Slowenisch | Spanisch | Tschechisch | Ungarisch
Montagetechnik : Klemme & Kontaktring | Schraubverbinder | Mechanische Eigenschaften
Spannungsklasse (kV): ≤ 12 | ≤ 36 | ≤ 42 | ≤ 24
Durchführungstyp : 1250A | 630A | 630A/1250A | Größe 2 | Größe 3

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Produktverfügbarkeit	Installationsanleitung	Montagetechnik	Spannungsklasse	Durchführungstyp	Ausführung der Kabelabschirmung	Kompatibles Leitermaterial	Kompatibler Leiterdurchmesserbereich	Isoliermaterial	Kompatibler Isolationsdurchmesserbereich	Anzahl der Adern	Geschirmt	Kompatibler Leitungs-Querschnittsbereich	EU RoHS-Konformität	EU ELV-Konformität
RSTI-CC-6952	CS8873-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	Polymerisch	39,1 – 59 mm	1	Geschirmt	500 – 630 mm²	-	-
RSTI-CC-5951	CS8880-005	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Deutsch	Mechanische Eigenschaften	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	34 – 45,4 mm	1	Geschirmt	400 mm²	-	-
RSTI-5952	CR6083-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	34 – 45,4 mm	1	Geschirmt	500 – 630 mm²	-	-
RSTI-3952	CR6085-005	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Deutsch	Schraubverbinder	≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	XLPE/EPR	28,9 – 36,4 mm	-	-	Geschirmt	500 mm²	-	-
RSTI-CC-6855	CR7868-005	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Deutsch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	28,9 – 42 mm	1	Geschirmt	185 – 300 mm²	-	-
RSTI-68EA20	CS8406-011	Produktzeichnung	Weltweit	Englisch	-	-	≤ 42 kV	630A/1250A	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RSTI-CC-5851-01	CN7924-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 24 kV	1250A, 630A	Kupferband	Aluminium, Kupfer	-	-	Polymerisch	12,7 – 23,4 mm	1	Geschirmt	35 – 70 mm²	-	-
RSTI-6855	CR5012-005	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Deutsch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	28,9 – 42 mm	1	Geschirmt	185 – 300 mm²	-	-
RSTI-3954	CR6081-000	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	34 – 45,4 mm	1	Geschirmt	800 mm²	-	-
RSTI-3952	CR6085-000	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	28,9 – 36,4 mm	1	Geschirmt	500 mm²	-	-
RSTI-CC-6855	CR7868-007	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Italienisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	28,9 – 42 mm	1	Geschirmt	185 – 300 mm²	-	-
RSTI-CC-6851	CR7869-007	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Italienisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	22,4 – 35,5 mm	1	Geschirmt	35 – 95 mm²	-	-
RSTI-CC-6951	CS8881-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	34 – 45,4 mm	1	Geschirmt	400 mm²	-	-
RSTI-CC-3954	CS8884-000	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	34 – 45,4 mm	1	Geschirmt	800 mm²	-	-
RSTI-5851	CM0009-025	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Finnisch	Mechanische Eigenschaften	≤ 24 kV, ≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	12,7 – 23,4 mm	1	Geschirmt	25 – 70 mm², 35 – 95 mm²	-	-
RSTI-5855	CM0013-000	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 24 kV, ≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	21,2 – 34,6 mm	1	Geschirmt	185 – 300 mm²	-	-
RSTI-CC-5852	CM0095-005	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Deutsch	Mechanische Eigenschaften	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	12,7 – 23,4 mm	1	Geschirmt	95 – 120 mm²	-	-
RSTI-CC-5855	CM0099-005	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Deutsch	Mechanische Eigenschaften	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	21,3 – 34,6 mm	1	Geschirmt	185 – 300 mm²	-	-
RSTI-6851	CR4949-007	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Italienisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	22,4 – 35,5 mm	1	Geschirmt	25 – 95 mm²	-	-
RSTI-CC-6853	CR7866-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	28,9 – 42 mm	1	Geschirmt	150 – 240 mm²	-	-
RSTI-CC-6855	CR7868-000	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Schraubverbinder	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	XLPE/EPR	28,9 – 42 mm	-	-	Geschirmt	300 mm²	-	-
RSTI-CC-6856	CS3518-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	28,9 – 42 mm	1	Geschirmt	240 – 400 mm²	-	-
RSTI-CC-5954	CS8882-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	39,1 – 59 mm	1	Geschirmt	800 mm²	-	-
RSTI-6853	CR5011-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	28,9 – 42 mm	1	Geschirmt	120 – 240 mm²	-	-
RSTI-5856	CR5244-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Schraubverbinder	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	XLPE/EPR	21,2 – 34,6 mm	-	-	Geschirmt	240 – 400 mm²	-	-
RSTI-6952	CR6078-007	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Italienisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	39,1 – 59 mm	1	Geschirmt	500 – 630 mm²	-	-
RSTI-6951	CR6079-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	34 – 45,4 mm	1	Geschirmt	400 mm²	-	-
RSTI-CC-5953	CS8872-018	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Flämisch, Französisch, Niederländisch	Mechanische Eigenschaften	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	39,1 – 59 mm	1	Geschirmt	630 mm²	-	-
RSTI-5851	CM0009-062	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Polnisch	Mechanische Eigenschaften	≤ 24 kV, ≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	12,7 – 23,4 mm	1	Geschirmt	25 – 70 mm², 35 – 95 mm²	-	-
RSTI-68DEP	CU7203-000	Produktzeichnung	Weltweit	Englisch	-	-	≤ 42 kV	630A/1250A	-	-	-	-	-	-	-	-	-	-	-	-	Geschirmt	-	-	-	-
RSTI-6852	CR4990-007	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Italienisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	22,4 – 35,5 mm	1	Geschirmt	95 – 150 mm²	-	-
RSTI-6852	CR4990-018	Produktzeichnung	Asien, Europa, Naher Osten und Afrika	-	-	Mechanische Eigenschaften	≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	28,9 – 36,4 mm	1	Geschirmt	400 mm²	-	-
RSTI-6853	CR5011-013	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Tschechisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	28,9 – 42 mm	1	Geschirmt	120 – 240 mm²	-	-
RSTI-6952	CR6078-000	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Schraubverbinder	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	XLPE/EPR	39,1 – 59 mm	-	-	Geschirmt	500 – 630 mm²	-	-
RSTI-CC-5952	CS8879-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	34 – 45,4 mm	1	Geschirmt	500 mm²	-	-
RSTI-5853	CM0011-005	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Deutsch	Mechanische Eigenschaften	≤ 24 kV, ≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	17 – 30,1 mm	1	Geschirmt	95 – 185 mm², 95 – 240 mm²	-	-
RSTI-5853	CM0011-018	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Flämisch, Französisch, Niederländisch	Mechanische Eigenschaften	≤ 24 kV, ≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	17 – 30,1 mm	1	Geschirmt	95 – 185 mm², 95 – 240 mm²	-	-
RSTI-68TRL	CN9356-011	Produktzeichnung	Weltweit	Englisch	-	-	≤ 42 kV	630A/1250A	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RSTI-6851	CR4949-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	22,4 – 35,5 mm	1	Geschirmt	25 – 95 mm²	-	-
RSTI-CC-6953	CS8876-005	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Deutsch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	39,1 – 59 mm	1	Geschirmt	800 mm²	-	-
RSTI-6853	CR5011-015	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Kroatisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	28,9 – 42 mm	1	Geschirmt	120 – 240 mm²	-	-
RSTI-5951	CR6082-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	34 – 45,4 mm	1	Geschirmt	400 mm²	-	-
RSTI-CC-6855	CR7868-047	Produktzeichnung	Asien, Europa, Naher Osten und Afrika	-	-	Mechanische Eigenschaften	≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	28,9 – 36,4 mm	1	Geschirmt	400 mm²	-	-
RSTI-CC-5952	CS8879-007	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Italienisch	Mechanische Eigenschaften	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	34 – 45,4 mm	1	Geschirmt	500 mm²	-	-
RSTI-CC-6952	CS8873-018	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Flämisch, Französisch, Niederländisch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	39,1 – 59 mm	1	Geschirmt	500 – 630 mm²	-	-
RSTI-5854	CM0012-018	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Flämisch, Französisch, Niederländisch	Mechanische Eigenschaften	≤ 24 kV, ≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	21,2 – 34,6 mm	1	Geschirmt	95 – 240 mm², 150 – 240 mm²	-	-
RSTI-5855	CM0013-072	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Slowenisch	Mechanische Eigenschaften	≤ 24 kV, ≤ 12 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	21,2 – 34,6 mm	1	Geschirmt	185 – 300 mm²	-	-
RSTI-5851	CM0009-007	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Italienisch	Schraubverbinder	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	XLPE/EPR	12,7 – 23,4 mm	-	-	Geschirmt	25 – 95 mm²	-	-
RSTI-CC-6851	CR7869-005	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Deutsch	Mechanische Eigenschaften	≤ 42 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	22,4 – 35,5 mm	1	Geschirmt	35 – 95 mm²	-	-
RSTI-CC-5855	CM0099-011	Produktzeichnung	Amerika, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika	Englisch	Mechanische Eigenschaften	≤ 24 kV	1250A, 630A	Kupferleitung	Aluminium, Kupfer	-	-	Polymerisch	21,3 – 34,6 mm	1	Geschirmt	185 – 300 mm²	-	-

Übersicht

Unsere geschirmten, steckbaren Raychem RSTI-Kabelanschlüsse bieten ein kompaktes Design und können so selbst auf engem Raum montiert werden. Sie sind vollständig geschirmt, tauchfest und mit optionalen Prüfpunkten erhältlich.

Unsere geschirmten, steckbaren Raychem RSTI-Kabelanschlüsse dienen zum Anschluss von ein- und dreiadrigen Kunststoffkabeln an gasisolierte Mittelspannungsschaltanlagen und andere Systeme, die mit dem Durchführungstyp „C” (EN 50180/EN 50181) für 630/1.250 A bis 42 kV ausgestattet sind. Diese geschirmten, steckbaren Anschlüsse sind aus hochmodifiziertem Silikonkautschuk gefertigt und werden durch eine leichte, dünnwandige und leitfähige Abschirmung mit Masseanschluss geschützt. Sie sind somit gleichermaßen für Innen- und Außenmontage geeignet. Das Design unterstützt verschiedenste Anwendungsbereiche und umfasst einen Körper sowie zwei Spannungskonen, um alle Querschnitte von 25 bis 1000 mm² abzudecken. Durch die kompakte Bauweise wird im Klemmkasten weniger Platz benötigt. Diese Anschlüsse sind mit einem kapazitiven Prüfungspunkt ausgestattet, um zu bestimmen, ob der Stromkreis unter Spannung steht. Dieser Prüfungspunkt wird durch eine leitfähige Kappe geschützt. Nach der Kabelvorbereitung und Schmierung wird der Adapter zur Feldsteuerung ganz einfach eingeschoben, gefolgt vom abgeschirmten Anschlüssekörper. Diese beiden Komponenten können unter nahezu allen Bedingungen montiert werden. Ein trennbares Befestigungssystem sorgt für eine einfache Montage der Steckverbinder an der Durchführung. Alle Kabelgarnituren umfassen leistungsstarke mechanische oder DIN-Presskabelschuhe, die auf das Design der geschirmten lösbaren Kabelstecker abgestimmt sind.

Erfahren Sie mehr über unsere neue Generation von geschirmten, steckbaren Kabelanschlüssen: RSTI mit Spannungssensor

Wichtige Merkmale

Passt dank der sehr kompakten Bauweise gut und einfach in kompakte Schaltanlagen
Kabelanschlüsse für große Anwendungsbereiche unterstützen eine große Bandbreite an Anwendungen, Kabeltypen und Kabelquerschnitten
Für Außenmantelprüfungen muss ein geschirmter Steckverbinder nicht entfernt werden.
Der breite Anwendungsbereich deckt Kabelquerschnitte von 35 bis 1000 mm<sup>2</sup> ab
Leicht zugänglicher rückseitiger Verschluss mit einem kapazitiven Prüfpunkt
Isolation aus hochmodifiziertem Silikonkautschuk gefertigt
Hohe Genauigkeit für zuverlässige, leistungsstarke Anwendungen (RSTI-VS)
Inhärente Sicherheit durch vollständige galvanische Trennung von Hochspannung (RSTI-VS)
Einfacher Anschluss, da durch passive Komponenten keine Zusatzstromversorgung erforderlich ist (RSTI-VS)
Ab Werk kalibriert, sodass keine Vor-Ort-Kalibrierung erforderlich ist (RSTI-VS)

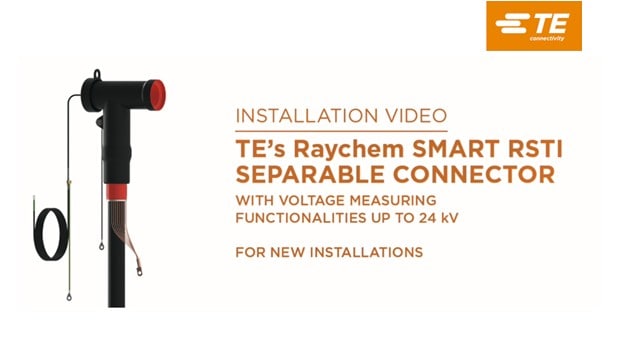

Geschirmte, schraubbare Kabelanschlüsse mit Spannungssensor

Verbesserung der Netzzuverlässigkeit

Erfahren Sie mehr darüber, wie TE Connectivity intelligente Stromnetzanwendungen mit dem

Raychem RSTI-VS-Kabelanschluss mit Spannungssensor ermöglicht, der jetzt mit dem Netzüberwachungsgerät IKI-50 von Kries kompatibel ist.

Anwendungsbereiche

Alle steckbaren/schraubbaren Kabelanschlüsse von Raychem anzeigen

Alle steckbaren/schraubbaren Kabelanschlüsse von Raychem anzeigen
Unsere steckbaren und schraubbaren Kabelanschlüsse sind für optimale Leistung und die Herausforderungen bei Schaltanlagen und Transformatorverbindungen in IEC, IEEE und GB/T-Versorgungsnetzen konzipiert.

FAQ

Häufig gestellte Fragen

Frage: Bietet TE geschirmte, schraubbare Kabelanschlüsse für Kabel bis 1000 mm² an?

Antwort: Ja, unsere geschirmten, schraubbaren Kabelanschlüsse decken große Kabelquerschnitte von 70 mm² bis 1000 mm² für Kupfer- oder Aluminiumleiter ab.

Frage: Sind die geschirmten, schraubbaren Kabelanschlüsse von TE für Kupfer Klasse 5/flexible Kabel geeignet?
Antwort: Ja, unsere geschirmten, steckbaren Kabelanschlüsse enthalten Press- und Schraubkabelschuhe, die mit flexiblen Kupferkabeln kompatibel sind.

Frage: Bietet TE Testzubehör an?

Antwort: Ja, wir bieten Prüfungsstäbe und Erdungsstecker an.

Frage: Welchen Spannungsbereich decken geschirmte, schraubbare Kabelanschlüsse ab?

Antwort: Unsere geschirmten, schraubbaren Anschlüsse sind für 33 kV und 42 kV zugelassen.

Frage: Sind die Raychem RSTF geschirmten, schraubbaren Kabelanschlüsse für Offshore-Umgebungen geeignet?

Antwort: Ja, unsere geschirmten, steckbaren Kabelstecker können sowohl in Onshore- als auch in Offshore-Windparkumgebungen eingesetzt werden, da sie aus modifiziertem Silikonkautschuk bestehen, der selbst bei großen Temperaturunterschieden, hoher Luftfeuchtigkeit und Salzgehalt eine hohe Leistung gewährleistet. Zusätzlich verfügen sie über die DNV GL-Zertifizierung für Marine- und Offshore-Anwendungen.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Montagetechnik Klemme & Kontaktring | Schraubverbinder | Mechanische Eigenschaften
Durchführungstyp 1250A | 630A | 630A/1250A | Größe 2 | Größe 3
Ausführung der Kabelabschirmung Kupferband | Kupferleitung
Geschirmt Geschirmt

Konfigurationsmerkmale

Anzahl der Adern 1 | 3

Elektrische Kennwerte

Spannungsklasse (kV) ≤ 12 | ≤ 36 | ≤ 42 | ≤ 24

Sonstige Eigenschaften

Kompatibles Leitermaterial Aluminium | Kupfer
Isoliermaterial Polymerisch | XLPE/EPR

Abmessungen

Kompatibler Leiterdurchmesserbereich (mm) 7 – 32 | 7 – 24,6
Kompatibler Leiterdurchmesserbereich (in) ,275 – 1,25 | ,275 – ,968
Kompatibler Isolationsdurchmesserbereich (mm) 12,7 – 23,4 | 17 – 30,1 | 21,2 – 34,6 | 21,3 – 34,6 | 22,4 – 35,5 | 28,9 – 42 | 28,9 – 36,4 | 34 – 45,4 | 39,1 – 59 | 45 – 47,4 | 48,4 – 54,3
Kompatibler Isolationsdurchmesserbereich (in) 1,53 – 2,32 | 1,77 – 1,86 | 1,33 – 1,78 | 1,9 – 2,13 | 1,13 – 1,65 | 1,13 – 1,43 | ,83 – 1,36 | ,5 – ,92 | ,66 – 1,18 | ,88 – 1,39
Kompatibler Leitungs-Querschnittsbereich (mm²) 25 – 95 | 25 – 70 | 35 – 70 | 35 – 95 | 50 | 95 – 240 | 95 – 150 | 95 – 185 | 95 – 120 | 120 – 240 | 150 – 240 | 185 – 300 | 240 – 400 | 240 | 300 | 400 | 500 – 630 | 500 | 630 | 800

Betrieb/Anwendung

Offshore-Schiffbau-Zertifizierung Ja
Kabelanschlusstyp (ohne Spannung) Innenkonus | T-Steckverbinder

Industriestandards

Kompatibilität mit zugelassenen Produkten GB/T 12706.4-2008 | HD629.1-S2 | HD629.1-S3

Produktverfügbarkeit

Produktverfügbarkeit Amerika | Asien | Australien, Neuseeland und Pazifische Inseln | Europa, Naher Osten und Afrika | Weltweit

Weitere

Installationsanleitung Bulgarisch | Deutsch | Englisch | Estnisch | Finnisch | Flämisch | Französisch | Hebräisch | Italienisch | Kroatisch | Litauisch | Niederländisch | Norwegisch | Polnisch | Portugiesisch | Rumänisch | Russisch | Schwedisch | Slowakisch | Slowenisch | Spanisch | Tschechisch | Ungarisch

Literatur

Datenblätter/Katalogseiten

TE's RAYCHEM SCREENED COUPLING CONNECTORS RSTI-CC-58 pdf Englisch
TE's RAYCHEM SCREENED COUPLING CONNECTORS RSTI-CC-68 pdf Englisch
TE's RAYCHEM SCREENED COUPLING CONNECTORS RSTI-CC-X9 pdf Englisch
TE's RAYCHEM SCREENED T-CONNECTORS RSTI-935 GBT pdf Englisch
TE's RAYCHEM SCREENED T-CONNECTORS RSTI-58 IEC pdf Englisch
TE's RAYCHEM SCREENED T-CONNECTORS RSTI-68 IEC pdf Englisch
TE's RAYCHEM SCREENED T-CONNECTORS RSTI-X9 IEC pdf Englisch
TE's RAYCHEM SCREENED T-CONNECTORS RSTI IEC pdf Englisch
