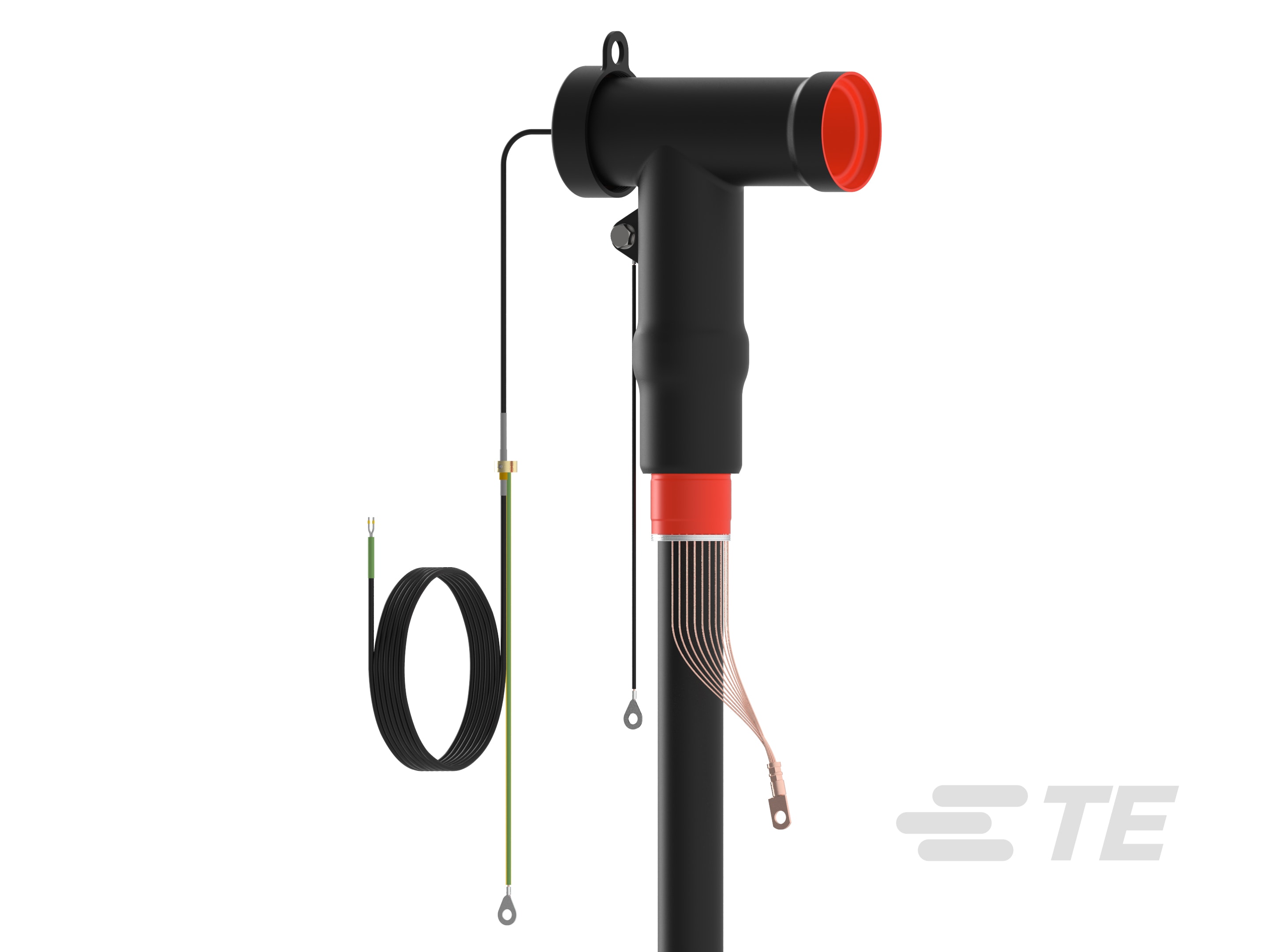

Geschirmte, schraubbare Kabelanschlüsse mit Spannungssensor
- RAYCHEM
- RAYCHEM RSTI
Produktmerkmale
-
Geschirmt : Geschirmt
-
Kompatibilität mit zugelassenen Produkten : IEC 61869-11, HD CENELEC 629.11
-
Installationsanleitung : Englisch
-
Produktverfügbarkeit : Weltweit
-
Offshore-Schiffbau-Zertifizierung : Nein
Unsere schraubbaren RSTI Kabelanschlüsse mit Spannungssensor wurden entwickelt, um die Stromnetztransparenz zu erhöhen und die Implementierung intelligenter Stromnetze zu unterstützen.
Unsere schraubbaren Raychem RSTI Kabelanschlüsse mit Spannungssensor sind die neue Generation geschirmter Anschlüsse. Der schraubbare Anschluss mit Spannungssensor passt zum 630/1.250 A C-Type-Durchführungen gemäß EN 50180 und EN 50181 und eignet sich sowohl für Neu- als auch für Nachrüstmontagen bis 24 kV.
In Verbindung mit der neuen Generation intelligenter elektronischer Geräte (IEDs) liefert der Spannungssensor Messsignale für Stromnetzmanagementanwendungen wie Überwachung, Leistungsqualität, Schutz oder Messung sowie Anlagenmanagementanwendungen, wie z. B. PD-Überwachung.
Das kapazitive Spannungsteilerkonzept wird in der Spannungssensortechnologie für passive Mittelspannungstransformatoren eingesetzt.
Dieses Konzept bietet durch die galvanische Trennung von Hochspannung intrinsische Sicherheits- und Schutzvorteile für den Betrieb von Sensoren in Stromnetzen. Es bietet auch ein geeignetes Signal für die Teilentladungsüberwachung vor Ort.
Darüber hinaus lässt das kompakte Design eine vollständige Integration in den schraubbaren Smart Anschluss sowie eine vollständige Verkapselung durch eine geerdete und leitfähige Außenabschirmung zu.
Wichtige Leistungsmerkmale
- Passt dank der sehr kompakten Bauweise gut und einfach in kompakte Schaltanlagen
- Hohe Genauigkeit über einen breiten Temperaturbereich
- Hohe Genauigkeit bei höheren Oberschwingungen für zuverlässige Anwendungen zur Leistungsqualität
- Typgeprüft gemäß IEC 61869-11 und CENELEC HD 629.1 S2
- Inhärente Sicherheit durch vollständige galvanische Trennung von Hochspannung
- Einfacher Anschluss, da durch passive Komponenten keine Zusatzstromversorgung erforderlich ist
- Ab Werk kalibriert, sodass keine Vor-Ort-Kalibrierung erforderlich ist
Schraubbare Kabelanschlüsse mit Spannungssensor
Verbesserung der Netzzuverlässigkeit
-
Artikel lesen (auf Englisch)
Erfahren Sie mehr darüber, wie wir smarte Stromnetzanwendungen mit schraubbaren Raychem RSTI-VS-Kabelanschlüssen mit Spannungssensor ermöglichen, die jetzt mit dem Netzüberwachungsgerät IKI-50 von Kries kompatibel sind.
Anwendungen
- Onshore- und Offshore-Windenergie
- Energietechnische Produkte für Rechenzentren
- Erdverlegte Stromnetze
- Solarenergie
- Umspannwerke
- Energietechnische Produkte für die Bahntechnik
- Energietechnische Produkte für den Schiffbau
- Energietechnische Produkte für den Bergbau
- Energietechnische Produkte für Erdöl und Erdgas
Schauen Sie sich unser Video an, um mehr darüber zu erfahren, wie Sie unsere schraubbaren, smarten RSTI Kabelanschlüsse in neuen Anlagen installieren.
-
Montage des TE Raychem Smart RSTI in Nachrüstanwendungen (Englisch)
Alle schraubbaren Raychem Anschlüsse von TE anzeigen
-
Alle schraubbaren Raychem Anschlüsse von TE anzeigen
Unsere geschirmte, schraubbare Kabelanschlüsse sind für optimale Leistung und die Herausforderungen bei Schaltanlagen und Transformatorverbindungen in IEC, IEEE und GB/T-Versorgungsnetzen konzipiert.
Häufig gestellte Fragen
Frage: Wie kann ich Spannung/Strom in Stromverteilungsnetzen präzise messen?
Antwort: Zum präzisen Messen der Spannung oder des Stroms in Ihrem Stromverteilungsnetz können Sie unsere schraubbaren Raychem Smart Anschluss mit integrierten Spannungssensoren verwenden. Sie helfen Ihnen dabei, die Transparenz Ihres Stromnetzes zu verbessern und ein intelligentes Stromnetz zu implementieren.
Frage: Kann ich Spannungssensoren in sekundären Umspannwerken einsetzen?
Antwort: Ja, unsere schraubbaren Anschlüsse mit Spannungssensor können in sekundären Umspannwerken montiert werden. Sie eignen sich sowohl für Neu- als auch für Nachrüstanwendungen.
Frage: Was sind „intelligente Kabelgarnituren”?
Antwort: Intelligente Kabelgarnituren, wie unsere schraubbaren Anschlüsse mit Spannungssensor, sind Geräte, die Signalmessungen für die Netzverwaltung ermöglichen, wie z. B. Überwachung, Stromqualität, Schutz oder Messung.
Frage: Was ist die Referenznorm für Spannungssensoren?
Antwort: Die Referenznorm für Spannungssensoren ist IEC 61869-11 für einen Transformator mit niedriger Leistung.
Frage: Wie werden die schraubbaren Anschlüsse und Spannungssensoren geprüft?
Antwort: Unsere schraubbaren Raychem Anschlüsse und Spannungssensoren werden nach Kabelgarniturnorm HD 629.1 und der Norm für Transformatoren für niedrige Leistung, IEC 61869, geprüft. Ihre Einhaltung dieser Normen gewährleistet eine langlebige und zuverlässige Leistung unserer Produkte.
Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.
Produktmerkmale
-
Geschirmt Geschirmt
-
Durchführungstyp 630A/1250A
Elektrische Kennwerte
-
Spannungsklasse (kV) ≤ 24
Betrieb/Anwendung
-
Offshore-Schiffbau-Zertifizierung Nein
Industriestandards
-
Kompatibilität mit zugelassenen Produkten IEC 61869-11, HD CENELEC 629.11
Produktverfügbarkeit
-
Produktverfügbarkeit Weltweit
Weitere
-
Installationsanleitung Englisch
Referenznummer
-
TE-interne Teilenummer CAT-RSTI-VS
