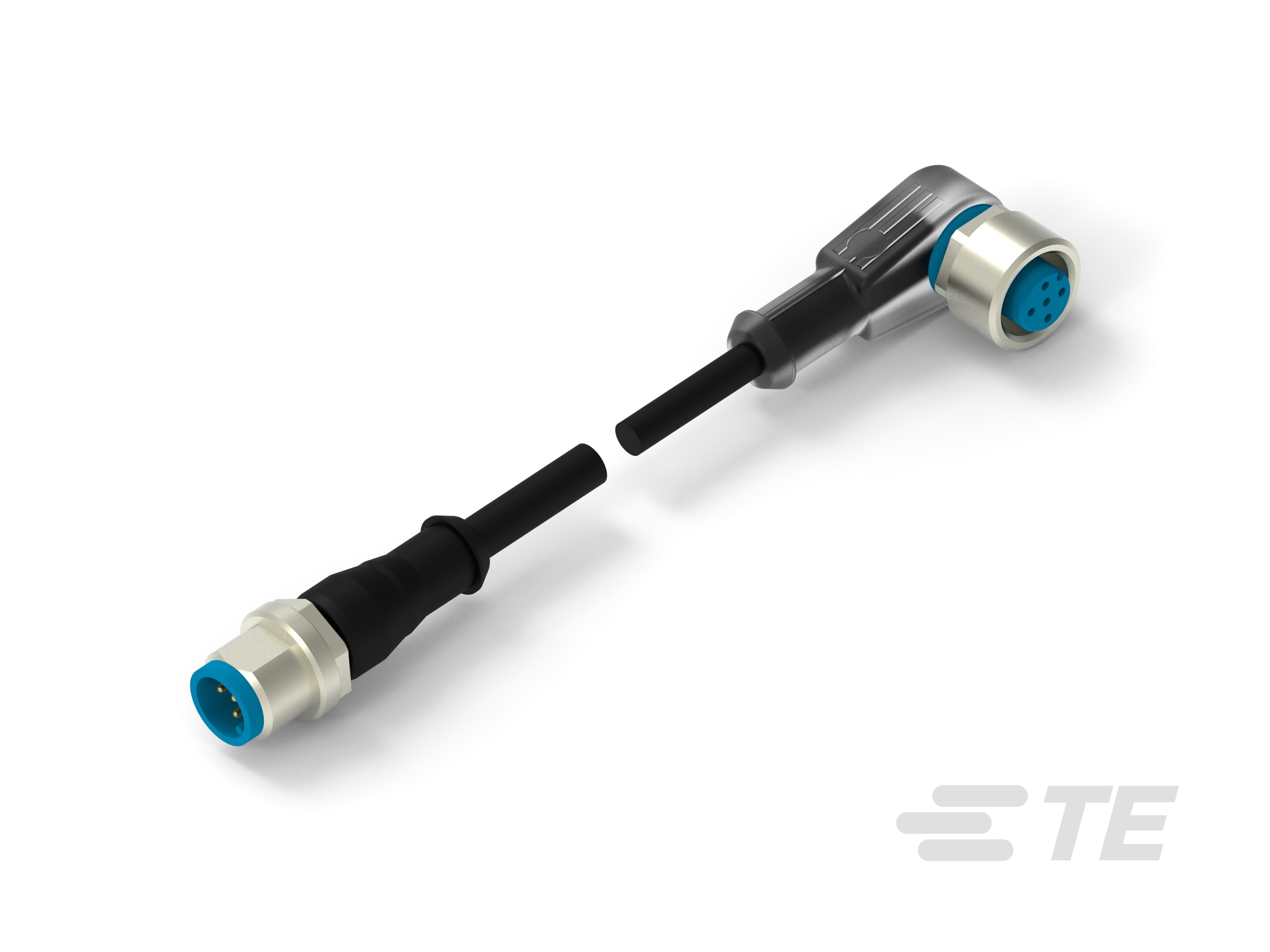

Doppelendiges A-kodiertes LED-Kabel mit geradem M12-Stecker zu Winkelbuchse

Doppelendiges A-kodiertes LED-Kabel mit geradem M12-Stecker zu Winkelbuchse-CAT-SE594-M1VV
Unsere LED-Kabelsätze mit A-kodiertem geradem 3P M12-Stecker zu Winkelbuchse sind mit PUR/PVC- und schweißfunkenbeständigen Kabelmänteln und bis zu 2 m Länge erhältlich.
Mehr Weniger

Produktmerkmale

  • Verpackungsmethode : Box

  • Betriebstemperaturbereich (°C): -30 – 80, -40 – 90, -40 – 80

  • Betriebstemperaturbereich (°F): -22 – 176, -40 – 194, -40 – 176

  • M8/M12-Anwendung : Sensor/Antrieb

  • Kabelsatz-Konfiguration : Doppelseitig

  • Kontaktnennstrom (max.) (A): 4

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Kabelsatztyp  M12

  • Kabelsatz (Ende B)  M12-Stecker

  • Kabelsatz (Ende A)  M12-Sockel

Konfigurationsmerkmale

  • Anzahl der Positionen  3, 4, 5

Elektrische Kennwerte

  • Betriebsspannung (VDC) 24

Sonstige Eigenschaften

  • Mantelmaterial  PUR, PVC

  • Steckverbinderfarbe (Ende A)  Schwarz

  • Kabelfarbe  Schwarz

  • Steckverbinder und Kodierungscode  A

  • Steckverbinderfarbe (Ende B)  Schwarz

  • Leitungsfarbe (Basis)  Braun, Blau, Schwarz, Braun, Weiß, Blau, Schwarz, Braun, Weiß, Blau, Schwarz, Grau

Kontaktmerkmale

  • Kontaktnennstrom (max.) (A) 4

Montage und Anschlusstechnik

  • Steckverbinderausrichtung (Ende A)  Rechter Winkel

  • Steckverbinderausrichtung (Ende B)  Gerade

  • Gewindegröße  M12 x M12

Gehäusemerkmale

  • Gehäusematerial  Kunststoff

Abmessungen

  • Kabelaußendurchmesser (mm) 4.3, 4.6, 4.7, 4.9, 5, 5.2, 5.9

  • Kabelaußendurchmesser (in) .161, .169, .181, .185, .192, .196, .204, .23

  • Drahtgröße (AWG) 22

  • Drahtgröße (mm²) .326

Verwendungsbedingungen

  • Betriebstemperaturbereich (°C) -40 – 90, -40 – 80, -30 – 80

  • Betriebstemperaturbereich (°F) -40 – 194, -40 – 176, -22 – 176

Betrieb/Anwendung

  • M8/M12-Anwendung  Sensor/Antrieb

  • Geschirmt  Nein

  • Anzeigetyp  LED

Verpackungsmerkmale

  • Verpackungsmethode  Box

  • Verpackungsmenge  25

Weitere

  • Kabelsatz-Konfiguration  Doppelseitig

  • feldkonfektionierbar  Ja

  • Kabelsatzlänge (m) .3, .6, 1, 1.5, 2

Referenznummer

  • TE-interne Teilenummer CAT-SE594-M1VV
