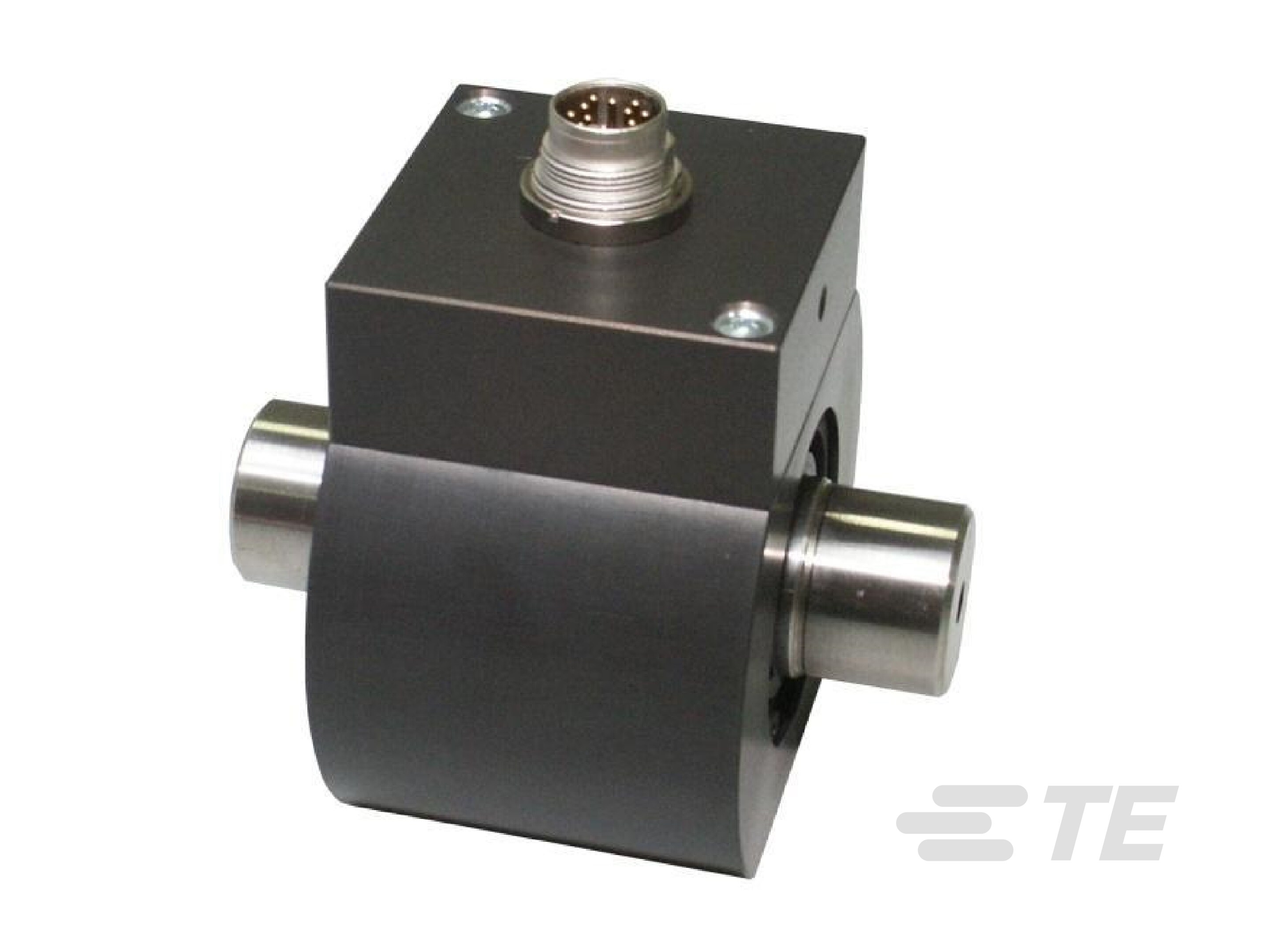

Kontaktloser Drehmomentsensor +/– 5 V

Kontaktloser Drehmomentsensor +/– 5 V-CAT-TOR0010
  • MEAS
Der kontaktlose Drehmomentsensor der CD9515 Serie eignet sich für Anwendungen im Labor ebenso wie für den Einsatz in der industriellen Umgebung. Dafür sorgen sein kompaktes Profil und die diversen Montageoptionen.
Mehr Weniger

Produktmerkmale

  • Drehmomentsensor – Typ : Kontaktlose Drehmomentsensoren

  • Kraftrichtung : Gegen den Uhrzeigersinn, Im Uhrzeigersinn

  • Endbereich (Nm): 5 – 1000

  • Drehzahl (RPM): 9000 – 22000

  • Betriebstemperaturbereich : 0 – 60 °C [ 32 – 140 °F ]

Erhältlich von

LADD Inc

Das Produkt jetzt konfigurieren und ein Angebot für die gewünschte Konfiguration anfordern

Übersicht

Die kontaktlose Übertragung von Versorgungsspannung und Messsignal ermöglicht einen durchgängigen Betrieb mit geringem Verschleiß und ganz ohne Wartung. Der CD9515 ist auch mit optionaler Drehzahlerfassung erhältlich. Der integrierte Messverstärker wird mit 11,5 bis 30 V DC gespeist und liefert ein analoges Spannungssignal von 0 bis ±5 V sowie ein Stromausgangssignal von 10 mA ±8 mA. Dank des großen Versorgungsspannungsbereichs kann der Druckmessumformer direkt an einer SPS betrieben werden. Dieser Druckmessum-former sollte nur mit hierfür vorgesehenen Kupplungen eingesetzt werden.

VORTEILE

  • Vollständiger Messbereich von 5 bis 1000 N.m
  • Großer Eingangsspannungsbereich
  • Stromausgang und Spannungsausgang
  • Kompaktes Profil
  • Messgenauigkeit: ≤0,5 % des vollständigen Messbereichs
  • Drehzahlerfassung (Option)

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Drehmomentsensor – Typ  Kontaktlose Drehmomentsensoren

Elektrische Kennwerte

  • Endbereich (Nm) 5 – 1000

  • Versorgungsspannung: (VDC) 11,5 – 30

Verwendungsbedingungen

  • Betriebstemperaturbereich  0 – 60 °C [ 32 – 140 °F ]

  • Genauigkeit (% of FS) ±,3

Betrieb/Anwendung

  • Drehzahl (RPM) 9000 – 22000

  • Ausgangssignal-Typ  ±5 V

Weitere

  • Empfindlichkeitsveränderung (%FS/°C) ±1/50

  • Nullverschiebung in CTR (%FS/°C) ±2.5/50

  • Kraftrichtung  Gegen den Uhrzeigersinn, Im Uhrzeigersinn

Referenznummer

  • TE-interne Teilenummer CAT-TOR0010
