概要

主な利点:

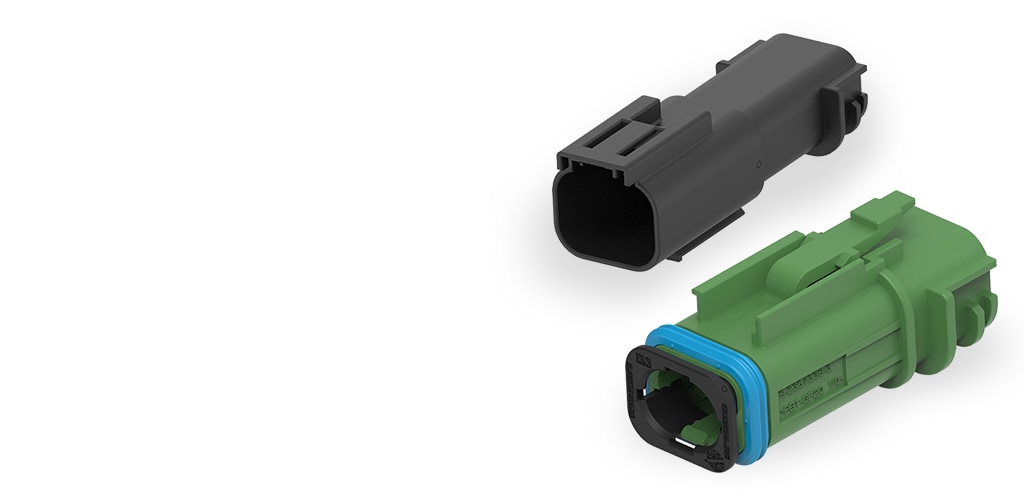

DT ハイスピード コネクタ ハウジング

過酷な環境にも耐える密閉された電線対電線接続

  • 産業、商業、自動車用途向けに設計されており、湿気、ほこり、汚染物質の侵入を防ぎます。
  • 密閉可能なハウジングは、過酷な環境でも信頼性の高い高速データ伝送をサポートします。



信頼性の高い電気的性能と高速データのサポート

  • 定格電圧は 60 V DC/48 V AC で、現代の車両ネットワークや配電に適しています。
  • 端子あたり最大 7.5 A に対応しており、高性能システムの許容電流を向上させます。



キー付きアライメントによる確実かつ容易な嵌合

  • 一体化されたロック機構により、激しい振動条件下での接続不良を低減します。
  • キー付き嵌合アライメントによって正確で再現性のある接続が可能で、組み立てミスを最小限に抑えます。

汎用性の高い業界準拠の設計

  • DEUTSCH DT コネクタに適合しており、車両や産業環境の既存の配線システムに使用できます。
  • 複数のキーイング コード (A、B、C、D) と色 (黒、緑、グレー、青) が用意されているため、識別しやすく、嵌合ミスを防ぎます。



極端な温度に耐える耐久性の高い構造

  • -40°C 〜 125°C で機能するよう設計されており、極端な高温・低温環境において接続の完全性を維持するのに役立ちます。
  • 耐衝撃性に優れた高品質な材料で作られており、耐久性が長期間持続します。
DT ハイスピード コネクタ ハウジングは、過酷な環境下で確実な密閉接続を可能にします。

主な特長:

DT ハイスピード コネクタ ハウジング



特長 詳細
定格電圧
60 V DC/48 V AC
許容電流 端子あたり最大 7.5 A
コネクタのタイプ オス端子用電線対電線ハウジング
密閉能力 あり (環境シール)
一次ロック機能 確実に接続できるようにハウジングに一体化されている
嵌合調整 正確に適合するようにガイド用のアライメントキーが付いている
コネクタ極数 2 極、1 列設計
取り付けのタイプ ケーブル取り付け (フリーハンギング)
ピッチ 4 mm (0.157 インチ)
温度範囲 -40°C ~ +125°C (-40°F ~ +257°F)
材料および色オプション 黒、緑、グレー、青
業界準拠 RoHS および ELV 準拠

実世界での用途:

DT ハイスピード コネクタ ハウジング

商用車およびヘビーデューティー車両における高耐久コネクティビティ

  • 車両管理システム、GPS 追尾装置、ADAS をサポートします。
  • バス、トラック、緊急対応車両において電力とデータを確実に伝送します。



農業およびオフハイウェイ機器における堅牢な密閉ハウジング

  • トラクタ、コンバイン、スマート農業機械の高速データ接続を保護します。
  • 過酷な天候や高振動環境の下でも信頼性の高い信号伝送を維持するのに役立ちます。



建設および採掘機械における耐振動性ハウジング

  • 重機におけるほこりや水の侵入、過酷な地形に耐えるよう設計されています。
  • 掘削および採掘装置のリアルタイム診断や自動化を可能にするネットワークを支えます。



鉄道および交通システムにおける安全な電気ハウジング

  • 鉄道通信システムや安全システムのために信頼性の高い電線対電線接続を提供します。
  • 公共交通機関における信号、CCTV、ネットワークのバックボーンを支えます。



産業およびファクトリ オートメーション ソリューション

  • 産業オートメーションにおけるセンサ ネットワークや装置間 (M2M) 通信をサポートします。
  • ロボット、コンベヤ、生産ラインに電力とデータを伝送します。
FAQ

よくある質問 (FAQ)

DT ハイスピード コネクタ ハウジング

Q: DT ハイスピード コネクタ ハウジングは標準コネクタ ハウジングとどこが違うのですか?

A: DT ハイスピード コネクタ ハウジングは、電線対電線接続の高速データ用途向けに設計されており、IP 定格の環境シーリング、確実な嵌合のためのキー付きアライメント、60 V DC/48 V AC 定格を備えています。その堅牢な設計は高振動や極端な温度を伴う環境に耐えられるため、産業車両や商用車に最適です。



Q: このコネクタ ハウジングは高振動環境で使用できますか?

A: はい、できます。これらのハウジングは、キー付きの嵌合アライメントと一体化されたロック機能を備えており、オフハイウェイ車両、建設機械、採掘機器での不慮の接続外れを防ぎます。



Q: DT ハイスピード コネクタ ハウジングは既存の DEUTSCH DT コネクタに適合していますか?

A: もちろん適合しています。これらのハウジングでは DEUTSCH DT コネクタ スタイルのインタフェースが採用されているため、既存の DEUTSCH コネクタ システムやハーネス ツールとシームレスに統合でき、取り付け時間の短縮とコスト削減につながります。





他の FAQ を見る

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 混合およびハイブリッド コネクタ  いいえ

  • コネクタ形状  角形

  • コネクタおよびハウジングのタイプ  オス端子用ハウジング, リセプタクル

  • 接続タイプ  電線対電線

  • 防水性  はい

  • 一次ロックの特徴  ハウジング内に統合

  • コネクタおよびコンタクトの嵌合先  ワイヤ&ケーブル

構成の特徴

  • 極数  2

  • 列数  1

電気的特性

  • 動作電圧 (VDC) 60

  • 動作電圧 (VAC) 48

  • 公称電圧アーキテクチャ (V) 48

ボディの特徴

  • 一次製品色  グレー, 緑, 黒

  • コネクタおよびキーイング コード  A, B, C

端子の特徴

  • 端子のタイプ  ピン

  • 嵌合ピンの直径  1 mm [ .04 in ]

  • 端子の定格電流 (最大) (A) 7.5

機械的アタッチメント

  • 嵌合調整  あり

  • 嵌合調整のタイプ  キー付き

  • コネクタ取り付けのタイプ  ケーブル マウント (フリー ハンギング)

ハウジングの特徴

  • ピッチ (mm) 4

  • ピッチ (in) .15, .157

使用条件

  • 使用温度 (最大)  125 °C [ 257 °F ]

  • 使用温度範囲  -40 – 125 °C [ -40 – 257 °F ]

動作/用途

  • 回路用途  高速データ

その他

  • コネクタ位置保証機構(CPA)  いいえ

参照番号

  • TE用番号 CAT-AI5-DHCH
