Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

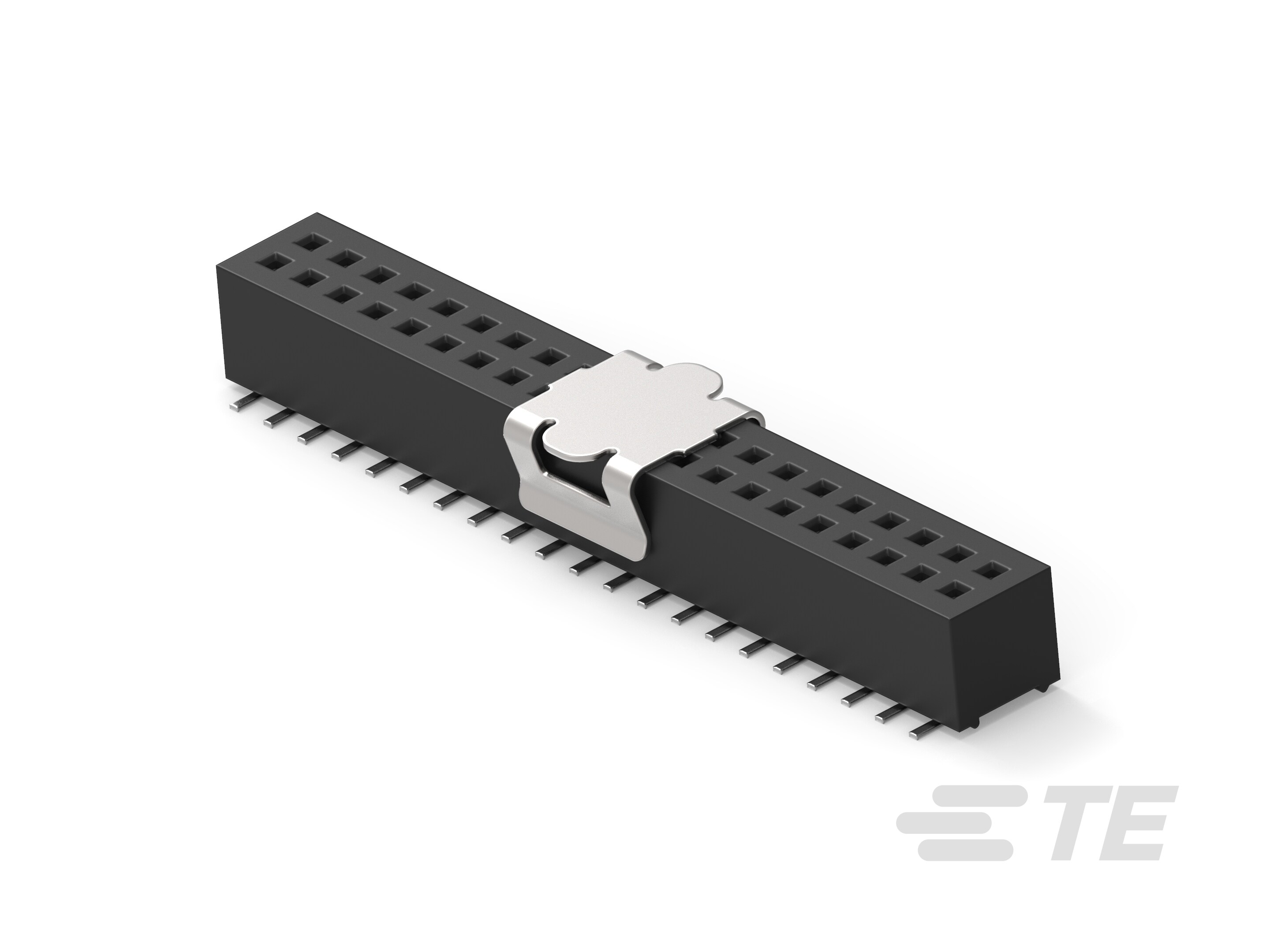

• Aufgebrachter Druck : Niedrig

• PCB-Steckverbindermontagetyp : Buchse für die Leiterplattenmontage

• Steckverbindersystem : Leiterplatte-an-Leiterplatte

• Steckverbinder/Kontakt-Anschluss an : Leiterplatte

• stapelbar : Nein

• Leiterplatte-auf-Leiterplatte-Konfiguration : Parallel

• Anzahl der Signalpositionen : 42

• Anzahl der bestückten Positionen : 42

• Steckerkontakt-Ladezustand : Voll bestückt

• Montageausrichtung : Vertikal

• Anzahl der Positionen : 42

• Anzahl der Reihen : 2

• Gehäusematerial : LCP

• Steckeingangsposition : Boden und Oberseite

• Mitte-Mitte-Abstand (Pitch) : 1 mm [ .039 in ]

• Steckbereich-Länge (mm): 2

• Kontaktschutztyp : Geschlossenes Eingangsgehäuse

• Kontakt-Layout : Verbindungsmuffe

• Kontaktform : SMT-Leitung, Rechteckig

• PCB-Kontaktanschluss-Beschichtungsmaterialdicke : 3.81 µm [ 150 µin ]

• PCB-Kontaktanschluss-Beschichtungsmaterial : Matt

• Beschichtungsmaterial der Steckverbinderoberfläche : Hell

• PCB-Kontaktanschluss-Beschichtungsmaterial : Zinn

• Kontaktgrundmaterial : Phosphorbronze

• Vierkantpfosten-Abmessungen : .3 mm [ .011 in ]

• Beschichtungsdicke des Steckbereichs : .00076 µm [ 30 µin ]

• Unterbeschichtungsmaterialdicke : 1.27 µm [ 50 µin ]

• Unterbeschichtungsmaterial des Kontakts : Nickel

• Beschichtungsmaterial des Kontaktsteckbereichs : Gold

• Kontakttyp : Stecksockel

• Kontaktnennstrom (max.) (A): 1

• Rechteckiger Anschlusspfosten und Restdicke : .1 mm [ .003 in ]

• Rechteckiger Anschlusspfosten und Restbreite : .24 mm [ .009 in ]

• Anschlusstyp (an Leiterplatte) : Oberflächenmontage

• Montageprozess-Funktion : Hub- und Schwenkabdeckung

• Stromkreis Anwendung : Signal

• Montageprozess-Funktionsmaterial : Edelstahl

• Primäre Produktfarbe : Schwarz

• Steckverriegelung : Ohne

• Steckverbinderbefestigungs-Typ : Leiterplattenmontage

• Gehäusenenntemperatur : Hoch

• Betriebstemperaturbereich : -55 – 125 °C [ -67 – 257 °F ]

• Spannungsfestigkeit (max.) (VAC): 1000

• Anschlusswiderstand (mΩ): 16

• Betriebsspannung (VDC): 30

• Betriebsspannung (VAC): 30

• Leiterplattendicke (empfohlen) : 1.02 – 1.2 mm [ .04 – .22 in ]

• Steckverbinderhöhe (mm): 3.12

• Reihenabstand (mm): 1

• UL-Brandschutzklasse : UL 94V-0

• Verpackungsmethode : Tube
