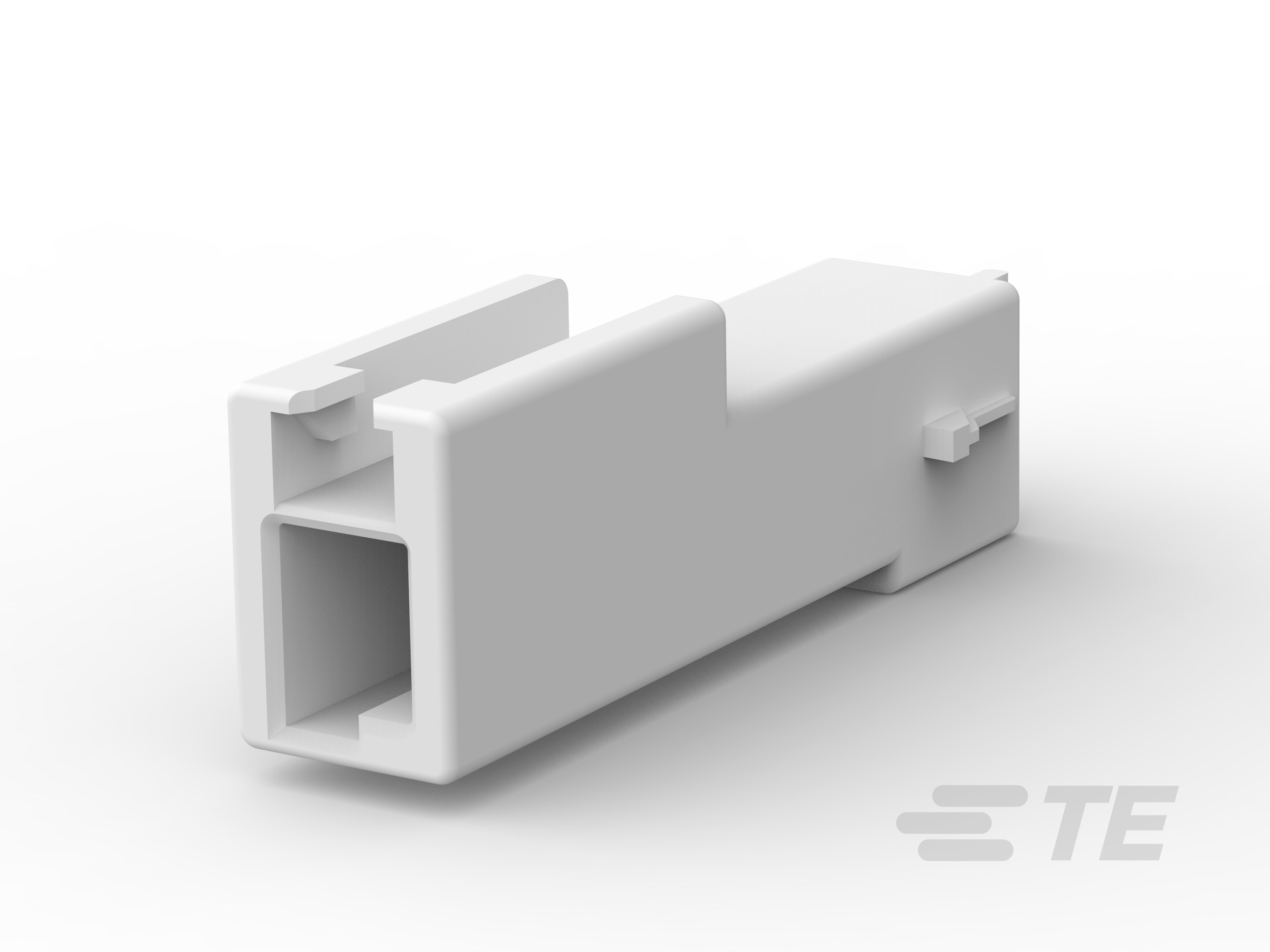

316769-1
Housing, Receptacle, Crimp, Wire-to-Wire, UL 94V-0, 1 Position, Power Double Lock, Rectangular Wire & Cable Connectors & Housings
316769-1
Housing, Receptacle, Crimp, Wire-to-Wire, UL 94V-0, 1 Position, Power Double Lock, Rectangular Wire & Cable Connectors & Housings
-
- Power Double Lock
- Interne TE-Nummer 316769-1
- TE-interne Beschreibung: POWER D/LOCK CAP HSG 1P NATURA
-
Steckverbinder-Produkttyp : Gehäuse
-
Steckverbinder- und Gehäusetyp : Buchse
-
Anschlussmethode zu Draht und Kabel : Crimpverbindung
-
Steckverbindersystem : Draht-an-Draht
-
Kontakthalterung im Gehäuse : Ohne
Dokumente
Produktzeichnungen
- AMP POWER DBL LOCK CONN, 3.96mm PITCH CAP HOUSING 1 Pos (FREE HANGING) ENG_CD_316769_B2_ENG_CD_316769_B2.pdf Englisch
CAD-Dateien
-
ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
- 3D PDF 3D_CVM_CVM_316769-1_E.pdf 3D
- Kundenmodell ENG_CVM_CVM_316769-1_E.2d_dxf.zip Englisch
- ENG_CVM_CVM_316769-1_E.3d_igs.zip Englisch
- ENG_CVM_CVM_316769-1_E.3d_stp.zip Englisch
Datenblätter/Katalogseiten
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf Englisch
- 1773458-5_POWER_DBL_LOCK_(PDL)_CONNECTORS ENG_DS_1773458-5_POWER_DBL_LOCK_0816.pdf Englisch
Produktspezifikationen
- Anwendungsspezifikation ENG_SS_114-5175_P3.pdf Englisch
- Produktspezifikation ENG_SS_108-5410_K4.pdf Englisch
Benutzeranleitungen
- Anleitung (nicht USA) ENG_SS_411-5638_B.pdf Englisch
- S_411-5638_B.tif Englisch
