Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

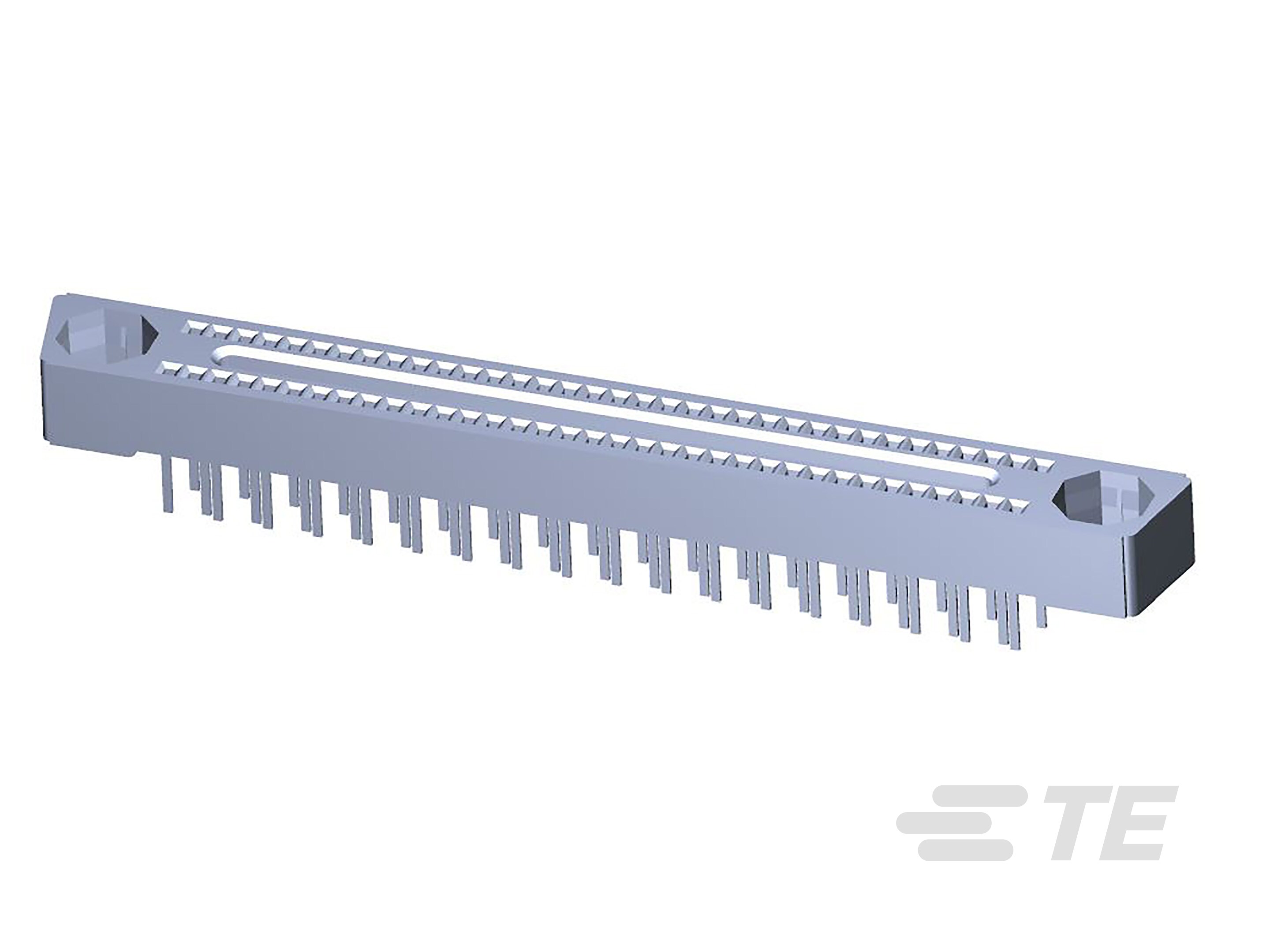

• PCB-Steckverbindertyp : Buchse für die Leiterplattenmontage

• Steckverbindersystem : Leiterplatte-an-Leiterplatte

• Abdichtbar : Nein

• Steckverbinder/Kontakt-Anschluss an : Leiterplatte

• Steckverbinder-Produkttyp : Steckverbindersatz

• stapelbar : Nein

• Montageausrichtung : Vertikal

• Anzahl der Positionen : 40

• Anzahl der Reihen : 2

• Spannungsfestigkeit (max.) (VAC): 600

• Primäre Produktfarbe : Grau

• PCB-Kontaktanschluss-Beschichtungsmaterial : Zinn-Blei

• Kontaktgrundmaterial : Beryllium-Kupfer

• Kontakt-Layout : Versetzt

• Vierkantpfosten-Abmessungen : .46 mm [ .018 in ]

• Beschichtungsdicke des Steckbereichs : 1.27 µm [ 50 µin ]

• Beschichtungsmaterial des Kontaktsteckbereichs : Gold (Au)

• Kontakttyp : Stecksockel

• Kontaktnennstrom (max.) (A): 1.5

• Anschlusspfosten und Auslauflänge (mm): 3.56, 4.83

• Anschlusspfosten und Auslauflänge (in): .14, .19

• Rechteckiger Anschlusspfosten und Restdicke : .2 mm [ .008 in ]

• Rechteckiger Anschlusspfosten und Restbreite : .46 mm [ .018 in ]

• Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

• Gegensteckführungstyp : Kodiert

• Leiterplattenhalterung : Ohne

• Leiterplattenmontage-Ausrichtung : Mit

• Steckverbinderbefestigungs-Typ : Leiterplattenmontage

• Gegensteckführung : Mit

• Gehäusematerial : LCP

• Mitte-Mitte-Abstand (Pitch) : 1.27 mm [ .05 in ]

• Steckverbinderhöhe : 5.46 mm [ .215 in ]

• Leiterplattendicke (empfohlen) : .05 – .07 mm [ .054 – .07 in ]

• Stapelhöhe : 15.24 mm [ .6 in ]

• Reihenabstand : 3.81 mm [ .15 in ]

• Betriebstemperaturbereich : -65 – 125 °C [ -85 – 257 °F ]

• Montageprozess-Funktion : Keine

• Stromkreis Anwendung : Strom und Signale

• UL-Brandschutzklasse : UL 94V-0
