Dieses Produkt ist momentan nicht erhältlich. Bitte wenden Sie sich für mehr Informationen oder bei Fragen zu Distributorenbestand an uns.

Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

  • Übersicht

Dieses Produkt ist momentan nicht erhältlich. Bitte wenden Sie sich für mehr Informationen oder bei Fragen zu Distributorenbestand an uns.

CPC Serie 3 Steckverbinder

CPC Serie 3 Steckverbinder-CAT-AM71-C83998BB
  • AMP
|
  • AMP CPC
Steckverbinder der CPC-Serie 3 mit einer Leistung bis zu 47 Ampere. 3 bis 7 Pole, die eckige Stromkontakte des Typs XII aufnehmen. Der Drahtgrößenbereich des Kontakts ist 16 bis 10 AWG.
Mehr Weniger

Produktmerkmale

  • Steckverbinder-Produkttyp: Gehäuse

  • Betriebsspannung(VDC): 600

  • Abdichtbar: Nein

  • Steckverbinder/Kontakt-Anschluss an: Leitungen und Kabel

  • Stromkreis Anwendung: Leistung

Erhältlich von

LADD Inc

Übersicht

Produktdetails

  • Leistungsdichte: bis zu 47 Ampere
  • 3 bis 7 Pole
  • Nimmt eckige Stromkontakte des Typs XII auf
  • Der Drahtgrößenbereich des Kontakts ist 16 bis 10 AWG.
  • Größen: 17-3 und 23-7

Anwendungen

  • Industriemaschinen, Fabrikautomatisierung, Materialverarbeitungsanlagen
  • Schienen- und Transportfahrzeuge und -systeme
  • Medizinische Instrumente und Geräte
  • Kommunikationsanlagen, Netzwerke, Datenspeicher, Computer und Peripheriegeräte
  • HLK-Anlagen, Betriebs- und Gebäudeausstattung
  • Beschilderung und Beleuchtung
  • Motorfahrzeuge – Auto/Bus/LKW, Off-Road-Fahrzeuge und Wohnmobile, Landmaschinen, Bauanlagen
  • Ausrüstung und Systeme für Luft- und Raumfahrt und Verteidigung
CPC Steckverbinder

Produktgruppe

Rundsteckverbinder aus Kunststoff

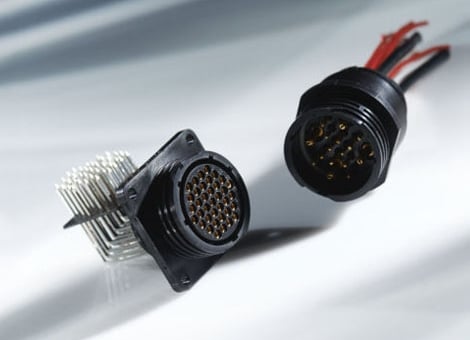

Die Rundsteckverbinder aus Kunststoff (Circular Plastic Connector, CPC) von TE bieten eine Vielzahl unterschiedlicher Optionen für die Energie- und Signalübertragung, sodass Ingenieure schnell und kostengünstig robuste Produkte entwerfen können.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Steckverbinderdichtungs- und Steckertyp  Peripher

  • Steckverbinder-Produkttyp  Gehäuse

  • Steckverbindersystem  Draht-an-Draht, Draht-an-Schalttafel

  • Abdichtbar  Nein

  • Steckverbinder/Kontakt-Anschluss an  Leitungen und Kabel

  • Steckverbinder- und Gehäusetyp  Buchse, Stecker

  • Rundsteckverbinder-Außengehäusetyp  Vollständig aus Kunststoff

Konfigurationsmerkmale

  • Anzahl der Positionen  3, 7

  • Anzahl der Leistungspole  3, 7

  • Anzahl der Signalpositionen  0

  • Umgekehrte Nummerierung  Ohne

Elektrische Kennwerte

  • Betriebsspannung (VDC) 600

  • Betriebsspannung (VAC) 600

Kontaktmerkmale

  • Umkehrbar  Ja, Nein

  • Kontakttyp  Stecksockel, Stift

  • Kontaktnennstrom (max.) (A) 32, 34

  • Kontaktschutz  Mit

Klemmenmerkmale

  • Anschlussmethode zu Draht und Kabel  Crimpverbindung

Montage und Anschlusstechnik

  • Polarisierungscode  A

  • Gewindegröße  1-3/8 - 18 UNEF-2A, 15/16-20 UNEF – 2A, 15/16-20 UNEF-2B

  • Steckverriegelungstyp  Schraubkupplung

  • Panelmontage – Ausführung  Flansch, Flansch, Flansch mit Gewindeeinsätzen, Flansch mit Montagebohrungen

  • Gegensteckführung  Mit

  • Gegensteckführungstyp  Kodiert

  • Steckverbinderbefestigungs-Typ  Kabelbefestigung (freihängend), Leiterplatten-Befestigung

  • Steckverriegelung  Mit

  • Panelmontagevorrichtung  Mit, Ohne

Gehäusemerkmale

  • Gehäuseausrichtung  Gerade

  • Gehäusefarbe  Schwarz

  • Gehäusematerial  Nylon, Nylon 6/6 GF, PA 6.6 GF, PA 66

  • Rundstecker-Außengehäusegröße  17, 23

Abmessungen

  • Kompatibler Isolationsdurchmesserbereich  5.59 mm [ .22 in ]

Verwendungsbedingungen

  • Betriebstemperaturbereich  -55 – 105 °C [ -67 – 221 °F ]

  • Flüssigkeitsbeständigkeit  Keine

Betrieb/Anwendung

  • Stromkreis Anwendung  Leistung

  • Geschirmt  Nein

Industriestandards

  • UL-Brandschutzklasse  UL 94V-0

Verpackungsmerkmale

  • Verpackungsmenge  1, 100, 150

  • Verpackungsmethode  Paket, Standard, Tüte

Referenznummer

  • TE-interne Teilenummer CAT-AM71-C83998BB
