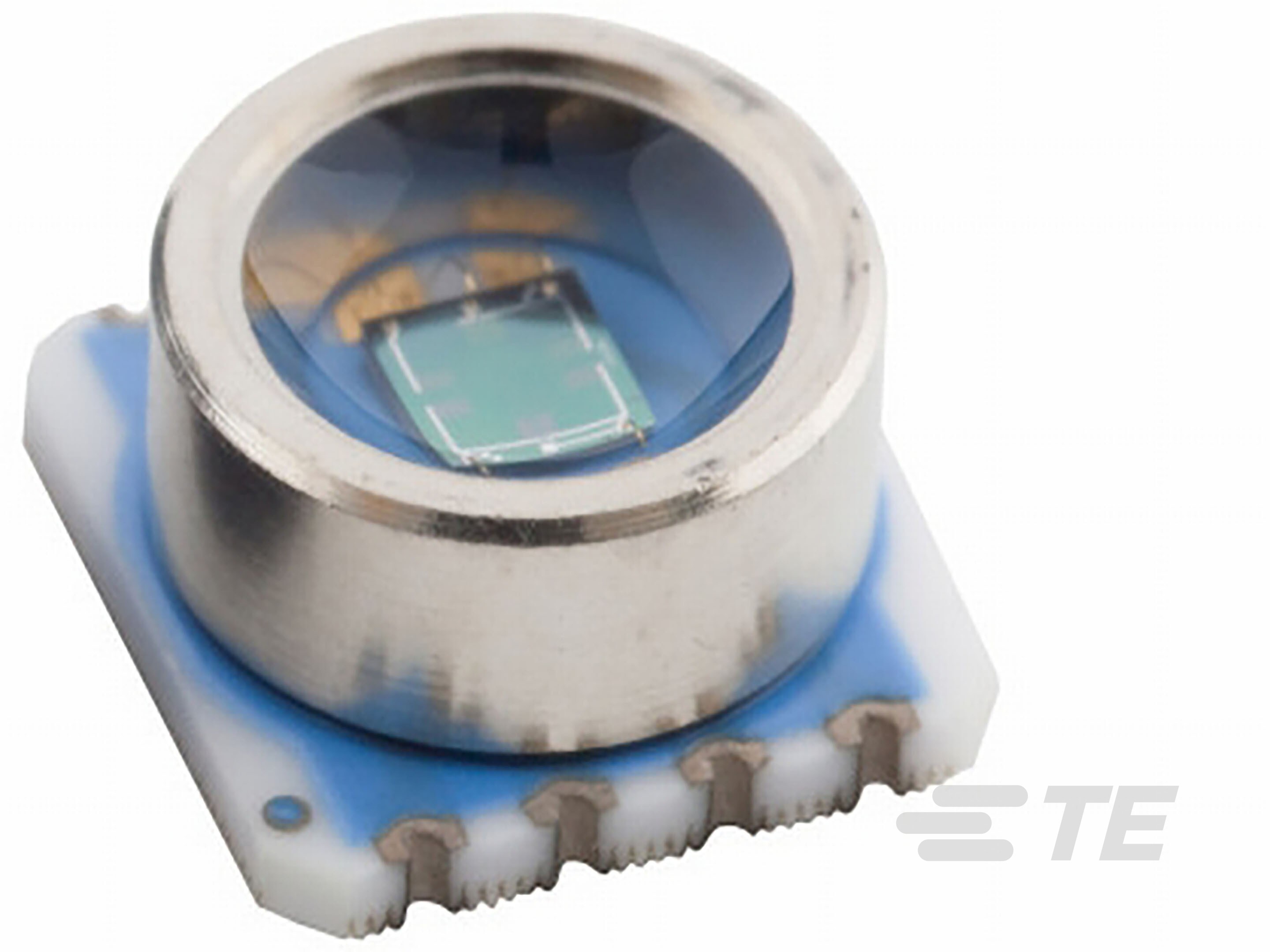

Miniatur-Drucksensor mit Mittelspannungsausgang

Miniatur-Drucksensor mit Mittelspannungsausgang-CAT-BLPS0028
  • MEAS
|
  • MEAS MS54XX
Die SMD-Drucksensoren der MS54XX Serie sind für Drucksensorsysteme mit höchsten Anforderungen an die Auflösung und Genauigkeit konzipiert.
Mehr Weniger

Produktmerkmale

  • Drucksensortyp : Drucksensoren mit mV-Ausgabe

  • Druckart : Absolut

  • Druckgenauigkeit : ±0,05% oder ±0,2% Nichtlinearität

  • Versorgungsspannungsbereich (V): 5

  • Betriebstemperaturbereich : -40 – 125 °C [ -40 – 257 °F ]

Erhältlich von

LADD Inc
Übersicht

Die Einheit besteht aus einer mikrobearbeiteten Silizium-Drucksensormatrize, die auf einem Keramikträger von 6,2 x 6,4 mm fixiert ist. Der MS54XX ist erhältlich als hochemp-findliche Version mit einer maximalen Ausgangsspannung oder als hochlineare Version. Beide Versionen bieten eine Ausgangsspannung, die sich direkt proportional zum einwirkenden Druck verhält.

Vorteile

  • Absolutdruckbereich von 1, 7, 12 und 70 bar
  • Unkompensiert
  • Piezoresistiver mikrobearbeiteter Silizium-Sensor
  • Miniaturformat für die Oberflächenmontage
  • Keramikträger
  • Rauscharm, hohe Empfindlichkeit, hohe Linearität
  • Kostengünstiges SMD-Paket
  • Geringe Baugröße
  • Hohe Zuverlässigkeit, geringe Verschiebung
  • Betriebstemperaturbereich von -40 °C bis +125 °C
  • Gelschutz gegen Feuchtigkeit und Wasser
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Abmessungen

  • Produktbreite  6.2 mm [ .244 in ]

  • Produkthöhe  2,88 mm [ 0,113 in ]

  • Produktlänge  6.4 mm [ .251 in ]

Produktmerkmale

  • Sensorgehäuse  Für Oberflächenmontage

  • Drucksensortyp  Drucksensoren mit mV-Ausgabe

  • Druckart  Absolut

Elektrische Kennwerte

  • Versorgungsspannungsbereich (V) 5

Verwendungsbedingungen

  • Betriebstemperaturbereich  -40 – 125 °C [ -40 – 257 °F ]

Betrieb/Anwendung

  • Druckgenauigkeit  ±0,05% oder ±0,2% Nichtlinearität

Weitere

  • Sensor-Optionen  Keine Option

  • EU RoHS-Konformität  Konform mit Ausnahmen

  • EU ELV-Konformität  Konform mit Ausnahmen

Referenznummer

  • TE-interne Teilenummer CAT-BLPS0028
