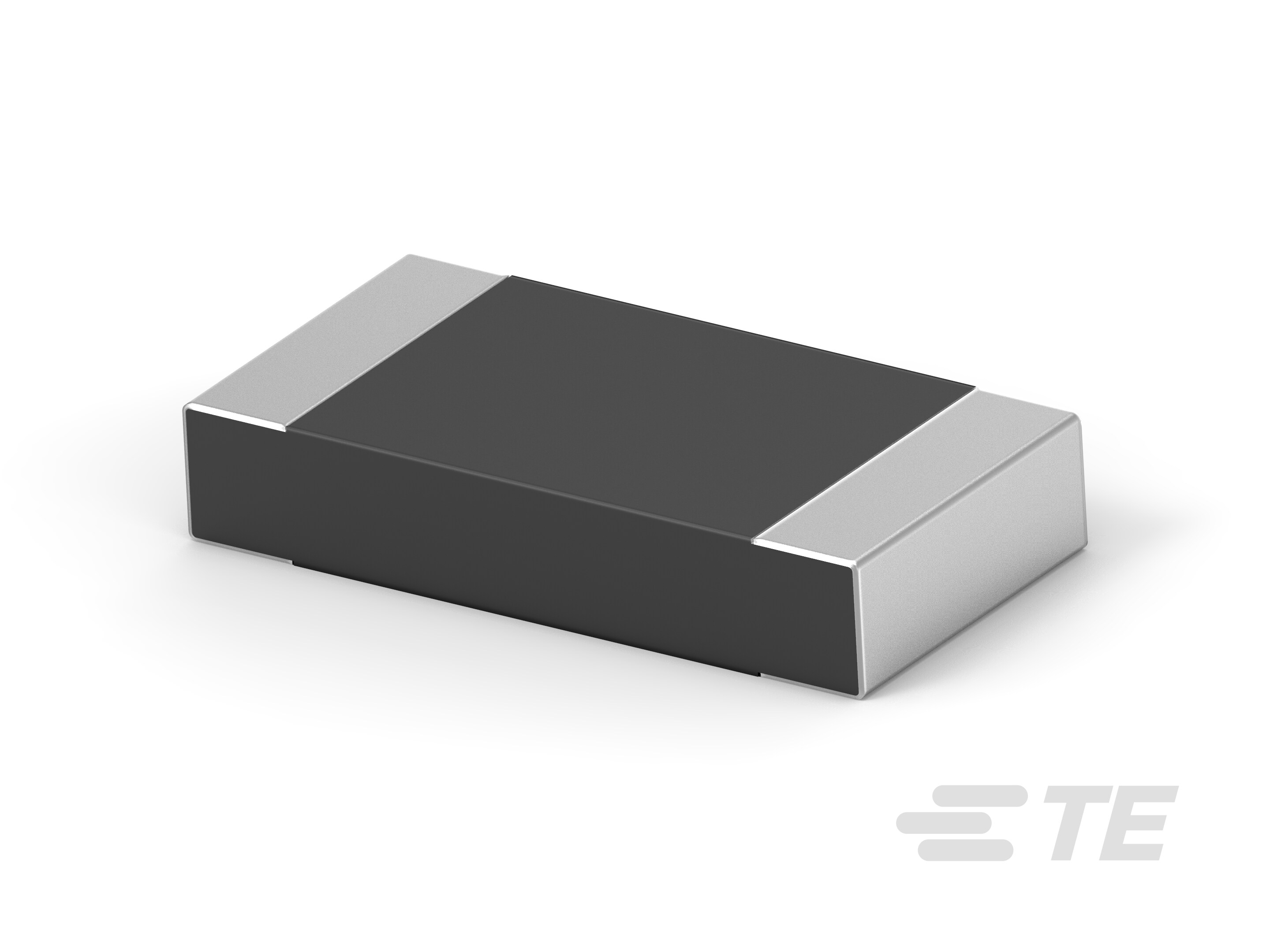

Metallchip-Widerstand für die Strommessung

CGS

|

CGS TL

Bei der TL-Serie handelt es sich um eine Reihe von Hochleistungs-Metall-Chip-Widerständen, die ideal für Strommesspositionen und mit einem speziellen Metall-Widerstandselement, einer geeigneten Sperrschicht unter dem Lot zur Verlängerung der Lebensdauer der Anschlüsse und einer Verlustleistung von bis zu 1 W ausgestattet sind.

Mehr Weniger

Produktmerkmale

Verpackungsmethode : Auf Bandware, Zugeschnittene Bandlänge
Widerstandswert (Ω): .09, .075, .047, .025, .1, .003, .082, .004, .051, .018, .015, .033, .022, .02, .027, .005, .001, .068, .01, .006, .056, .002, .22, .039, .15
Nennleistung (W): .25, 1
Widerstandstyp : Niederohmiger Widerstand
Anzahl der Anschlüsse : 2

Erhältlich von

Das Produkt jetzt konfigurieren und ein Angebot für die gewünschte Konfiguration anfordern

Kontakt

Übersicht

Bei der TL-Serie handelt es sich um eine Reihe an Hochleistungs-Metall-Chip-Widerständen, ideal für Strommesspositionen. Mit einem speziellen metallischen Widerstandselement, einer geeigneten Sperrschicht unter dem Lot zur Verlängerung der Lebensdauer der Anschlüsse und einer Verlustleistung von bis zu 1 W.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Widerstandstyp Niederohmiger Widerstand
Elementtyp Metallstreifen
Größencode 1206, 2512

Konfigurationsmerkmale

Anzahl der Widerstände 1

Elektrische Kennwerte

Widerstandswert (Ω) .001, .002, .003, .004, .005, .006, .01, .015, .018, .02, .022, .025, .027, .033, .039, .047, .051, .056, .068, .075, .082, .09, .1, .15, .22
Nennleistung (W) .25, 1
Toleranz der passiven Komponente (%) 1
Widerstandsklasse Bis zu 1kΩ

Klemmenmerkmale

Anzahl der Anschlüsse 2
SMD-Widerstand – Anschlusstyp Löten

Verwendungsbedingungen

Temperaturkoeffizient (ppm/°C) ±75

Verpackungsmerkmale

Verpackungsmethode Auf Bandware, Zugeschnittene Bandlänge

Referenznummer

TE-interne Teilenummer CAT-C339-T547

Literatur

Datenblätter/Katalogseiten

1309350_PASSIVE_COMPONENT pdf Englisch

Metallchip-Widerstand für die Strommessung

Produktmerkmale

Verpackungsmethode : Auf Bandware, Zugeschnittene Bandlänge

Widerstandswert (Ω): .09, .075, .047, .025, .1, .003, .082, .004, .051, .018, .015, .033, .022, .02, .027, .005, .001, .068, .01, .006, .056, .002, .22, .039, .15

Nennleistung (W): .25, 1

Widerstandstyp : Niederohmiger Widerstand

Anzahl der Anschlüsse : 2

Produktmerkmale

Widerstandstyp Niederohmiger Widerstand

Elementtyp Metallstreifen

Größencode 1206, 2512

Konfigurationsmerkmale

Anzahl der Widerstände 1

Elektrische Kennwerte

Widerstandswert (Ω) .001, .002, .003, .004, .005, .006, .01, .015, .018, .02, .022, .025, .027, .033, .039, .047, .051, .056, .068, .075, .082, .09, .1, .15, .22

Nennleistung (W) .25, 1

Toleranz der passiven Komponente (%) 1

Widerstandsklasse Bis zu 1kΩ

Klemmenmerkmale

Anzahl der Anschlüsse 2

SMD-Widerstand – Anschlusstyp Löten

Verwendungsbedingungen

Temperaturkoeffizient (ppm/°C) ±75

Verpackungsmerkmale

Verpackungsmethode Auf Bandware, Zugeschnittene Bandlänge

Referenznummer

TE-interne Teilenummer CAT-C339-T547

Datenblätter/Katalogseiten
