Übersicht

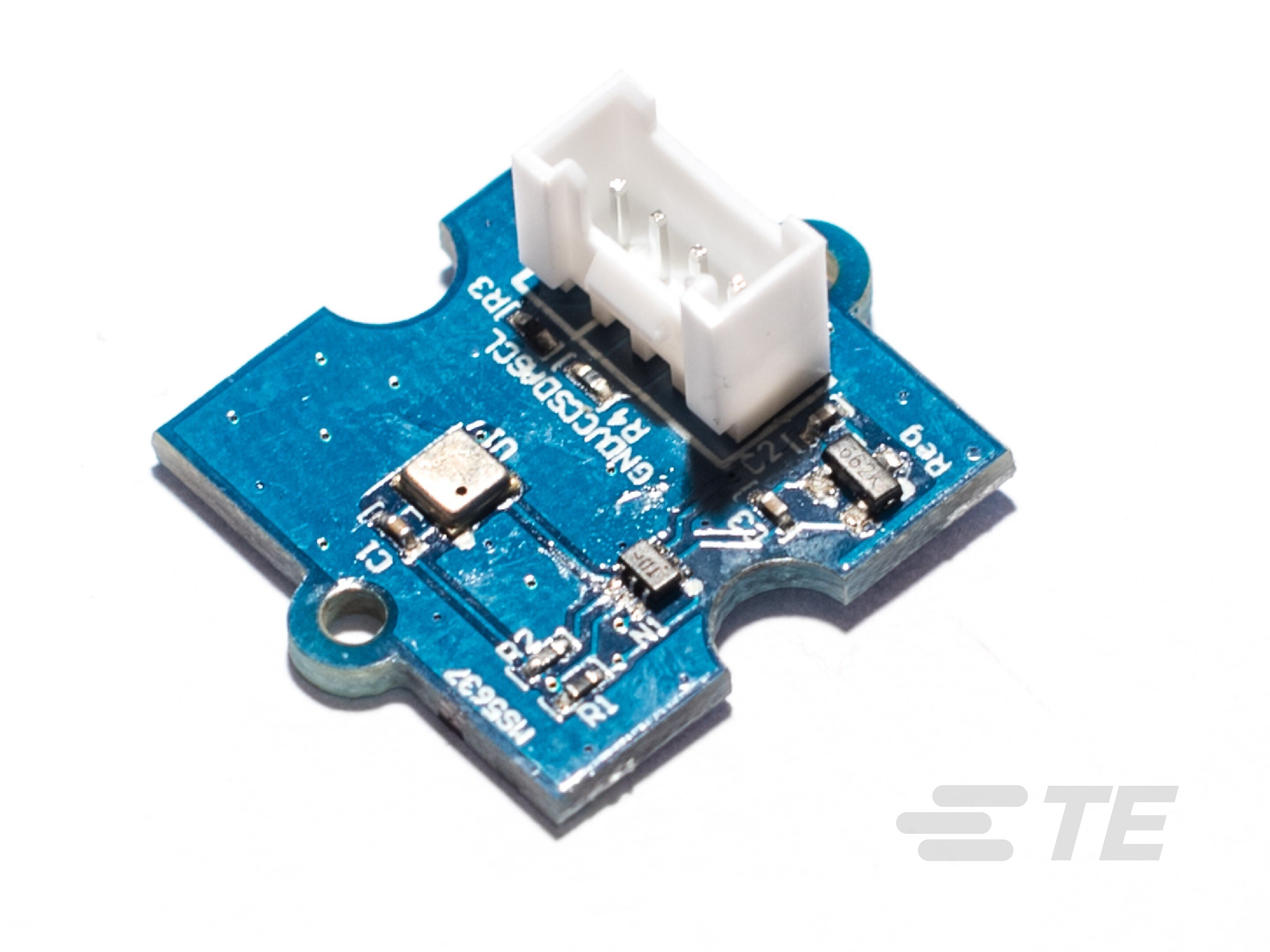

Der Entwicklungsplatinensensor MS5637 ist ein eigen-ständiger Druck- und Temperatursensor, der bei der Fertigung vollständig kalibriert wird. Das Sensormodell funktioniert mit 5 V (extern). Das Sensormodul umfasst einen Drucksensor mit hoher Linearität sowie einen 24-Bit-∆Σ-ADC mit extrem niedrigem Energieverbrauch und internen, werkseitig kalibrierten Koeffizienten.

Ausführliche Beschreibung

I2C-Schnittstelle: Das Grove kompatible Modul MS5637 kann beim I2C-Modell mit einer Versorgung von 5 V an den Host angeschlossen werden. Es verfügt über einen Grove kompatiblen 4-poligen Anschluss für I2C.



Externe Steuersignale mit 5-V-Versorgung: Der IC wird als I2C-Slave mittels des Standard-Zweileiter-I2C-Anschlussschemas betrieben. Da der IC eine Nennspannung von 3,6 V aufweist, sind auf der Platine die notwendigen Schaltelemente wie Regler und elektrischer Pegelwandler integriert, sodass die SCL- und SDA-Signale direkt von einem externen I2C-Netz mit 5 V und einem Netzteil angesteuert werden können.

Leistung

  • Druckbereich von 300 bis 1.200 mbar
  • Temperaturbereich von -40 °C bis +85 °C
  • Sehr geringer Stromverbrauch
  • Betrieb mit 5 V
  • Die Auflösung der Höhenmessung beträgt auf Meereshöhe 20 cm Luft.
  • Schnelle Umwandlungszeit: 0,5 ms (typisch)

Spezifikationen

  • Messung des Drucks von 300 mbar bis 1.200 mbar
  • Messung der Temperatur von -40 °C bis 125 °C
  • I²C-Kommunikation
  • Vollständig kalibriert
  • Schnelle Reaktionszeit
  • Sehr geringer Stromverbrauch
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Sensorentwicklung und -bewertung – Produkttyp  Grove-System

  • Sensortyp  Druck

Weitere

  • EU RoHS-Konformität  Konform

Referenznummer

  • TE-interne Teilenummer CAT-DCS0037

Literatur

Datenblätter/Katalogseiten
