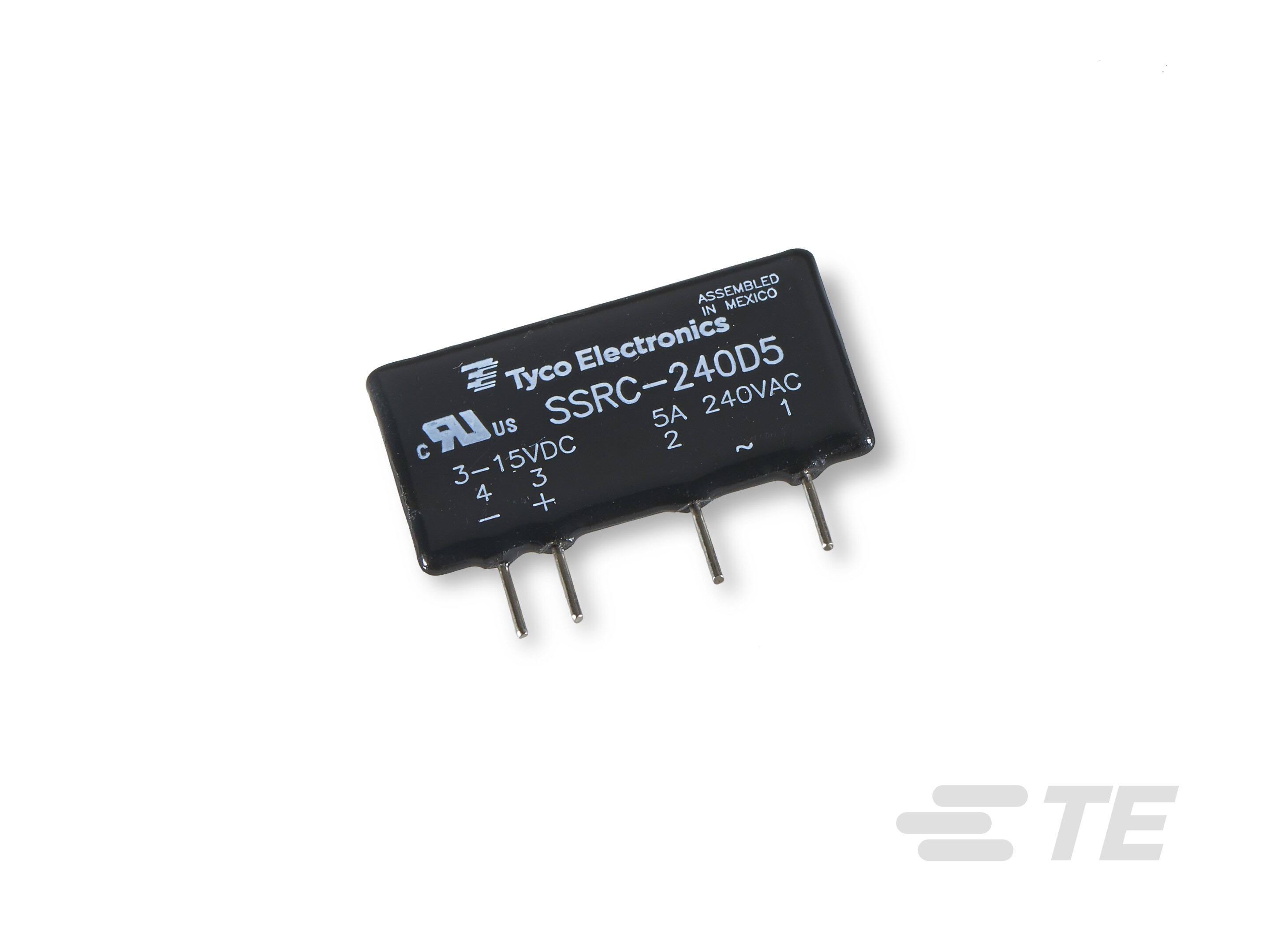

Halbleiterrelais, P&B SSRC-Serie

Halbleiterrelais, P&B SSRC-Serie-CAT-P851-SS61B
  • Potter & Brumfield
|
  • Potter & Brumfield SSRC
Die Serie SSRC von P&B mit Miniatur-SIP-Gehäuse ermöglicht eine hohe Dichte auf der Leiterplatte. Invers parallel verbundener SCR-Ausgang mit 5 A RMS und 3–15/4–15 V DC Eingangssteuerung. Optische Isolation mit 4.000 V RMS. Wahl zwischen 240 oder 480 V AC Nennleistung.
Mehr Weniger

Produktmerkmale

  • Eingangsstromtyp : DC

  • Kontaktanordnung : 1 Form A SPST-NO

  • Eingangsspannung (VDC): 3 – 15, 4 – 15

  • Ausgangsnennspannung (Vrms): 12 – 280, 48 – 660

  • Ausgangsnennspannung (VDC): 12 – 280, 48 – 660

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Sonstige Eigenschaften

  • Gehäuseausführung  SIP

  • Primäre Produktfarbe  Schwarz

  • Produktgewicht  11 g [ .4 oz ]

Elektrische Kennwerte

  • Isolation im Neuzustand zwischen Kontakten und Spule (Vrms) 4000

  • Eingangsspannung (VDC) 3 – 15, 4 – 15

  • Ausgangsnennspannung (Vrms) 12 – 280, 48 – 660

  • Ausgangsnennspannung (VDC) 12 – 280, 48 – 660

Betrieb/Anwendung

  • Eingangsstromtyp  DC

  • Ausgangsschaltung  Zufällig, Null

  • Ausgangsstrom-Typ  AC / Wechselstrom

Konfigurationsmerkmale

  • Kontaktanordnung  1 Form A SPST-NO

Montage und Anschlusstechnik

  • Produkt-Montagetyp  Leiterplatte

Klemmenmerkmale

  • Relais-Anschlussart  PCB Termination

  • Kontaktkonfiguration  Lötstifte

Abmessungen

  • Produktlänge  43.1 mm [ 1.7 in ]

  • Produktbreite  7.6 mm [ .3 in ]

  • Produkthöhe  25.4 mm [ 1 in ]

Verwendungsbedingungen

  • Betriebstemperaturbereich  -30 – 80 °C [ -22 – 176 °F ]

Weitere

  • EU RoHS-Konformität  Konform, Konform mit Ausnahmen

  • EU ELV-Konformität  Konform mit Ausnahmen

Referenznummer

  • TE-interne Teilenummer CAT-P851-SS61B
