Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

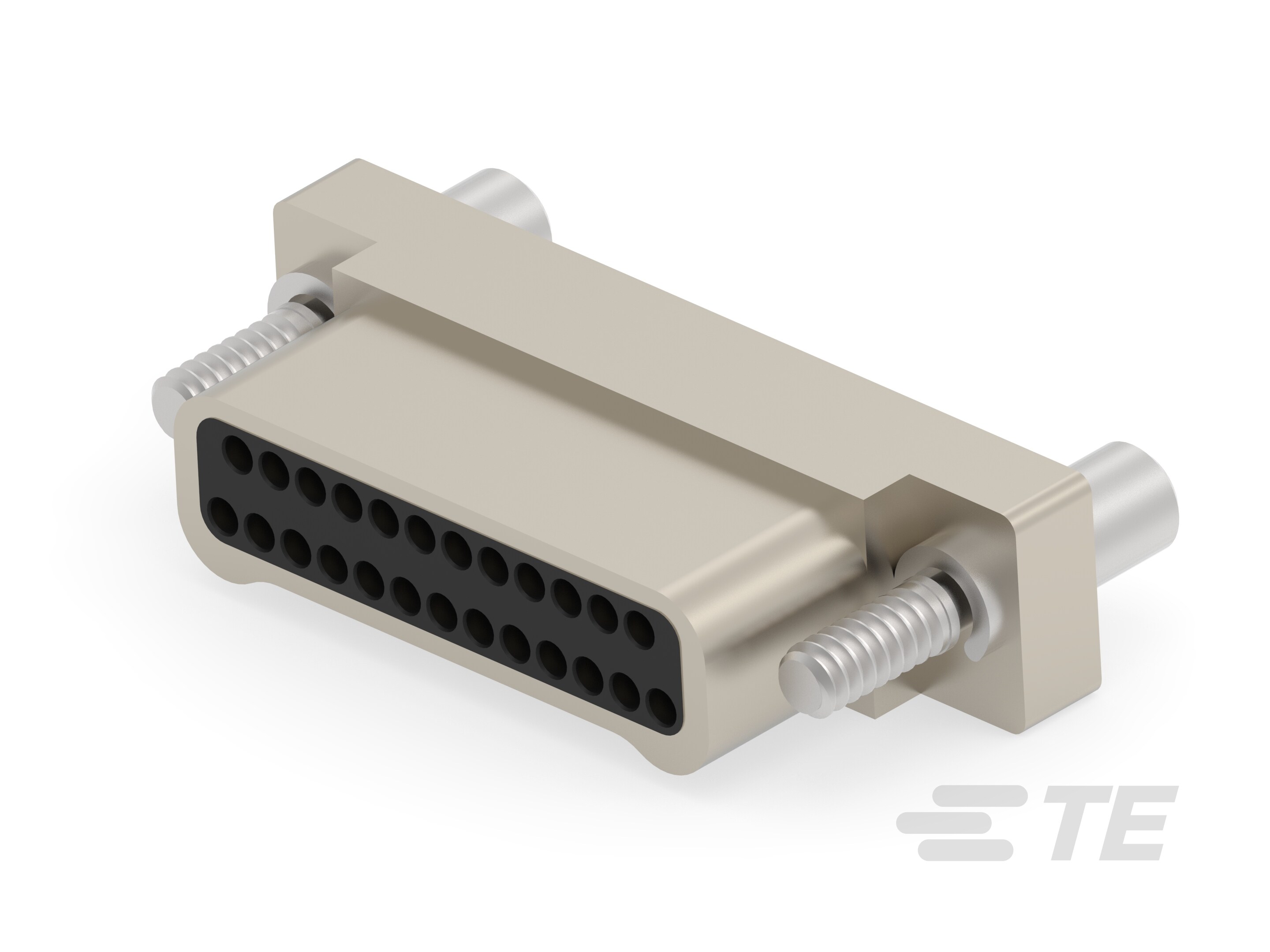

DUALOBE Plug Connectors: Metal Shell, 25 Pin/2 Row

DUALOBE Plug Connectors: Metal Shell, 25 Pin/2 Row-CAT-STM-25PC

Nanonics

Produktmerkmale

Steckverbinder- und Gehäusetyp : Stecker
Steckverbindersystem : Draht-an-Draht, Draht-an-Leiterplatte
Anzahl der Positionen : 25
Montagehardware : Keine Hardware, Hochtemperatur-Legierung
Mitte-Mitte-Abstand (Pitch) (mm): .64, .63, 1.27
Mitte-Mitte-Abstand (Pitch) (in): .05, .025

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Steckverbindersystem	Montagehardware	Mitte-Mitte-Abstand (Pitch)	Abdichtbar	Steckverbinder/Kontakt-Anschluss an	Kontaktnennstrom (max.)	Stromkreis Anwendung	Steckverbinderbefestigungs-Typ	Betriebstemperaturbereich	Anschlussmethode zu Draht und Kabel	EU RoHS-Konformität	EU ELV-Konformität
STM025PC2DC060Q = WDUALOBE	9-1589473-6	Produktzeichnung 3D PDF	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025PC2DM006Q = WDUALOBE	1589474-4	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025PC2DC018N = WDUALOBE	8-1589473-6	Produktzeichnung 3D PDF	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025PC2DC012N = WDUALOBE	8-1589473-3	Produktzeichnung 3D PDF	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM02511500PCQ = Solder Cup	2-1589053-3	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	Hochtemperatur-Legierung	.63 mm	Nein	Leiterplatte	1 A	Strom und Signale	Kabelbefestigung (freihängend)	-200 – 200 °C	Löthülse	Konform	Konform
STM025B2Q = SMT Conn	1-1589490-6	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	Keine Hardware	.64 mm	-	Leiterplatte	1 A	-	-	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform
STM025PC2DC036N = WDUALOBE	9-1589473-3	Produktzeichnung 3D PDF	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025PC2DC048N = WDUALOBE	9-1589473-4	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025C6N = THRU-HOLE	1589481-4	Produktzeichnung	Draht-an-Leiterplatte	-	1.27 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform
STM025PC2DM012N = WDUALOBE	1589788-7	Produktzeichnung 3D PDF	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025PC2DCC60N = WDUALOBE	1589474-3	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025PC0DM018N = W DUALOBE	8-1589946-7	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	Keine Hardware	.64 mm	-	Leitungen und Kabel	1 A	-	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025PC2DX006Q = WDUALOBE	1-1589474-5	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025PC2DC018Q = Wdualobe	1589946-7	Produktzeichnung	Draht-an-Leiterplatte	Keine Hardware	.64 mm	-	Leitungen und Kabel	1 A	-	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Kontaktmerkmale

Kontakttyp Stift
Kontaktoptionen Installed
Kontaktgrundmaterial Beryllium-Kupfer
Beschichtungsmaterial des Kontaktsteckbereichs Gold
Kontaktnennstrom (max.) (A) 1

Klemmenmerkmale

Anschlusstyp (an Leiterplatte) Durchsteckmontage - Löten, Oberflächenmontage
Anschlussmethode zu Draht und Kabel Löthülse, Vorkonfektionierte schwebende Leitungen

Gehäusemerkmale

Gehäusematerial Aluminium
Mitte-Mitte-Abstand (Pitch) (mm) .64, .63, 1.27
Mitte-Mitte-Abstand (Pitch) (in) .05, .025

Produktmerkmale

Kompatibel mit Einzeldrahttyp Massiv, Mehrdrähtig
Steckverbinder- und Gehäusetyp Stecker
Steckverbindersystem Draht-an-Draht, Draht-an-Leiterplatte
Abdichtbar Nein
Steckverbinder/Kontakt-Anschluss an Leiterplatte, Leitungen und Kabel

Konfigurationsmerkmale

Montageausrichtung Horizontal
Anzahl der Positionen 25

Montage und Anschlusstechnik

Montagehardware Keine Hardware, Hochtemperatur-Legierung
Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend)

Verwendungsbedingungen

Betriebstemperaturbereich -200 – 200 °C [ -328 – 392 °F ]

Betrieb/Anwendung

Stromkreis Anwendung Strom und Signale, Leistung, Signal

Weitere

EU RoHS-Konformität Nicht konform, Konform
EU ELV-Konformität Konform, Nicht konform

Referenznummer

TE-interne Teilenummer CAT-STM-25PC

Literatur

Datenblätter/Katalogseiten

1589053 Nanonics Cross Reference pdf Englisch
