Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

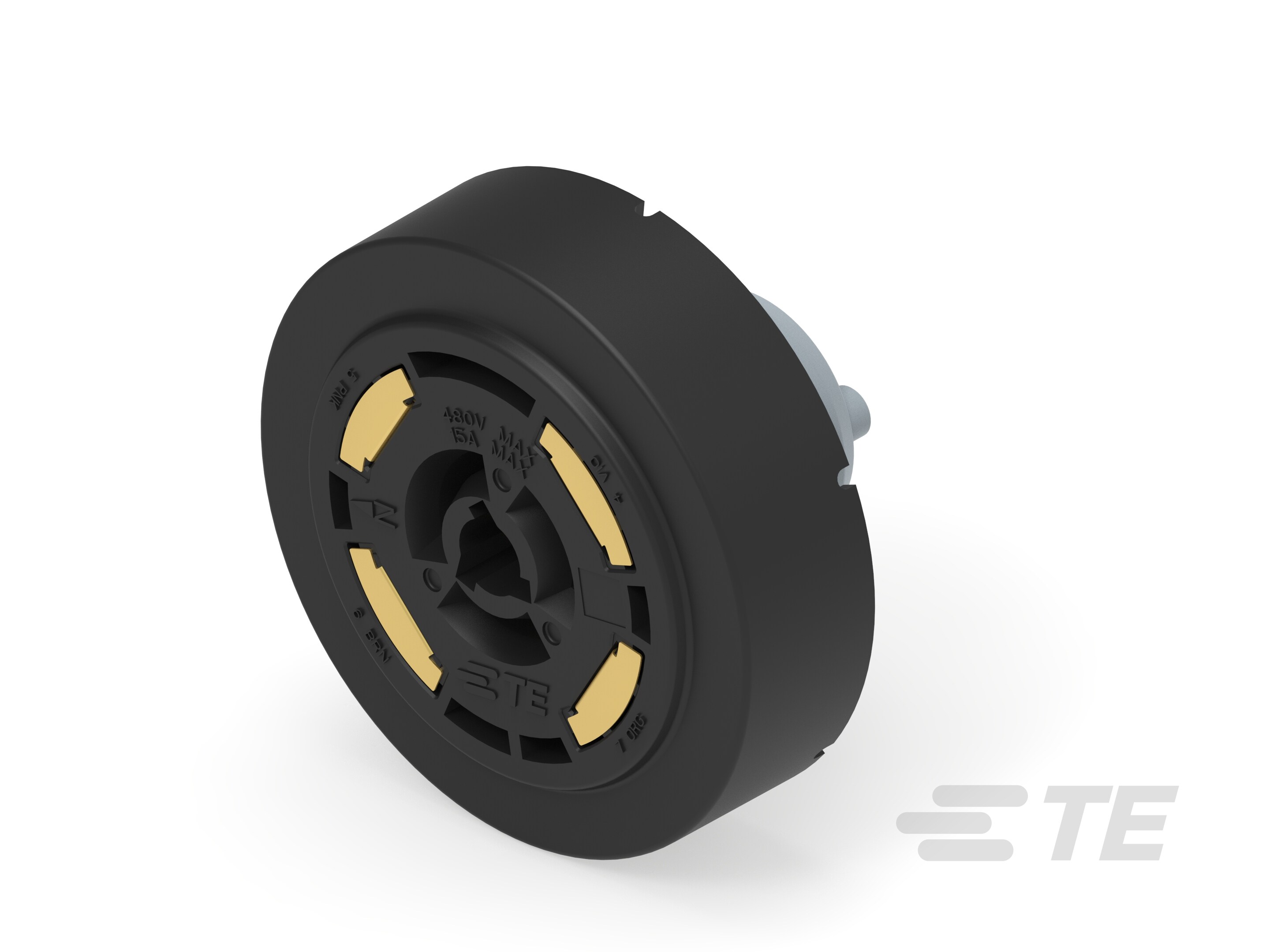

LUMAWISE Endurance N Poke-In: Streetlight Dimming Receptacles

Produktmerkmale

Betriebstemperaturbereich (°C): -40 – 85, -45 – 85
Betriebstemperaturbereich (°F): -40 – 185
Primäre Produktfarbe : Schwarz
Kompatibilität mit zugelassenen Produkten : UL 773
Kontaktnennstrom (max.) (A): 15
Drahtgröße (AWG): 18 – 14, 14 – 18

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Beleuchtungsprodukt-Typ	Beleuchtungs-Steckverbinder – enthaltene Funktionen	Steckverbindersystem	Anzahl der Positionen	Betriebstemperaturbereich	EU RoHS-Konformität	EU ELV-Konformität
Rcpt Assy, w/ intg gasket; PC; dimm 3/4	2376865-2	Produktzeichnung 3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
RCPT ASSY,DIMMABLE PHOTOCONTROL,105C,3/4	4-2213362-4	Produktzeichnung 3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
RCPT ASSY,DIMMABLE PHOTOCONTROL,105C,3/4	1-2314670-4	Produktzeichnung 3D PDF	Kurzschlusskappe	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
RCPT ASSY,DIM PHOTO,105C,3/4, CONNECTORS	2213785-1	Produktzeichnung	Steckverbinder	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
Rcpt Assy, w/ intg gasket; PC; dimm 3/2	2376865-1	Produktzeichnung 3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-
DIM RECPT,LUMAWISE ENDURANCE N POKEIN 7P	2439396-1	Produktzeichnung 3D PDF	Steckverbinder	Nicht drehbar	Kabel-an-Gerät	7	-40 – 85 °C	-	-
ASSY, ROT DIM REC 49.22MM 7 POS 150C	2-2213627-2	Produktzeichnung 3D PDF	Steckverbinder	Drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
Rcpt Assy,Dimmable Photocontrol,150C,3/4	2213899-2	3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
Rcpt Assy,Dimmable Photocontrol,105C,3/2	2213899-3	3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-
RCPT ASSY,DIMMABLE PHOTOCONTROL,105C,3/4	2213362-4	Produktzeichnung 3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
Rcpt Assy,Dimmable Photocontrol,150C,3/2	2213899-1	3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-
ASSEMBLY, ROT DIM REC 49.22 5P 105C GASK	2213627-7	Produktzeichnung 3D PDF	Steckverbinder	Drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-
RCPT ASSY,DIMMABLE PHOTOCONTROL,105C,3/4	2314670-4	Produktzeichnung 3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
ASSEMBLY, ROT DIM REC 49.22MM 7 POS 150C	3-2213627-2	Produktzeichnung 3D PDF	Kurzschlusskappe	Drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
LUMAWISE N Bracket Mount Receptacle, 5P	2363929-2	Produktzeichnung 3D PDF	Steckverbinder	-	Draht-an-Komponente	5	-45 – 85 °C	-	-
Rcpt Assy, w/ intg gasket; PC; dimm 3/2	2376865-3	Produktzeichnung 3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-
Rcpt Assy, w/ intg gasket, PC, dimm 3/4	2376865-4	Produktzeichnung 3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
Rcpt Assy,Dimmable Photocontrol,150C,3/4	2213362-2	Produktzeichnung 3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
Rcpt Assy,Dimmable Photocontrol,105C,3/2	2213362-3	Produktzeichnung 3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-
ASSEMBLY, ROT DIM REC 49.22MM 5 POS 150C	2213627-1	Produktzeichnung 3D PDF	Steckverbinder	Drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-
ASSEMBLY, ROT DIM REC 49.22MM 7 POS 150C	2213627-2	Produktzeichnung 3D PDF	Steckverbinder	Drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
ASSEMBLY, ROT DIM REC 49.22MM 5 POS 105C	2213627-3	Produktzeichnung 3D PDF	Steckverbinder	Drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-
ASSEMBLY, ROT DIM REC 49.22MM 7 POS 105C	2213627-4	Produktzeichnung 3D PDF	Steckverbinder	Drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
ASSEMBLY, ROT DIM REC 49.22 7P 150C GASK	2213627-6	Produktzeichnung 3D PDF	Steckverbinder	Drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
ASSEMBLY, ROT DIM REC 49.22 7P 105C GASK	2213627-8	Produktzeichnung 3D PDF	Steckverbinder	Drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
Rcpt Assy,Dimmable Photocontrol,150C,3/4	2213717-2	Produktzeichnung	Steckverbinder	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
RCPT ASSY,DIMMABLE PHOTOCONTROL,105C,3/4	2213899-4	3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
RECEPTACLE, TOOL-LESS ROTATABLE DIMMING	2-2332966-3	Produktzeichnung 3D PDF	Kurzschlusskappe	Drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-
RECEPTACLE, TOOL-LESS ROTATABLE DIMMING	2-2332966-4	Produktzeichnung 3D PDF	Kurzschlusskappe	Drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
RECEPTACLE, TOOL-LESS ROTATABLE DIMMING	2-2332966-1	Produktzeichnung 3D PDF	Kurzschlusskappe	Drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-
Rcpt Assy,Dimmable Photocontrol,150C,3/2	2213362-1	Produktzeichnung 3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-
LUMAWISE N Bracket Mount Rotate Recpt 7P	1-2363929-3	Produktzeichnung 3D PDF	Steckverbinder	Drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
LUMAWISE N Bracket Mount Rotate Recpt 5P	1-2363929-2	Produktzeichnung 3D PDF	Steckverbinder	Drehbar	Komponente-an-Draht	5	-40 – 85 °C	-	-
RECEPTACLE, TOOL-LESS ROTATABLE DIMMING	2-2332966-2	Produktzeichnung 3D PDF	Kurzschlusskappe	Drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
RCPT ASSY,DIM PHTCNTRL,105C,3/4, TINNED	5-2213362-4	3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	7	-40 – 85 °C	-	-
Rcpt Assy,Dimmable Photocontrol,105C,3/2	1-2213362-3	3D PDF	Steckverbinder	Nicht drehbar	Draht-an-Komponente	5	-40 – 85 °C	-	-

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel
Steckverbindersystem Draht-an-Komponente, Kabel-an-Gerät, Komponente-an-Draht
Abdichtbar Ja
Beleuchtungsprodukt-Typ Steckverbinder, Kurzschlusskappe

Konfigurationsmerkmale

Anzahl der Positionen 5, 7
Beleuchtungs-Steckverbinder – enthaltene Funktionen Nicht drehbar, Drehbar

Elektrische Kennwerte

Betriebsspannung (VAC) 480, 600
Betriebsspannung (VDC) 600

Sonstige Eigenschaften

Primäre Produktfarbe Schwarz

Kontaktmerkmale

Kontaktnennstrom (max.) (A) 15
Beschichtungsmaterial des Kontaktsteckbereichs Gold

Montage und Anschlusstechnik

Steckverbinderbefestigungs-Typ Leiterplatten-Befestigung

Abmessungen

Drahtgröße (AWG) 14 – 18, 18 – 14

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -45 – 85, -40 – 85
Betriebstemperaturbereich (°F) -40 – 185

Betrieb/Anwendung

Stromkreis Anwendung Strom und Signale

Industriestandards

Kompatibilität mit zugelassenen Produkten UL 773
Kompatibilität mit Normen/Standards ANSI, UL

Referenznummer

TE-interne Teilenummer CAT-Z23-DRE

Literatur

Produktspezifikationen

Application Specification for ANSI C136.41 Dimming Receptacle with Poke-In termination. pdf Englisch
LUMAWISE Endurance N with Poke In Termination pdf Englisch
