Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

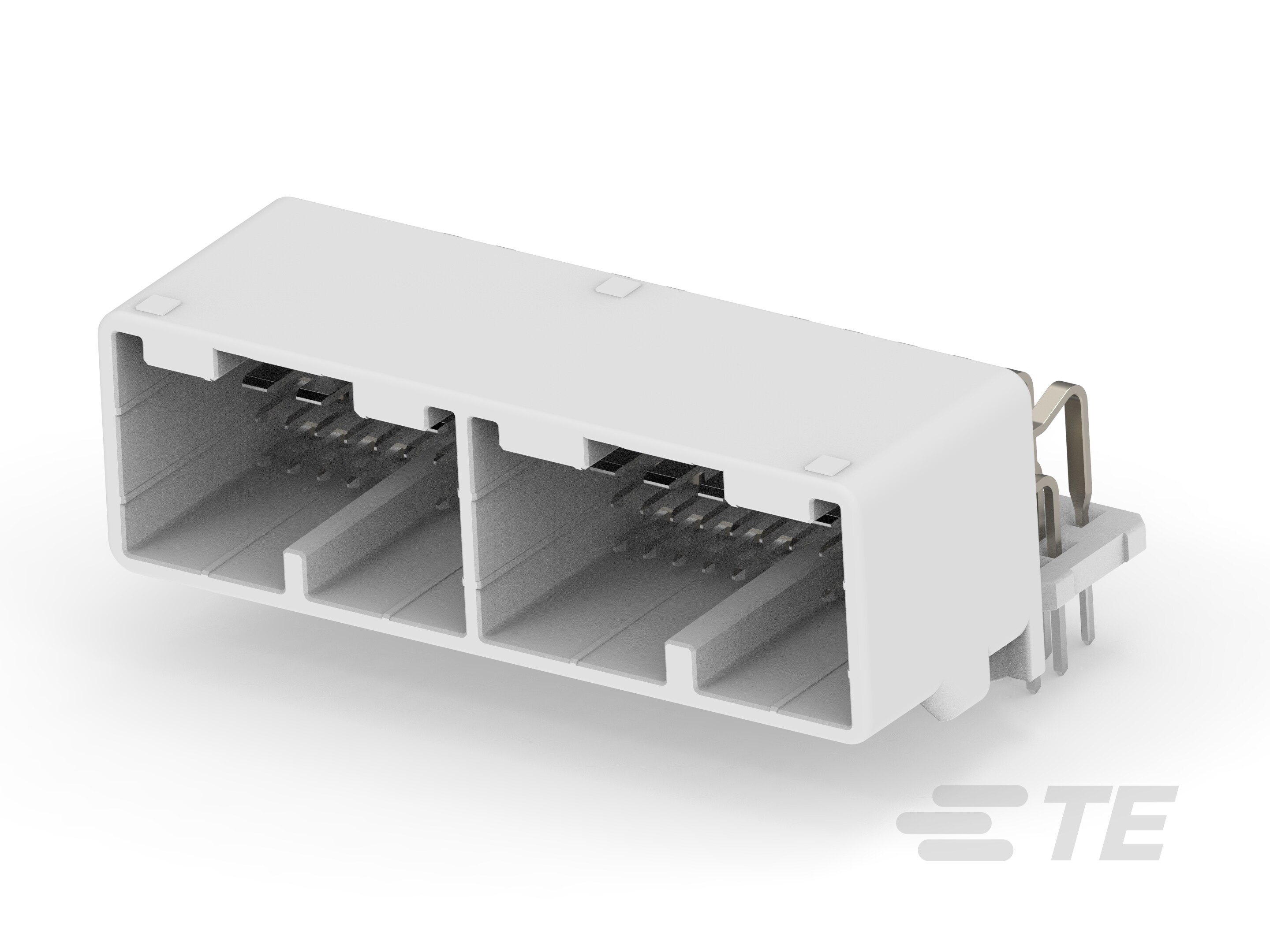

• Steckverbinderform : Rechteckig

• Gemischte und Hybrid-Stiftleiste : Ja

• PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage

• Steckverbindersystem : Draht-an-Leiterplatte

• Stiftleistentyp : Vollständig ummantelt

• Abdichtbar : Nein

• Steckverbinder/Kontakt-Anschluss an : Leiterplatte

• Anzahl der Abschnitte : 2

• Anzahl der Signalpositionen : 50

• Montageausrichtung : Horizontal

• Anzahl der Positionen : 50

• Anzahl der Reihen : 3

• Steckzungendicke : .64 mm [ .025 in ]

• Steckzungenbreite (mm): 2.3, .64

• Steckzungenbreite (in): .025, .091

• Kontaktgröße : 2.3mm, .64mm

• Beschichtungsmaterial des Kontaktsteckbereichs : Zinn

• Kontakttyp : Flachstecker

• Steckverriegelung : Mit

• Montagebohrungen : Mit

• Steckverriegelungstyp : Verriegelungsschnittstelle

• Panelmontagevorrichtung : Ohne

• Leiterplattenhalterung : Ohne

• Leiterplattenmontage-Ausrichtung : Ohne

• Gegensteckführung : Mit

• Geschirmt : Nein

• Stromkreis Anwendung : Signal

• Betriebstemperatur (max) (°C): 80, 105, 100, 90, 85, 65, 75, 70

• Betriebstemperatur (max) (°F): 212

• Betriebstemperaturbereich : -30 – 105 °C [ -22 – 221 °F ]

• Verpackungsmenge : 9

• Verpackungsmethode : Tube

• Steckverbinderlänge : 33.4 mm [ 1.315 in ]

• Profilhöhe ab Leiterplatte : 20.6 mm [ .811 in ]

• Leiterplattendicke (empfohlen) : 1.6 mm [ .063 in ]

• Steckverbinderbreite : 56.5 mm [ 2.224 in ]

• Nominalspannungs-Architektur (V): 12

• Nennspannung (max.) (VDC): 12

• Betriebsspannung (VDC): 12

• Primäre Produktfarbe : Naturbelassen

• Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

• Mitte-Mitte-Abstand (Pitch) (mm): 2.2, 4

• Mitte-Mitte-Abstand (Pitch) (in): .157, .087

• UL-Brandschutzklasse : UL 94HB
