Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

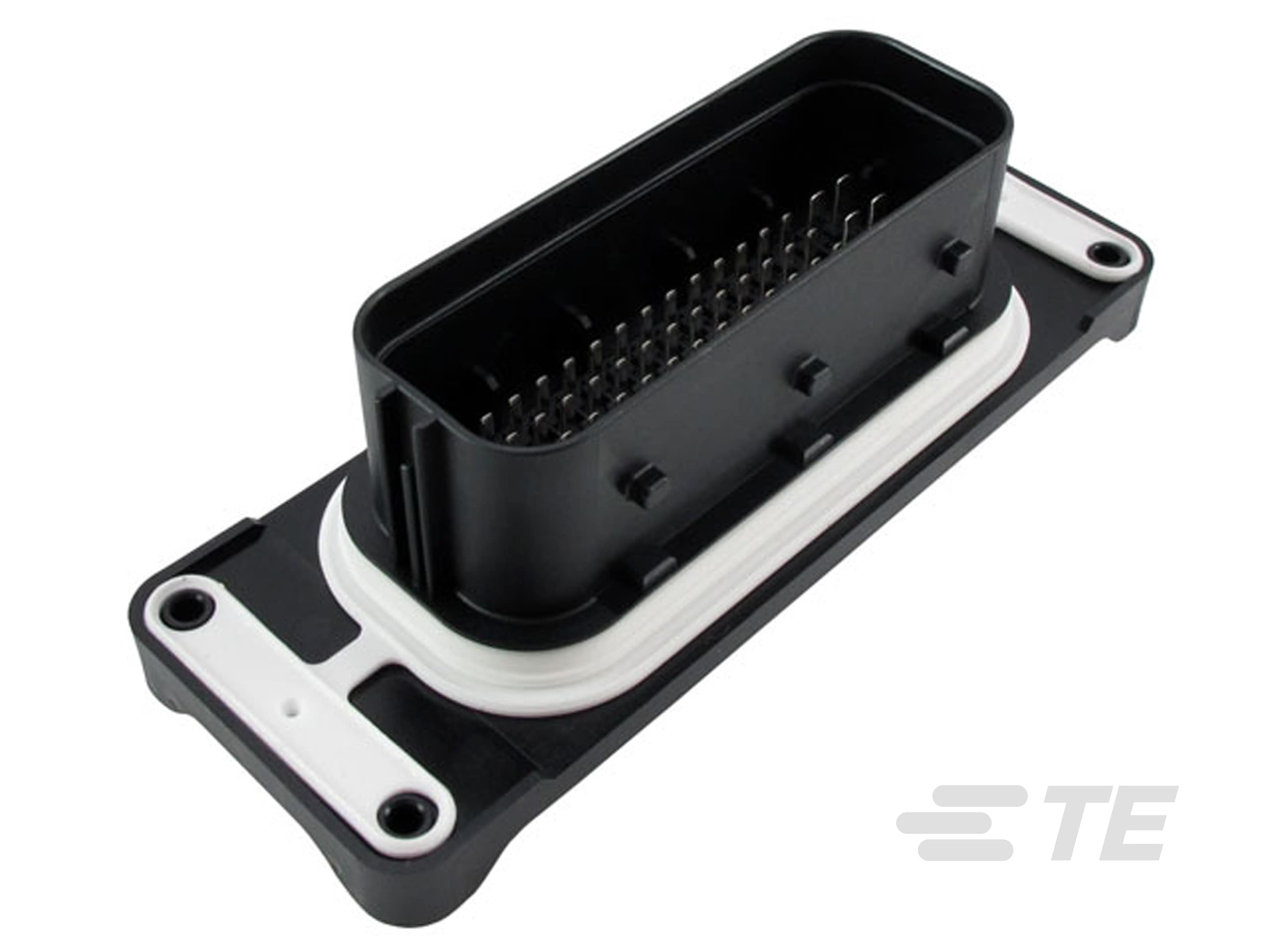

• Stiftleistentyp : Vollständig ummantelt

• Steckverbindersystem : Draht-an-Leiterplatte

• Steckverbinderform : Rechteckig

• Gemischte und Hybrid-Stiftleiste : Nein

• Steckverbinder/Kontakt-Anschluss an : Leiterplatte

• PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage

• Abdichtbar : Ja

• Anzahl der Reihen : 3, 4

• Anzahl der Abschnitte : 1

• Montageausrichtung : Vertikal

• Anzahl der Positionen : 62

• Nennspannung (max.) (VDC): 36

• Primäre Produktfarbe : Schwarz

• Steckverbinder und Kodierungscode : A

• Beschichtungsmaterial des Kontaktsteckbereichs : Silber

• Kontakttyp : Flachstecker

• Steckzungenbreite (mm): 1.5, 2.8

• Steckzungenbreite (in): .059, .11

• Steckzungendicke (mm): .6, .8

• Steckzungendicke (in): .025, .031

• Kontaktnennstrom (max.) (A): 40

• Kontaktgröße : 1.5mm, 2.8mm

• Steckverriegelungstyp : Verriegelungsschnittstelle

• Montagebohrungen : Mit

• Steckverriegelung : Mit

• Leiterplattenhalterung : Ohne

• Leiterplattenmontage-Ausrichtung : Mit

• Steckverbinderbefestigungs-Typ : Leiterplattenmontage

• Gegensteckführung : Mit

• Gegensteckführungstyp : Kodiert

• Mitte-Mitte-Abstand (Pitch) (mm): 4, 5

• Mitte-Mitte-Abstand (Pitch) (in): .157, .197

• Profilhöhe ab Leiterplatte : 36.3 mm [ 1.429 in ]

• Steckverbinderlänge : 132 mm [ 5.196 in ]

• Betriebstemperaturbereich : -40 – 140 °C [ -40 – 284 °F ]

• Betriebstemperatur (max) (°C): 65, 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130, 140

• Betriebstemperatur (max) (°F): 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284

• Stromkreis Anwendung : Signal

• IP-Schutzart : IP67

• UL-Brandschutzklasse : UL 94HB
