Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

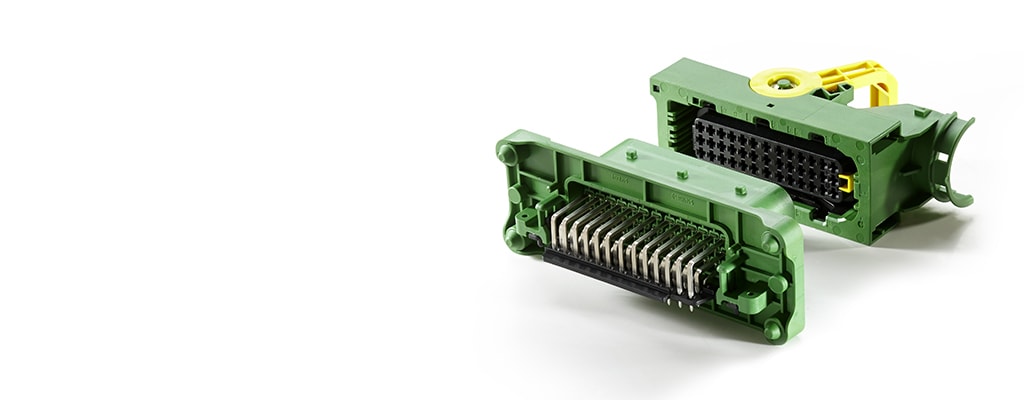

Steckleisten der Produktreihe LEAVYSEAL

LEAVYSEAL

Unsere Steckleisten der Produktreihe LEAVYSEAL sind Leiterplatten-Steckverbinder mit hohen Stiftzahlen. Sie sind mit 21, 39, 62, 92 und 124 Kontaktkammern verfügbar und nehmen AMP MCP 6.3/4.8K, 2.8 und 1.5K Kontakte mit einer Stromtragfähigkeit von bis zu 40 Ampere auf. LEAVYSEAL Steckleisten sind für die Integrität und Kontinuität von Daten- und Leistungssignalen in rauen Umgebungen konzipiert.

Mehr Weniger

Produktmerkmale

PCB-Steckverbindertyp : Stiftleiste für die Leiterplattenmontage
PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage
Montageausrichtung : Horizontal, Rechter Winkel, Vertikal
Steckverbindersystem : Draht-an-Leiterplatte
Anzahl der Positionen : 2, 21, 39, 62, 92, 124

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Montageausrichtung	Anzahl der Positionen	Mitte-Mitte-Abstand (Pitch)	Anzahl der Reihen	Primäre Produktfarbe	Leiterplattenmontage-Ausrichtung	Leiterplattenhalterung	Kontaktnennstrom (max.)	Stromkreis Anwendung	Verpackungsmethode	Steckverbinderbefestigungs-Typ	Betriebstemperaturbereich
62 POS MIXED HEADER CODB	2-1418362-1	3D PDF	Rechter Winkel	62	4 mm, 5 mm	3, 4	Grau	Mit	Mit	-	Leistung	Tray	Leiterplatten-Befestigung	-
124POS, MIXED,HEADER ASSY	2-1823504-3	Produktzeichnung 3D PDF	Vertikal	124	4 mm, 5 mm	8	Grau	Mit	Ohne	-	Strom und Signale	Box	Leiterplattenmontage	-40 – 130 °C
124POS, MIXED,HEADER ASSY	2-1823504-1	Produktzeichnung 3D PDF	Vertikal	124	4 mm, 5 mm	8	Grau	Mit	Ohne	-	Strom und Signale	Box	Leiterplattenmontage	-40 – 130 °C
39 POS TAB 2.8x0.8 HEADER CODE	5-1418363-1	Produktzeichnung 3D PDF	Vertikal	39	6 mm	3	Grün	Mit	Mit	40 A	Signal	Einzelausführung	Leiterplattenmontage	-40 – 140 °C
39 POS TAB 2.8x0.8 HEADER CODE	5-1418363-3	Produktzeichnung 3D PDF	Horizontal	39	6 mm	3	Grün	Mit	Mit	40 A	-	Einzelausführung	Leiterplattenmontage	-40 – 140 °C
TAB HEADER 92POS.	1-1452228-9	Produktzeichnung 3D PDF	Vertikal	92	4 mm	4	Schwarz	Mit	Ohne	20 A	Leistung	Tray	Leiterplattenmontage	-40 – 140 °C
2POS,TAB 9.5X1.2,HEADER ASSY	2282162-1	Produktzeichnung 3D PDF	Vertikal	2	16.5 mm	1	Schwarz	Mit	-	-	Leistung	Box	Leiterplattenmontage	-30 – 100 °C
124POS, MIXED,HEADER ASSY	1-1823504-1	Produktzeichnung 3D PDF	Vertikal	124	4 mm, 5 mm	8	Schwarz	Mit	Ohne	-	Strom und Signale	Box	Leiterplattenmontage	-40 – 130 °C
124POS, MIXED,HEADER ASSY	1-1823504-3	Produktzeichnung 3D PDF	Vertikal	124	4 mm, 5 mm	8	Schwarz	Mit	Ohne	-	Strom und Signale	Box	Leiterplattenmontage	-40 – 130 °C
62 POS MIXED HEADER CODB	2-1418362-3	3D PDF	Rechter Winkel	62	4 mm, 5 mm	3, 4	Grau	Mit	Mit	-	Leistung	Tray	Leiterplatten-Befestigung	-
MESSERLEISTE 21P	1534238-1	Produktzeichnung 3D PDF	Vertikal	21	5 mm	3	Schwarz	Ohne	Mit	40 A	Signal	Einzelausführung	Leiterplattenmontage	-40 – 120 °C
62 POS MIXED HEADER CODA	1-1418362-1	3D PDF	Vertikal	62	4 mm, 5 mm	3, 4	Schwarz	Mit	Ohne	40 A	Signal	Tray	Leiterplattenmontage	-40 – 140 °C
62 POS MIXED HEADER CODA	1-1418362-3	3D PDF	Horizontal	62	4 mm, 5 mm	3, 4	Schwarz	Mit	Ohne	40 A	-	Tray	Leiterplattenmontage	-40 – 140 °C

Übersicht

LEAVYSEAL Steckleisten sind auf Anwendungen mit starken Vibrationen ausgelegt und mit mehreren Dichtungsoptionen verfügbar.

Serienübersicht:

Passend für Kontakte der Größen 6.3/4.8K (bis 40 A), 2.8 (bis 40 A) und 1.5K (bis 20 A)
6,00 bis 0,20 mm²
Kontaktkammeranordnungen für 15, 18, 21, 22, 26, 29, 31, 39, 46, 62, 92 und 124 Kontakte
Fliegende, Flansch- oder Leiterplattenmontage
Rechteckiges Thermoplast-Gehäuse
Einsteckhebel
Die Ausrichtung und Arretierung der Kontakte wird durch eine integrierte Sekundärverriegelung bestätigt.
Erhältliches Zubehör: Endgehäuse, Flansche, Verriegelungsschienen, Dichtkappen

Weitere LEAVYSEAL Produkte

Alle LEAVYSEAL Produkte anzeigen
LEAVYSEAL Steckverbinder sind mit robusten Gehäuse und Steckleisten erhältlich. Als Zubehör für LEAVYSEAL Steckverbinder werden Endgehäuse, Adapter, Verriegelungsschienen und Schutzkappen angeboten.

FAQ

Häufig gestellte Fragen

F: Was ist ein LEAVYSEAL Steckverbinder?

A: Die umgebungsfest abgedichteten LEAVYSEAL Steckverbinder von TE Connectivity sind für Kabel-an-Kabel-, Kabel-an-Leiterplatte- und Kabel-an-Gerät-Anwendungen ausgelegt. LEAVYSEAL Steckverbinder eignen sich für raue Umgebungen, in denen sich eine auch nur geringfügig schlechtere Verbindungsqualität kritisch auswirken kann.

F: Was sind die geeigneten Anwendungen für LEAVYSEAL Steckverbinder?

A: LKWs, Busse, Off-Road-Fahrzeuge, Baumaschinen, Landmaschinen, Muldenkipper, Einsatzfahrzeuge, Forstwirtschaft, Sportschiffe/Sportboote, Motorräder

LESEN SIE WEITERE HÄUFIG GESTELLTE FRAGEN ZU LEAVYSEAL STECKVERBINDERN

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Steckverbinderform Rechteckig
Gemischte und Hybrid-Stiftleiste Ja, Nein
Gemischte und Hybrid-Stiftleiste Ja, Nein
PCB-Steckverbindertyp Stiftleiste für die Leiterplattenmontage
PCB-Steckverbindermontagetyp Stiftleiste für die Leiterplattenmontage
Steckverbindersystem Draht-an-Leiterplatte
Stiftleistentyp Vollständig ummantelt
Abdichtbar Ja
Steckverbinder/Kontakt-Anschluss an Leiterplatte
Steckverbinder-Produkttyp Steckverbindersatz

Konfigurationsmerkmale

Anzahl der Signalpositionen 62, 92, 124
Steckverbindermodifikation Abgedichteter Flansch
Anzahl der Abschnitte 1, 2
Montageausrichtung Horizontal, Rechter Winkel, Vertikal
Anzahl der Positionen 2, 21, 39, 62, 92, 124
Anzahl der Reihen 1, 3, 4, 8

Elektrische Kennwerte

Nominalspannungs-Architektur (V) 12, 24, 42
Nennspannung (max.) (VAC) 42
Betriebsspannung (VDC) 28, 36, 260
Nennspannung (max.) (VDC) 36, 42
Nennspannung (max.) (VDC) 36, 42
Betriebsspannung (VAC) 42
Nennspannung (max.) (VAC) 42

Sonstige Eigenschaften

Steckverbinder und Kodierungscode A, A-B, B, C-D, E
Primäre Produktfarbe Grau, Grün, Schwarz

Kontaktmerkmale

Kontaktgröße 1.5mm, 2.8mm, 9.5mm
Steckzungendicke (mm) .6, .64, .8, 1.2
Steckzungendicke (in) .025, .031, .047
Steckzungenbreite (mm) 1.5, 2.8, 9.5
Steckzungenbreite (in) .059, .11, .374
Beschichtungsmaterial des Kontaktsteckbereichs Silber (Ag)
Kontakttyp Flachstecker
Kontaktnennstrom (max.) (A) 20, 40

Klemmenmerkmale

Anschlusstyp (an Leiterplatte) Durchsteckmontage - Löten

Montage und Anschlusstechnik

Leiterplatten-Halterungstyp Befestigungsclip, Montagebohrung
Steckverriegelung Mit
Panelmontagevorrichtung Mit, Ohne
Montagebohrungen Mit, Ohne
Gegensteckführungstyp Kodiert, Polarisierungsrippe
Steckverriegelungstyp Verriegelungsschnittstelle
Leiterplattenhalterung Mit, Ohne
Leiterplattenmontage-Ausrichtung Mit, Ohne
Steckverbinderbefestigungs-Typ Leiterplatten-Befestigung, Leiterplattenmontage
Gegensteckführung Mit

Gehäusemerkmale

Gehäusematerial PA 66 GF25
Mitte-Mitte-Abstand (Pitch) (mm) 4, 5, 6, 16.5
Mitte-Mitte-Abstand (Pitch) (in) .157, .196, .197, .236, .649

Abmessungen

Leiterplattendicke (empfohlen) (mm) 1.57, 1.6
Leiterplattendicke (empfohlen) (in) .062, .063
Steckverbinderlänge (mm) 58, 76, 112.6, 120, 132, 138
Steckverbinderlänge (in) 2.28, 2.992, 4.433, 4.72, 5.19, 5.196, 5.43
Profilhöhe ab Leiterplatte (mm) 34.6, 36.2, 36.3, 42.45, 44.8, 37,5
Profilhöhe ab Leiterplatte (in) 1.362, 1.425, 1.429, 1.671, 1.76, 1,48
Steckverbinderbreite (mm) 38, 48, 49, 53.6, 57.6, 112.6, 138
Steckverbinderbreite (in) 1.482, 2.11, 2.268, 4.43, 5.433, 2,27, 1,93, 1,89

Verwendungsbedingungen

Betriebstemperatur (max) (°C) 65, 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130
Betriebstemperatur (max) (°F) 212, 266
Betriebstemperaturbereich (°C) -30 – 100, -40 – 120, -40 – 130, -40 – 140
Betriebstemperaturbereich (°F) -22 – 212, -40 – 248, -40 – 266, -40 – 284
Betriebstemperaturbereich (°C) -30 – 100, -40 – 120, -40 – 130, -40 – 140
Betriebstemperaturbereich (°F) -22 – 212, -40 – 248, -40 – 266, -40 – 284

Betrieb/Anwendung

Geschirmt Ja, Nein
Stromkreis Anwendung Leistung, Signal, Strom und Signale

Industriestandards

IP-Schutzart IP67, IP69K, IP6K9K
UL-Brandschutzklasse UL 94HB

Verpackungsmerkmale

Verpackungsmenge 6, 12, 16, 32, 50, 105
Verpackungsmethode Box, Einzelausführung, Tray

Referenznummer

TE-interne Teilenummer CAT-L489-H342

Literatur

LEAVYSEAL, TE Connectivity und TE connectivity (Logo) sind Marken.
