Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

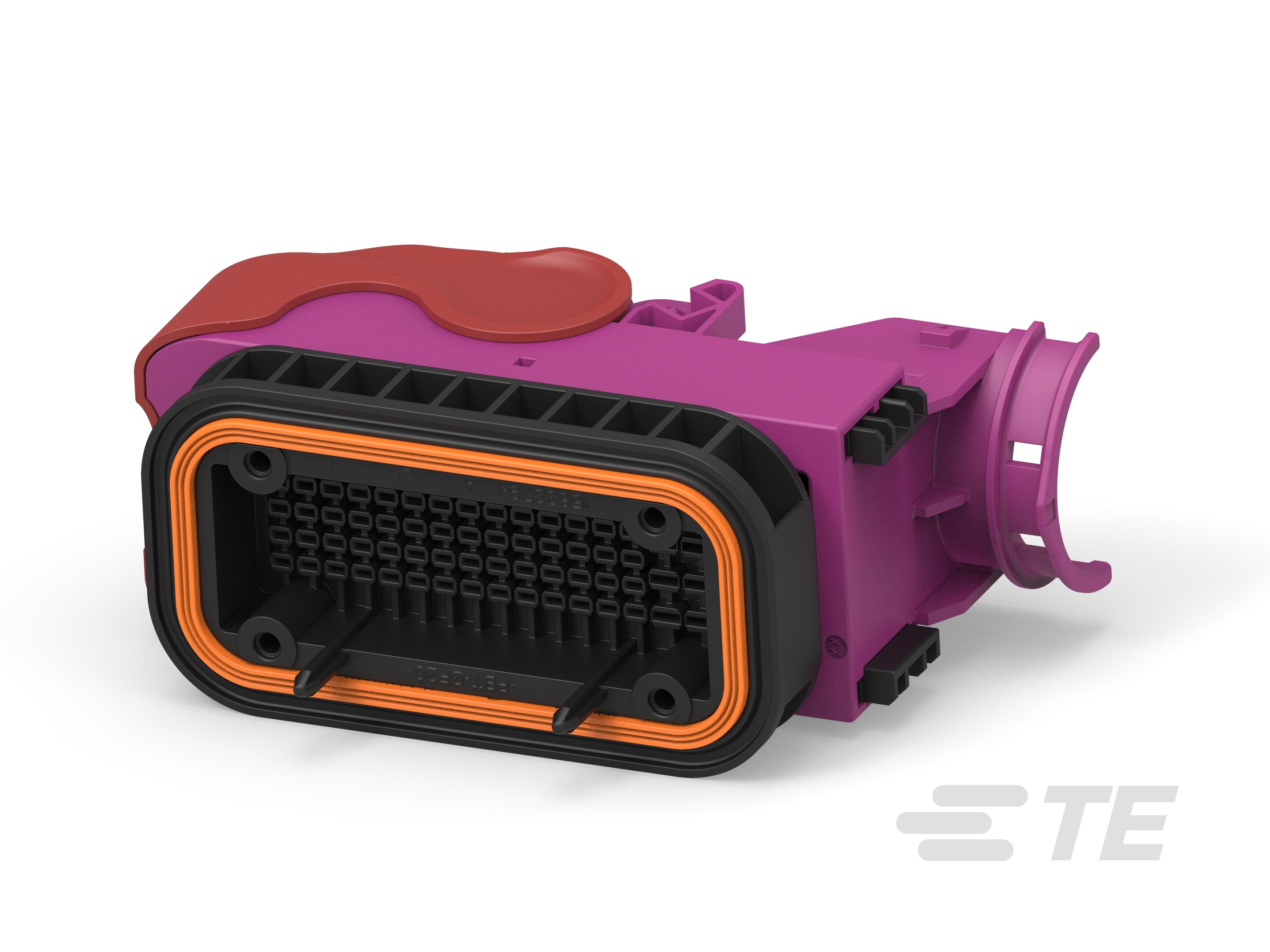

• Steckverbinder- und Gehäusetyp : Buchsengehäuse

• Steckverbindersystem : Draht-an-Draht

• Abdichtbar : Ja

• Gemischte und Hybrid-Steckverbinder : Ja

• Steckverbinderform : Rechteckig

• Primäre Verriegelungsfunktion : Ins Gehäuse integriert

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Leere Kontaktkammerposition : 0

• Anzahl der Positionen : 31

• Anzahl der Reihen : 3

• Nominalspannungs-Architektur (V): 36

• Betriebsspannung (VDC): 36

• Primäre Produktfarbe : Violett

• Kabelausgangswinkel : 90°

• Steckverbinder und Kodierungscode : E

• Kontakttyp : Buchse

• Kontaktgröße : 6.3mm, 2.8mm

• Steckzungenbreite (mm): 2.8, 5.8

• Kontaktnennstrom (max.) (A): 25, 45

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Gegensteckführung : Mit

• Gegensteckführungstyp : Kodiert

• Mitte-Mitte-Abstand (Pitch) (mm): 5, 9

• Mitte-Mitte-Abstand (Pitch) (in): .2, .4

• Gehäusematerial : PBT GF

• Produktlänge (mm): 125

• Kompatibler Isolationsdurchmesserbereich (mm): 2.2 – 3, 3.4 – 4.32

• Reihenabstand (mm): 5, 9

• Steckverbinderhöhe (mm): 45.93

• Produktbreite (mm): 47.1

• Betriebstemperaturbereich : -40 – 120 °C [ -40 – 248 °F ]

• Betriebstemperatur (max) : 120 °C [ 248 °F ]

• Stromkreis Anwendung : Leistung

• Kompatibilität mit Normen/Standards : LV214

• IP-Schutzart : IP69K, IP67

• Verpackungsmethode : Standard

• Verpackungsmenge : 44
