Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

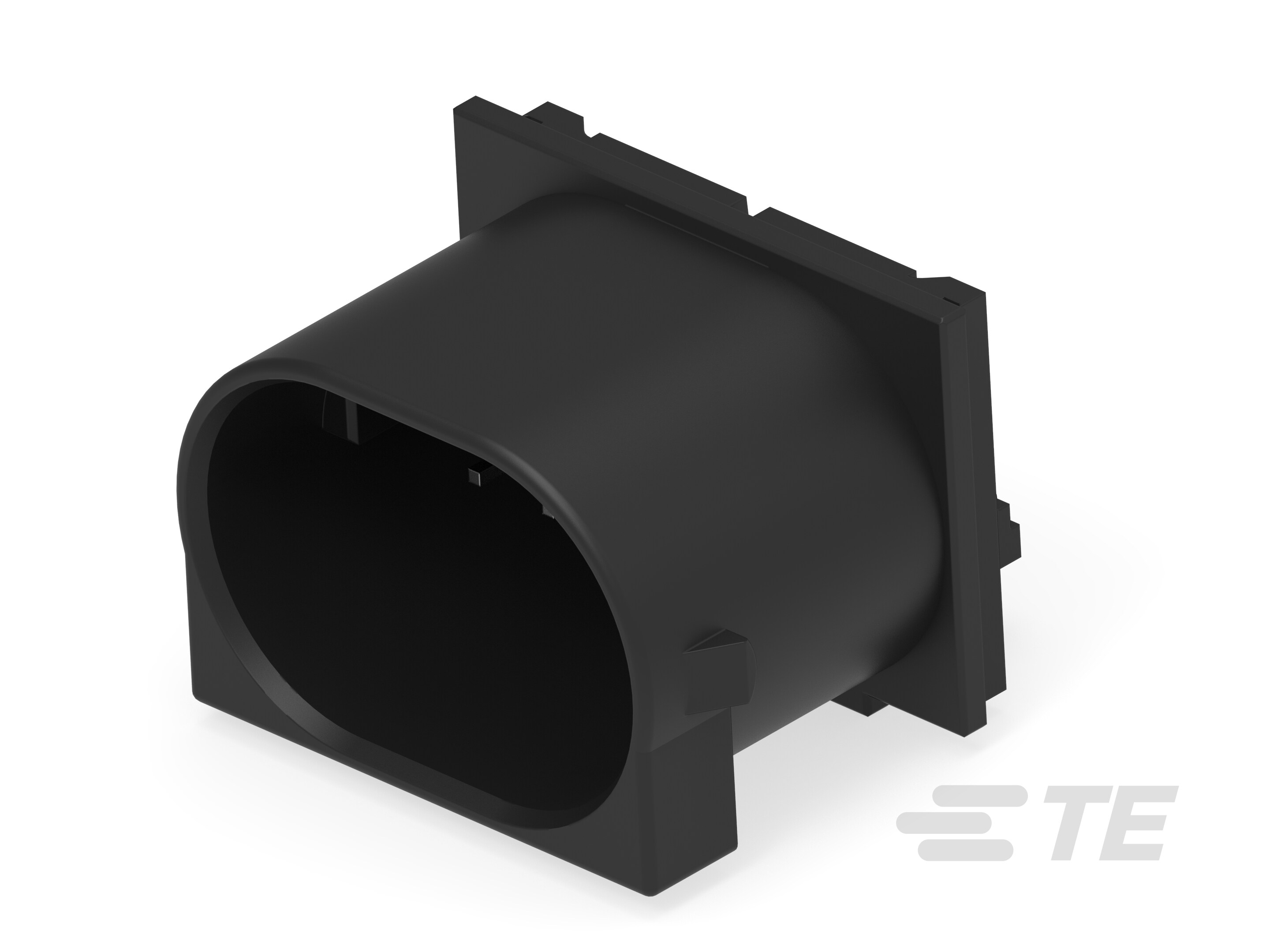

• Steckverbinderform : Rechteckig

• Gemischte und Hybrid-Stiftleiste : Nein

• PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage

• Steckverbindersystem : Draht-an-Leiterplatte

• Stiftleistentyp : Vollständig ummantelt

• Abdichtbar : Nein

• Steckverbinder/Kontakt-Anschluss an : Leiterplatte

• Anzahl der Abschnitte : 1

• Anzahl der Signalpositionen : 8

• Montageausrichtung : Horizontal

• Anzahl der Positionen : 8

• Anzahl der Reihen : 2

• Steckzungendicke : .63 mm [ .025 in ]

• Steckzungenbreite : .63 mm [ .025 in ]

• Kontaktgröße : .63mm

• Beschichtungsmaterial des Kontaktsteckbereichs : Zinn

• Kontakttyp : Flachstecker

• Leiterplatten-Halterungstyp : Montagebohrung

• Steckverriegelung : Mit

• Montagebohrungen : Ohne

• Steckverriegelungstyp : Verriegelungsschnittstelle

• Panelmontagevorrichtung : Ohne

• Leiterplattenhalterung : Ohne

• Leiterplattenmontage-Ausrichtung : Ohne

• Gegensteckführung : Mit

• Geschirmt : Nein

• Stromkreis Anwendung : Signal

• Betriebstemperatur (max) (°C): 130, 80, 125, 105, 90, 100, 65, 85, 75, 70, 110, 120

• Betriebstemperatur (max) (°F): 248, 221, 167, 158, 230, 176, 194, 185, 212, 266, 257, 149

• Betriebstemperaturbereich : -40 – 130 °C [ -40 – 266 °F ]

• Verpackungsmenge : 450

• Verpackungsmethode : Einzelausführung

• Schnittstellennummer : 114-18063-34

• EU RoHS-Konformität : Konform

• EU ELV-Konformität : Konform

• Steckverbinderlänge : 28.2 mm [ 1.11 in ]

• Profilhöhe ab Leiterplatte : 16.55 mm [ .652 in ]

• Leiterplattendicke (empfohlen) : .8 – 1.6 mm [ .031 – .063 in ]

• Steckverbinderbreite : 25.9 mm [ 1.02 in ]

• Nominalspannungs-Architektur (V): 12

• Betriebsspannung (VDC): 12

• Primäre Produktfarbe : Schwarz

• Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten
