Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

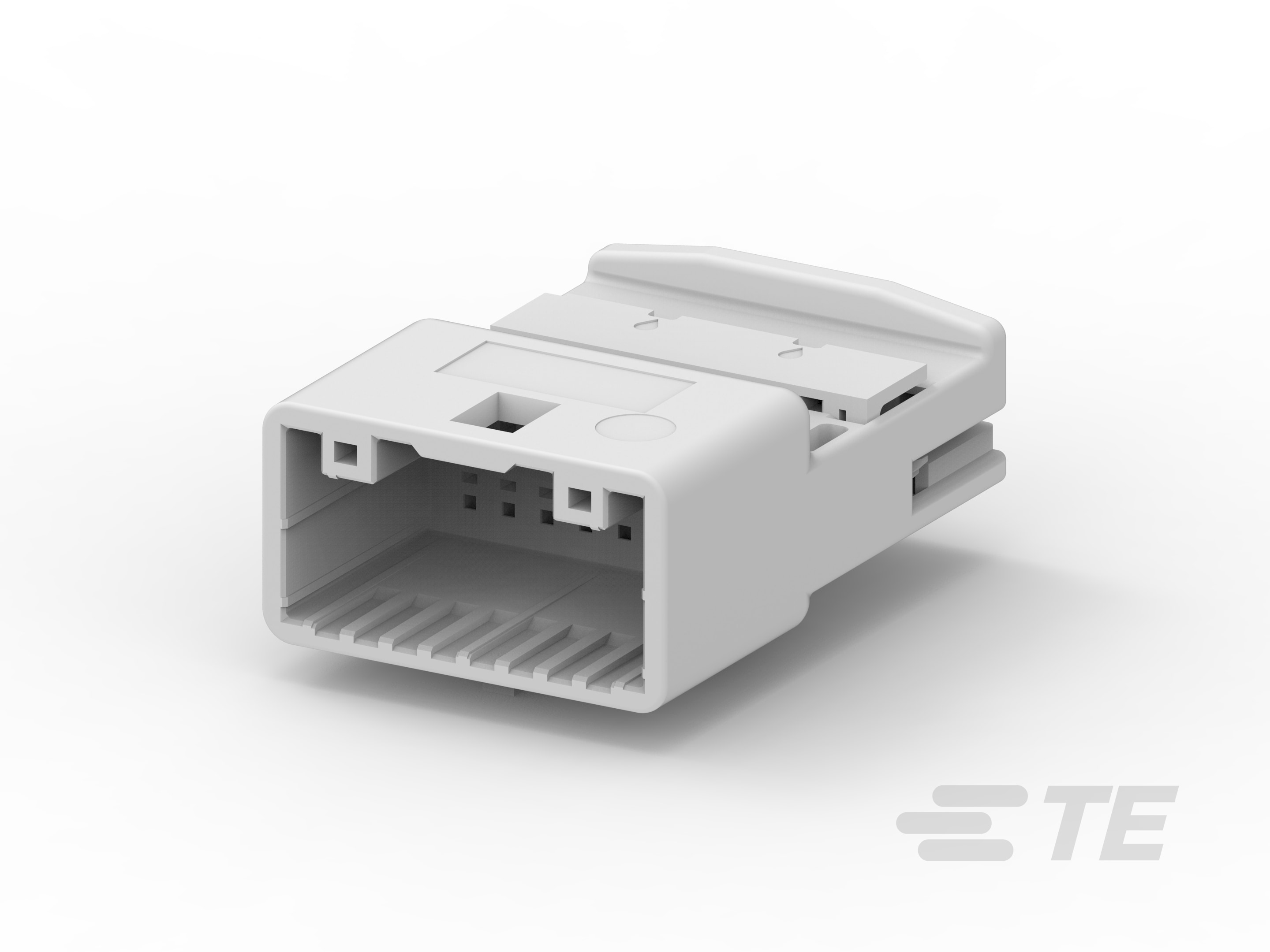

• Steckverbinder- und Gehäusetyp : Stiftgehäuse

• Steckverbindersystem : Draht-an-Draht

• Abdichtbar : Nein

• Gemischte und Hybrid-Steckverbinder : Nein

• Steckverbinderform : Rechteckig

• Primäre Verriegelungsfunktion : Am Anschluss

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Anzahl der Positionen : 16

• Anzahl der Reihen : 2

• Nominalspannungs-Architektur (V): 14

• Betriebsspannung (VDC): 14

• Primäre Produktfarbe : Naturbelassen

• Kabelausgangswinkel : 180°

• Steckverbinder und Kodierungscode : Neutral

• Kontakttyp : Flachstecker

• Steckzungenbreite : .64 mm [ .025 in ]

• Kontaktgröße : .63mm

• Kontaktnennstrom (max.) (A): 7.5

• Zugentlastung : Ohne

• Kontaktpositionssicherung (TPA) : Ja

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Gegensteckführung : Mit

• Gegensteckführungstyp : Kodiert

• Mitte-Mitte-Abstand (Pitch) : 2.2 mm [ .087 in ]

• Gehäusematerial : PBT

• Produktlänge : 23 mm [ .906 in ]

• Steckverbinderhöhe : 14.7 mm [ .579 in ]

• Produktbreite : 33.9 mm [ 1.335 in ]

• Reihenabstand : 3 mm [ .118 in ]

• Betriebstemperaturbereich : -40 – 100 °C [ -40 – 212 °F ]

• Betriebstemperatur (max) (°C): 70, 75, 80, 85, 90, 100

• Betriebstemperatur (max) (°F): 158, 167, 176, 185, 194, 212

• Stromkreis Anwendung : Signal

• UL-Brandschutzklasse : UL 94HB
