Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

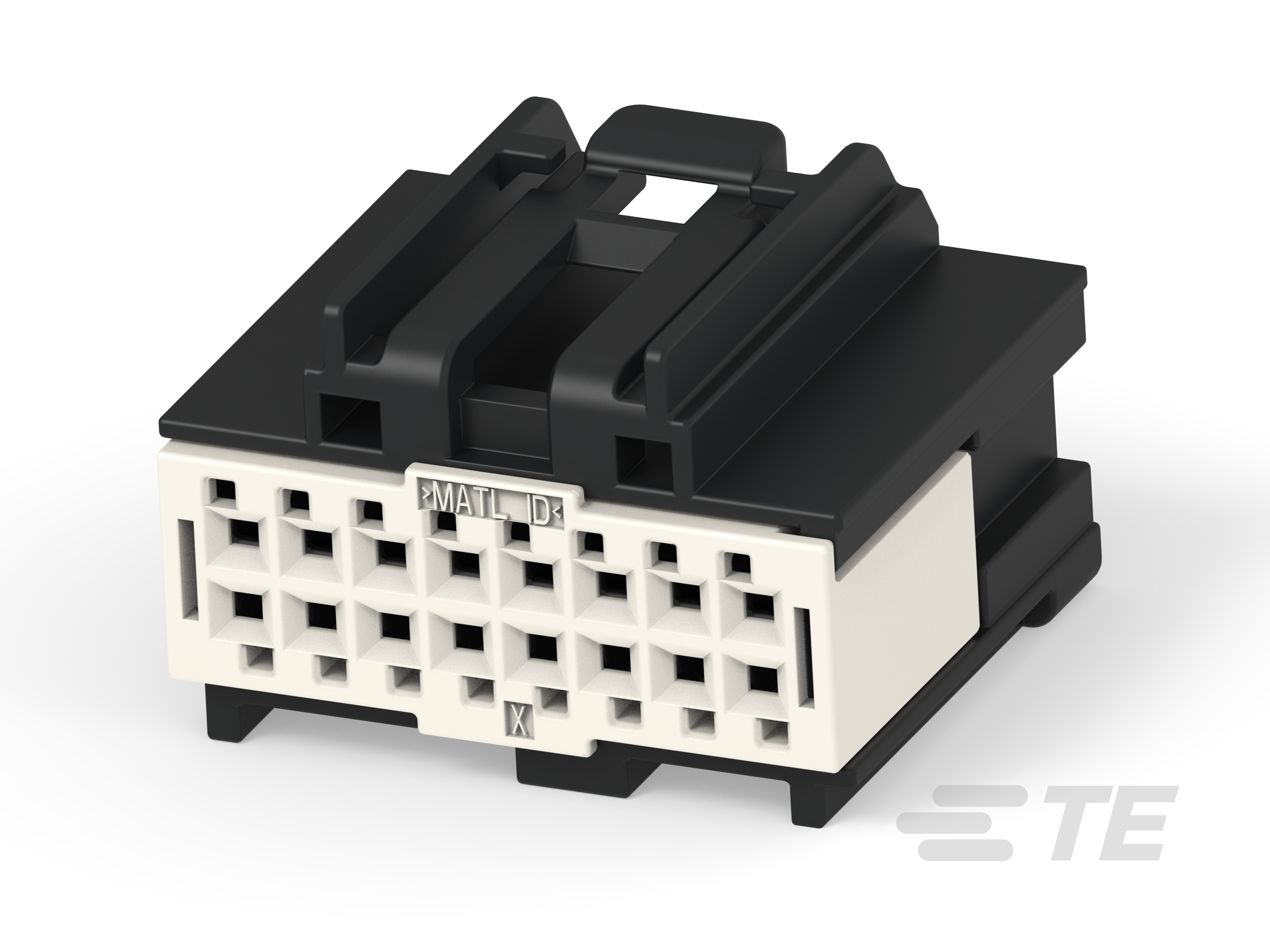

• Steckverbinder- und Gehäusetyp : Buchsengehäuse

• Steckverbindersystem : Draht-an-Leiterplatte, Kabel-an-Gerät, Draht-an-Draht

• Abdichtbar : Nein

• Gemischte und Hybrid-Steckverbinder : Nein

• Steckverbinderform : Rechteckig

• Primäre Verriegelungsfunktion : Ins Gehäuse integriert

• Anzahl der Positionen : 16

• Anzahl der Reihen : 2

• Primäre Produktfarbe : Schwarz

• Kabelausgangswinkel : 180°

• Steckverbinder und Kodierungscode : C

• Kontakttyp : Buchse

• Steckzungenbreite : .64 mm [ .025 in ]

• Kontaktgröße : .64mm

• Zugentlastung : Ohne

• Kontaktpositionssicherung (TPA) : Ja

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Gegensteckführung : Mit

• Gegensteckführungstyp : Kodiert

• Mitte-Mitte-Abstand (Pitch) : 2.54 mm [ .1 in ]

• Gehäusematerial : PA GF

• Produktlänge : 23.3 mm [ .917 in ]

• Steckverbinderhöhe : 15.8 mm [ .622 in ]

• Produktbreite : 23.6 mm [ .929 in ]

• Reihenabstand : 4.4 mm [ .173 in ]

• Betriebstemperaturbereich : -40 – 125 °C [ -40 – 257 °F ]

• Betriebstemperatur (max) (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120, 125

• Betriebstemperatur (max) (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

• Stromkreis Anwendung : Signal

• Verpackungsmethode : Paket

• Verpackungsmenge : 400
